高压差分探头输出是单端信号么？

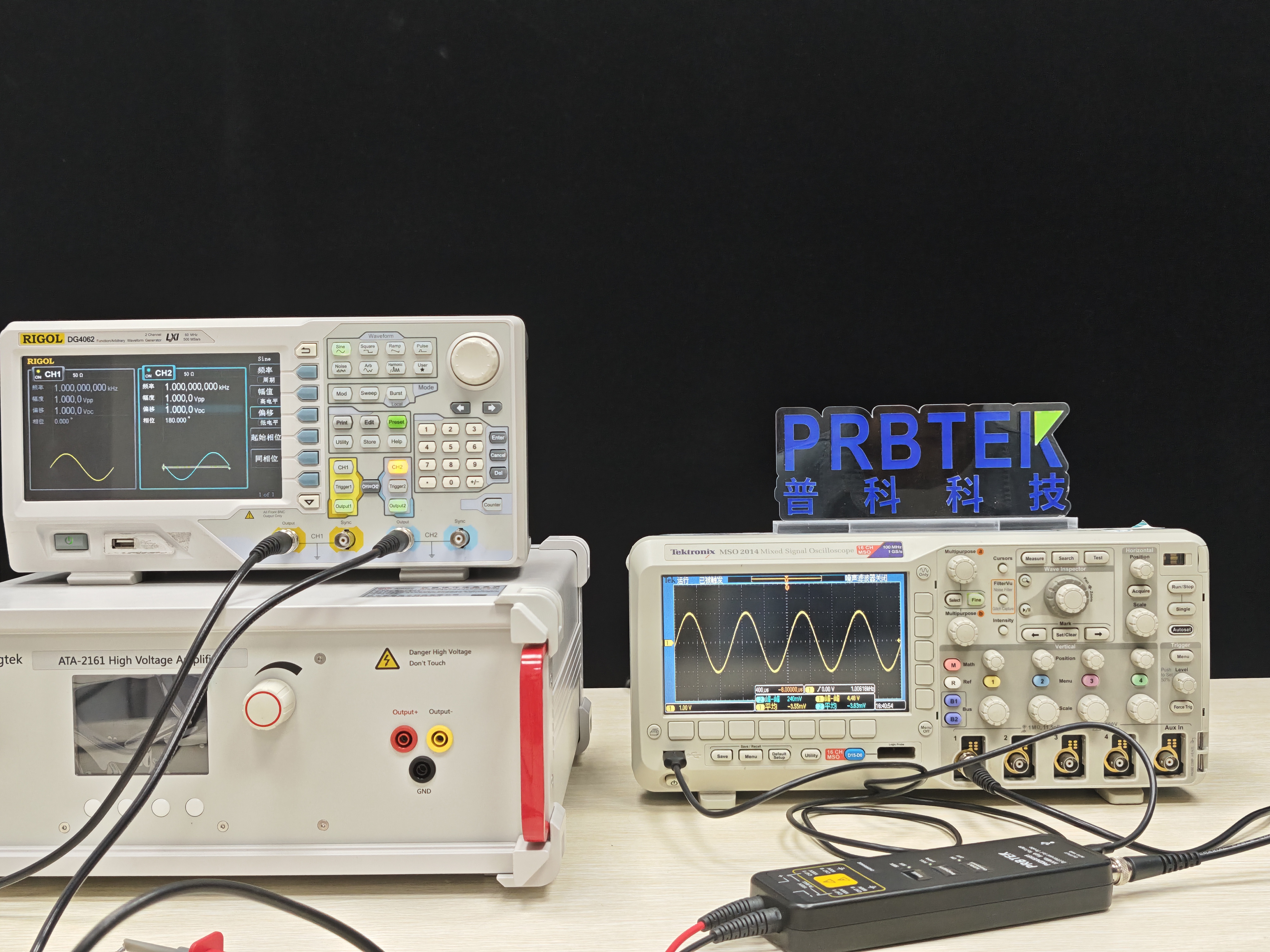

　　高压差分探头的输出信号性质是一个需要仔细分析的技术问题，其输出形式与探头设计和工作原理密切相关。以下是专业角度的解析：

　　一、信号输出本质

　　1.典型输出形式：

　　绝大多数商用高压差分探头(如Tektronix THDP0200、Keysight N2790A)输出为单端信号

　　输出阻抗通常为50Ω(匹配示波器输入)

　　标准输出电压范围±8V(对应最大量程)

　　2.信号转换流程：

　　高压差分输入 → 衰减网络 → 差分放大器 → 单端转换电路 → BNC输出

　　二、技术实现细节

　　1.内部架构特点：

　　采用仪表放大器(INA)结构实现差分-单端转换

　　共模抑制比(CMRR)关键参数：

　　DC~1MHz: >80dB

　　100MHz: >60dB

　　典型转换损耗：<0.1dB(1MHz时)

　　2.输出电路设计：

　　使用电流反馈型运放(CFA)保证大摆率

　　输出级采用推挽结构(驱动能力≥±100mA)

　　内置过压保护(通常±15V钳位)

　　三、特殊案例说明

　　1.真差分输出型号：

　　少数研究级探头(如Lecroy AP033)提供双BNC差分输出

　　需配合示波器差分输入通道使用

　　优势：保留完整共模噪声抑制能力

　　2.混合输出设计：

　　部分探头(如Pintek DP-25K)同时提供：

　　主输出：单端信号

　　辅助输出：原始差分信号(需外接差分放大器)

　　四、工程应用建议

　　1.示波器连接规范：

　　使用50Ω同轴电缆(长度<1m时)

　　避免接地环路(建议使用隔离变压器)

　　对于>100MHz测量，需进行时延校准

　　2.信号完整性维护：

　　单端输出时，保持示波器输入阻抗匹配

　　高频测量(>50MHz)建议：

　　使用SMA连接器替代BNC

　　增加50Ω终端电阻(远端匹配)

　　五、技术发展趋势

　　新一代探头设计呈现以下变革：

　　1.智能输出切换：

　　可编程输出模式(单端/差分可选)

　　自动阻抗匹配(25Ω/50Ω/1MΩ自适应)

　　2.数字输出探头：

　　直接输出LVDS差分数字信号(如Picoscope 6000系列)

　　集成12bit ADC(采样率可达1GS/s)

　　总结而言，当前市场主流高压差分探头确实输出单端信号，这是权衡成本、兼容性和性能后的最优设计。但在特定高频或高精度应用场景下，需特别注意这种转换对测量系统共模抑制能力的影响。
