示波器探头多通道测量的科学与工程考量

　　1. 引言：示波器探头的核心作用

　　示波器探头是电子测量系统的关键接口，负责将电路信号高保真地传输至示波器进行显示和分析。随着现代电子系统复杂度的提升，单通道测量已无法满足需求，多探头系统成为工程实践中的必然选择。本文将从技术原理、应用场景和未来趋势三个维度，解析多探头系统的必要性。

　　2. 多探头系统的技术必要性

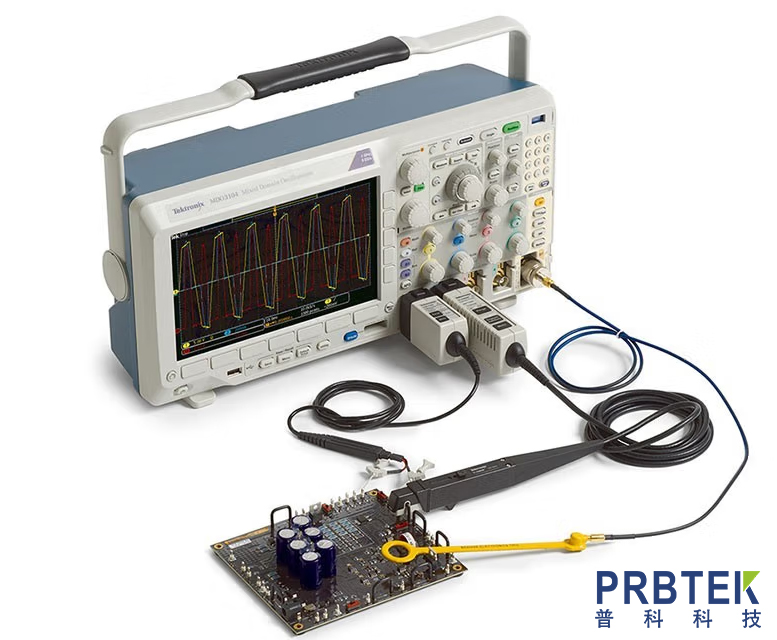

　　2.1 多通道同步测量需求

　　现代电子系统(如高速数字电路、电力电子、射频系统)往往涉及多个信号的并行分析，单探头无法满足以下需求：

　　时序关系分析：例如，在分析I²C、SPI等串行总线时，需要至少2个探头(时钟+数据)才能完整捕获通信协议。

　　差分信号测量：高速信号(如USB、PCIe、LVDS)通常采用差分传输，必须使用2个探头(正负端)进行共模抑制和噪声分析。

　　电源完整性测试：同时监测电源电压(VCC)、地弹(Ground Bounce)和信号完整性，通常需要3~4个探头。

　　2.2 提高测量精度与可靠性

　　冗余测量：在关键系统(如航天电子、医疗设备)中，多探头可交叉验证数据，降低误测风险。

　　消除探头负载效应：单个探头可能引入电容负载(典型值1~10pF)，影响高频信号。多探头分布式测量可减少对单一节点的干扰。

　　2.3 复杂系统的多维度分析

　　多域分析(时域+频域)：例如，在开关电源测试中，可能需要：

　　1个探头测量PWM控制信号(时域)

　　1个探头监测输出电压纹波(频域)

　　1个探头检测EMI噪声(频谱分析)

　　多物理量监测：在电机控制系统中，可能需要同时测量：

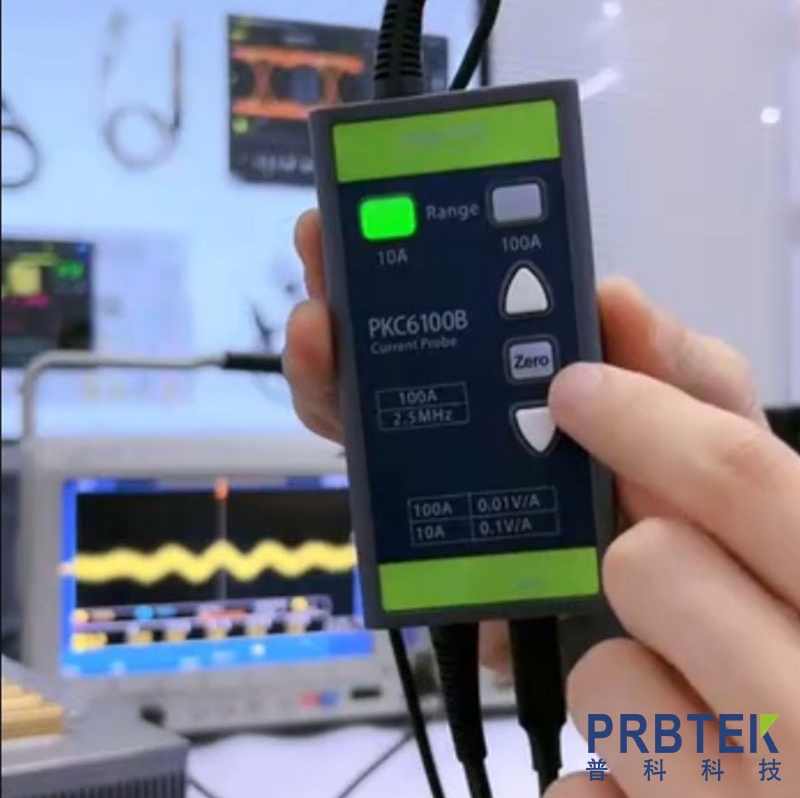

　　电流探头(霍尔传感器或罗氏线圈)

　　电压探头(隔离差分探头)

　　温度探头(热电偶或红外测温)

　　3. 典型应用场景

　　3.1 数字系统调试(FPGA/微控制器)

　　最少4通道需求：

　　CH1：系统时钟

　　CH2：数据总线(如8位并行总线需8个探头)

　　CH3：控制信号(如片选CS、读写WR)

　　CH4：电源噪声监测

　　3.2 电力电子(如逆变器、DCDC转换器)

　　6~8探头典型配置：

　　2个高压差分探头(测量MOSFET栅极驱动)

　　2个电流探头(输入/输出电流)

　　1个普通探头(PWM控制信号)

　　1个温度探头(监测散热)

　　3.3 汽车电子(CAN总线、车载网络)

　　多探头用于总线分析：

　　2个探头监测CAN_H和CAN_L(差分信号)

　　1个探头监测12V电源稳定性

　　1个探头检测地回路噪声

　　4. 未来趋势：更高通道数与智能探头

　　4.1 高密度测量需求

　　现代示波器已支持8~16通道(如Keysight Infiniium UXR系列)

　　逻辑分析仪+示波器混合探头(如FPGA调试需要32+通道)

　　4.2 智能探头技术

　　集成信号调理(如自动增益调整、滤波)

　　无线探头(减少接地环路干扰)

　　AI辅助分析(自动识别信号异常)

　　5. 结论

　　多探头系统并非冗余设计，而是现代电子测量不可或缺的部分。无论是数字系统调试、电源分析，还是汽车电子、射频测试，多通道测量都能提供更全面、更精确的数据。未来，随着电子系统复杂度提升，示波器探头的数量和智能化程度还将继续增长。
