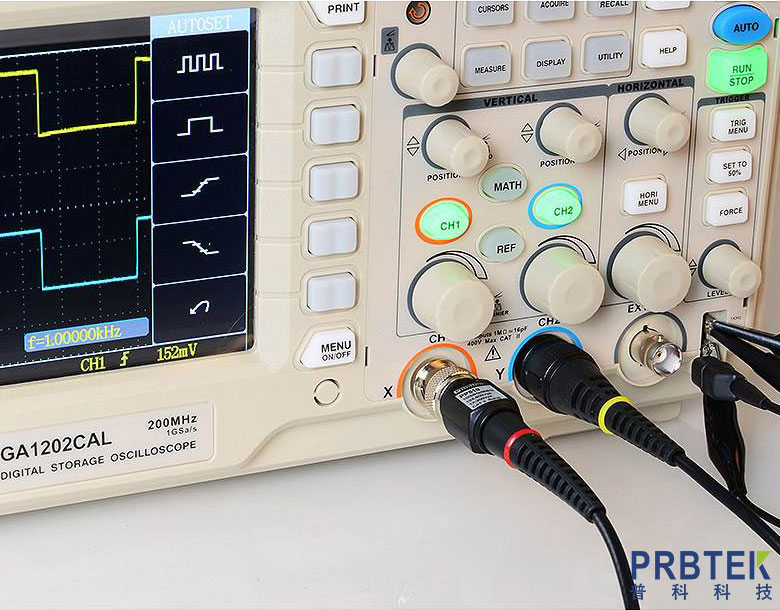

电压探头在示波器中的使用技巧与注意事项

　　电压探头是示波器测量电路中电压信号的关键工具。正确使用电压探头不仅能提高测量精度，还能保护示波器和被测电路。本文将详细介绍电压探头的使用技巧与注意事项，帮助用户更好地进行电路测量。

　　一、电压探头的基本原理与类型

　　1.1 基本原理

　　电压探头通过将电路中的电压信号传递到示波器，使示波器能够显示电压波形。探头通常由衰减器、补偿电路和屏蔽层组成，以确保信号的准确传输。

　　1.2 类型

　　常见的电压探头类型包括：

　　无源探头：无需外部电源，适用于大多数常规测量。

　　有源探头：需要外部电源，具有更高的带宽和更低的输入电容，适用于高频信号测量。

　　差分探头：用于测量差分信号，具有高共模抑制比。

　　二、电压探头的使用技巧

　　2.1 选择合适的探头

　　根据测量需求选择合适的探头类型和带宽。例如，高频信号测量应选择有源探头或高带宽无源探头。

　　2.2 探头补偿

　　在使用无源探头前，需要进行探头补偿。将探头连接到示波器的校准信号输出端，调整探头上的补偿电容，使波形显示为方波且无过冲或下冲。

　　2.3 接地连接

　　确保探头接地线尽可能短且牢固连接，以减少接地环路引入的噪声。对于高频测量，建议使用探头自带的接地弹簧。

　　2.4 信号衰减

　　根据被测信号的幅度选择合适的衰减比。高衰减比可以保护示波器输入电路，但会降低信号的信噪比。

　　2.5 探头位置

　　将探头尽量靠近被测点，以减少引线长度对信号的影响。对于高频信号，探头位置的选择尤为重要。

　　三、电压探头使用的注意事项

　　3.1 电压范围

　　确保被测信号的电压范围在探头的额定范围内，避免探头和示波器损坏。

　　3.2 输入阻抗

　　了解探头的输入阻抗，避免对被测电路造成过大负载。高输入阻抗探头适用于高阻抗电路测量。

　　3.3 温度与湿度

　　避免在极端温度或湿度环境下使用探头，以免影响探头性能和寿命。

　　3.4 清洁与保养

　　定期清洁探头尖端和接地线，保持探头接触良好。避免探头受到机械冲击或化学腐蚀。

　　3.5 安全使用

　　在测量高压电路时，确保探头和示波器具有足够的耐压等级，并遵循相关安全操作规程。

　　四、常见问题与解决方法

　　4.1 波形失真

　　可能原因包括探头补偿不当、接地不良或探头带宽不足。重新进行探头补偿，检查接地连接或更换更高带宽探头。

　　4.2 噪声干扰

　　可能原因包括接地环路过长、探头屏蔽不良或环境电磁干扰。缩短接地线，使用屏蔽良好的探头，或在屏蔽环境下测量。

　　4.3 测量误差

　　可能原因包括探头衰减比设置错误、输入阻抗不匹配或探头校准不当。检查探头设置，确保输入阻抗匹配，并重新校准探头。

　　五、总结

　　电压探头是示波器测量中不可或缺的工具，正确使用和保养探头对于获得准确的测量结果至关重要。通过选择合适的探头、进行探头补偿、注意接地连接和信号衰减，可以有效提高测量精度。同时，遵循安全操作规程和定期保养探头，可以延长探头的使用寿命并确保测量安全。希望本文的介绍能帮助用户更好地掌握电压探头的使用技巧与注意事项，提升电路测量的效率和准确性。
