如何正确使用射频测试线缆进行高频测试

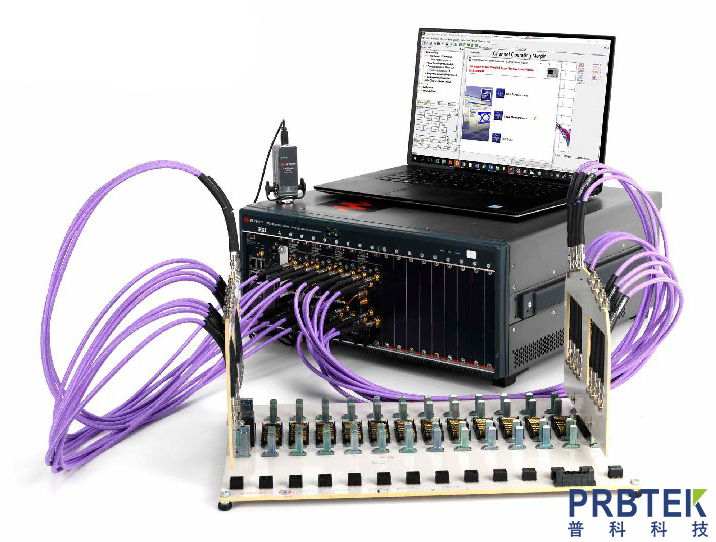

　　在高频测试中，射频测试线缆的正确使用至关重要。射频测试线缆(RF Test Cable)是连接测试设备与被测设备(DUT)的关键组件，其性能直接影响测试结果的准确性。本文将详细介绍如何正确使用射频测试线缆进行高频测试，包括线缆的选择、连接、维护以及常见问题的解决方法。

　　1. 选择合适的射频测试线缆

　　1.1 频率范围

　　射频测试线缆的频率范围必须覆盖测试所需的频率。不同型号的线缆有不同的频率上限，选择时应确保线缆的频率范围高于测试频率。

　　1.2 损耗特性

　　线缆的损耗(Insertion Loss)是高频测试中的一个重要参数。损耗越小，信号传输的效率越高。选择低损耗的线缆可以减少信号衰减，提高测试精度。

　　1.3 阻抗匹配

　　射频测试线缆的阻抗通常为50欧姆或75欧姆，选择时应确保线缆的阻抗与测试设备和被测设备的阻抗匹配，以避免信号反射和驻波比(VSWR)的增加。

　　1.4 线缆长度

　　线缆长度越长，信号损耗越大。在满足测试需求的前提下，尽量选择较短的线缆以减少损耗。

　　2. 正确连接射频测试线缆

　　2.1 清洁连接器

　　在连接线缆之前，确保连接器(如SMA、N型等)的清洁。灰尘、油污等污染物会增加连接器的接触电阻，导致信号损耗和反射。

　　2.2 正确拧紧连接器

　　连接线缆时，应使用适当的扭矩扳手或手动拧紧连接器。过度拧紧可能导致连接器损坏，而拧紧不足则可能导致接触不良。

　　3. 避免线缆弯曲和扭曲

　　射频测试线缆应避免过度弯曲和扭曲，尤其是在高频测试中。弯曲半径应大于线缆外径的10倍，以防止信号损耗和线缆损坏。

　　4. 维护射频测试线缆

　　4.1 定期检查

　　定期检查线缆的外观和连接器，确保没有损坏或磨损。损坏的线缆应及时更换，以避免影响测试结果。

　　4.2 避免机械应力

　　线缆在使用过程中应避免受到机械应力，如拉扯、挤压等。这些应力可能导致线缆内部结构损坏，影响信号传输。

　　4.3 存储环境

　　线缆应存放在干燥、无尘的环境中，避免高温、高湿和腐蚀性气体。长期不使用的线缆应定期检查，确保其性能不受影响。

　　5. 常见问题及解决方法

　　5.1 信号损耗过大

　　如果测试中发现信号损耗过大，首先检查线缆的连接是否牢固，连接器是否清洁。如果问题仍然存在，可能需要更换低损耗的线缆。

　　5.2 驻波比过高

　　高驻波比通常是由于阻抗不匹配或连接器接触不良引起的。检查线缆的阻抗是否与设备匹配，并确保连接器清洁和拧紧。

　　5.3 线缆损坏

　　如果线缆出现明显的物理损坏，如外皮破裂、连接器松动等，应立即停止使用并更换新的线缆。

　　6. 总结

　　正确使用射频测试线缆是高频测试成功的关键。选择合适的线缆、正确连接、定期维护以及及时解决常见问题，可以确保测试结果的准确性和可靠性。通过遵循上述步骤，您可以最大限度地发挥射频测试线缆的性能，提高高频测试的效率和质量。
