高精密稳幅稳相射频测试线缆VS普通射频柔性电缆的完整对比

1.稳幅稳相测试电缆

设计目标：测量精度优先，消除弯折、温度带来的幅度、相位漂移，保证 VNA、相控阵、毫米波测试数据可重复，属于计量级测量耗材。

2.普通射频柔性电缆

设计目标：低成本互联优先，仅满足信号简单传输，不控制弯曲、温变带来的幅相偏移，仅用于设备内部连接、简易调试。

二、材料结构区别

1. 绝缘介质（决定相位温漂最关键）

稳幅稳相线缆：微孔发泡 PTFE/TF4

介电常数温度系数极低，热胀冷缩形变小，温度变化相位波动极小；内部均匀微孔结构，阻抗一致性高。

普通柔性电缆：实芯 PTFE / PE

温度升高介质膨胀明显，介电常数变化大，温变时相位大幅偏移，无法用于精密测量。

2. 导体与屏蔽

稳幅稳相款：实心高纯度镀银铜内导体；双层镀银铜带 + 镀银铜丝复合屏蔽，屏蔽效能≥90dB，低无源互调。

普通柔性线：多股铜 / 镀锡铜内导体；单层铜编织屏蔽，缝隙大，屏蔽差、PIM 指标差。

3. 护套与防护

稳相测试线：FEP/PFA 耐高低温护套，高端带金属铠甲，抗挤压、抗反复弯折，内部结构不易形变。

普通柔性线：PVC、普通 FEP 软护套，无铠甲，多次弯折后介质变形，幅相永久恶化。

4. 连接器

稳幅稳相：精密不锈钢射频接头（3.5mm/2.92mm/2.4mm 等），铍铜镀金，阻抗严格匹配，插拔 2000 次 VSWR 稳定。

普通线缆：普通黄铜接头，加工公差大，高频驻波差，多次插拔接触不稳定。

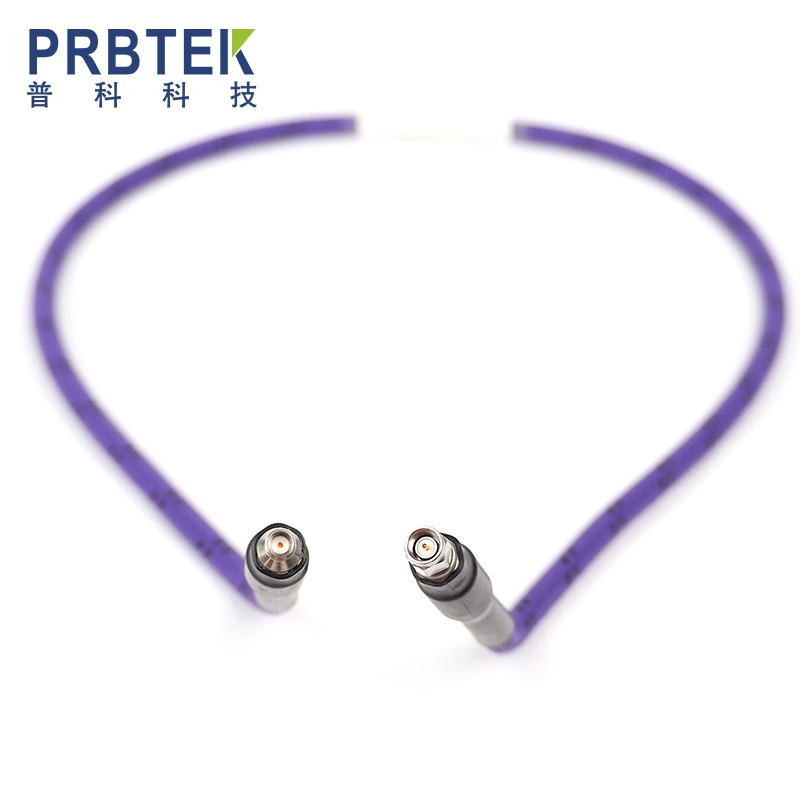

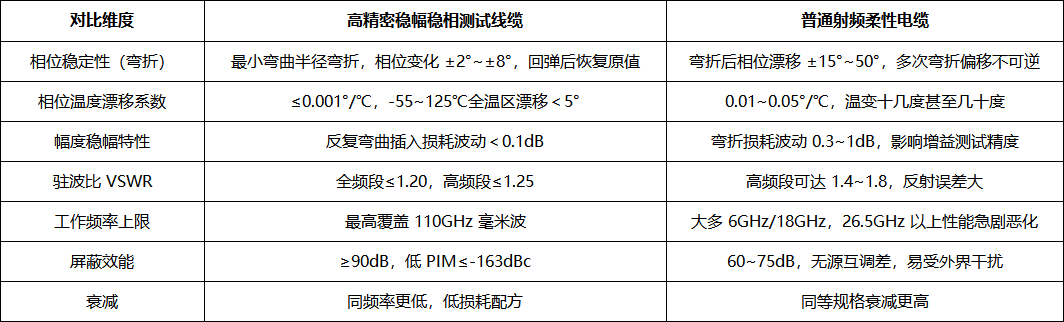

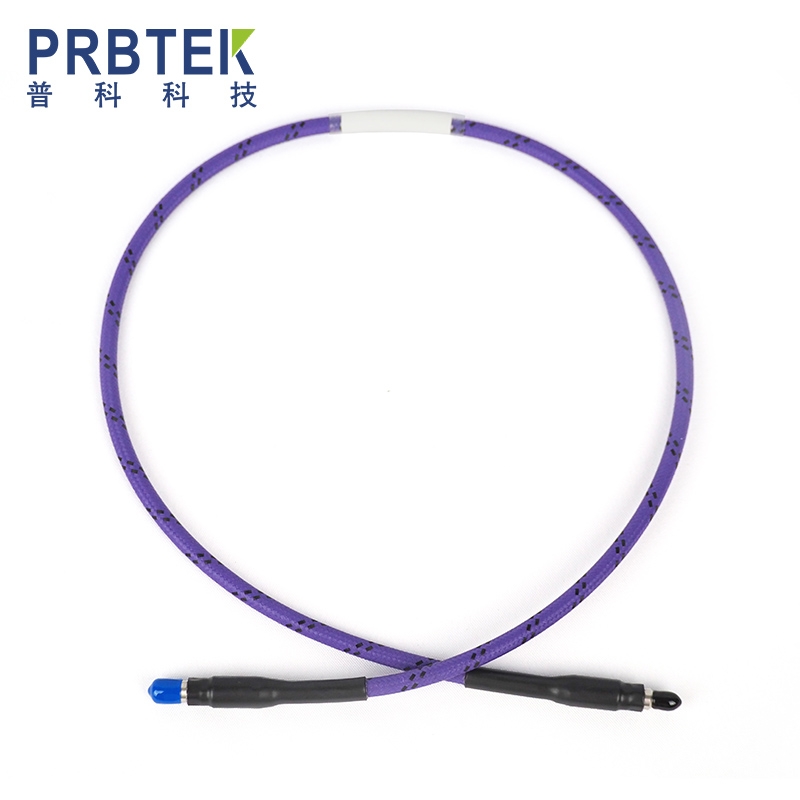

三、关键电气性能对比

四、使用场景区别

高精密稳幅稳相射频测试线缆适用

1.矢量网络分析仪 VNA 配套校准、器件 S 参数精密测试

2.5G 毫米波、相控阵雷达多通道幅相一致性测试

3.暗室 OTA、高低温环境箱射频链路

4.射频计量实验室、自动化探针台反复测试工装

5.卫星、军工电子波束校准，对相位时延一致性要求高的场景

普通射频柔性电缆适用

1.机箱内部模块简易信号互联

2.低频简易调试、信号转发，无精度要求

3.监控、广播、简易无线设备内部布线

4.不做幅相采集、只保证信号通断的低成本场景

五、使用成本与使用寿命

1.稳幅稳相测试线缆

单价高，加工工艺复杂；结构稳定，规范弯折下可长期保持测量精度，适合高精度测试长期复用。

2.普通柔性电缆

价格低廉；反复弯折、高低温环境使用后幅相指标快速劣化，频繁测试需频繁更换，长期测试综合成本反而更高。

六、实操使用上的直观区别

1.测试校准后弯折线缆：

稳相测试线：S 参数曲线几乎无偏移，不用重新校准；

普通柔性线：曲线明显漂移，每次弯折、温度变化都要重新校准，测量数据重复性差。

2.多通道同步测试：

稳相线缆可配对等相位线缆，通道时延、相位统一；

普通线缆同批次相位差异大，无法做多通道波束、MIMO 一致性测试。

3.高低温箱测试：

稳幅稳相线全温段数据稳定；普通线缆升温 / 降温后数据完全失真。
