探头在USB总线解码中的关键作用

　　一、信号采集

　　1.物理连接与信号获取

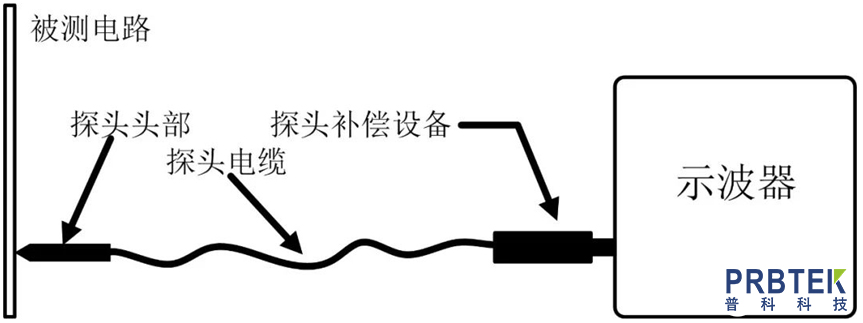

　　探头作为示波器与USB电路之间的物理连接部件，直接接触USB信号的传输线路。例如，在测试USB设备与主机之间的通信时，探头的探头尖可以连接到USB数据线(D +和D -)或者USB电源线(VBus和GND)上。这样就能获取到USB总线上传输的电信号，包括设备枚举过程中的信号、数据传输过程中的信号等。

　　对于高速USB 3.0及以上标准，其信号频率较高，探头需要具备足够的带宽来准确采集信号。例如，USB 3.0的超高速信号传输速率可达5Gbps，探头的带宽如果不足，就会导致信号失真，无法准确反映USB总线上的真实信号情况。

　　2.信号完整性维护

　　探头的特性对于保持信号完整性起着关键作用。一个好的探头具有合适的输入阻抗，它与USB电路的输出阻抗相匹配，以减少信号反射。例如，如果探头的输入阻抗过高或过低，与USB电路不匹配，就会在信号传输线路上产生反射波，干扰正常的USB信号，影响解码的准确性。

　　探头还能过滤掉一些外部干扰信号。在实际的电子环境中，存在着各种电磁干扰，如来自其他电子设备的辐射干扰或者电源线上的噪声干扰。探头内部的滤波电路可以在一定程度上滤除这些干扰信号，只让USB总线上的有效信号通过，从而为后续的USB总线解码提供干净、准确的信号源。

　　二、辅助解码分析

　　1.确定信号特征

　　探头采集到的信号可以帮助确定USB信号的特征，如信号的幅度、频率、上升时间和下降时间等。这些特征对于USB总线解码非常重要。例如，通过测量USB信号的幅度，可以判断信号是否符合USB标准规定的电平范围(如USB 2.0中，差分信号的幅度范围等)。如果幅度超出或低于标准范围，可能表示USB设备存在故障或者连接存在问题，这对于解码过程中的故障诊断非常有帮助。

　　信号的上升时间和下降时间也能反映USB设备的性能。在USB高速数据传输中，信号的上升和下降时间过慢可能会导致信号间的干扰，影响数据的正确解码。探头能够精确测量这些时间参数，为USB总线解码提供更多的参考信息。

　　2.触发机制关联

　　探头采集的信号与示波器的触发机制密切相关。在USB总线解码中，正确的触发是准确捕获和解码USB信号的关键。探头获取的信号可以作为触发源，例如，可以设置探头采集到的USB特定数据包(如SOF包)的上升沿作为触发条件。这样，示波器就能够在USB总线上每次出现SOF包上升沿时开始采集和分析后续的USB信号，从而实现对USB总线数据的准确解码。
