用示波器探头探究整流桥电路：波形背后的奥秘

　　一、引言

　　整流桥电路在电子电路中起着至关重要的作用，它能够将交流电转换为直流电，广泛应用于各种电子设备中。示波器作为一种强大的电子测量仪器，通过示波器探头可以直观地观测电路中的电压波形，从而深入理解整流桥电路的工作原理、性能特点以及可能存在的问题。本文将详细介绍如何使用示波器探头对整流桥电路进行测量，并解读测量结果所蕴含的意义。

　　二、整流桥电路概述

　　1.基本结构

　　整流桥电路通常由四个二极管组成，按照特定的连接方式构成一个桥式结构。常见的整流桥封装形式有全桥整流器(将四个二极管集成在一个芯片或模块内)和由四个独立二极管搭建的桥式电路。

　　在电路中，交流输入电压连接到整流桥的两个输入端，经过二极管的单向导通特性，在输出端得到整流后的直流电压。

　　2.工作原理

　　当交流输入电压处于正半周时，一对二极管导通，电流从交流电源的一端经过导通的二极管流向负载，再通过另一个导通的二极管回到交流电源的另一端。

　　当交流输入电压处于负半周时，另外一对二极管导通，电流方向发生改变，但仍然是从交流电源经过整流桥流向负载，从而实现了将交流电的正负半周都转换为直流输出，只是方向不变。

　　三、示波器探头的使用要点

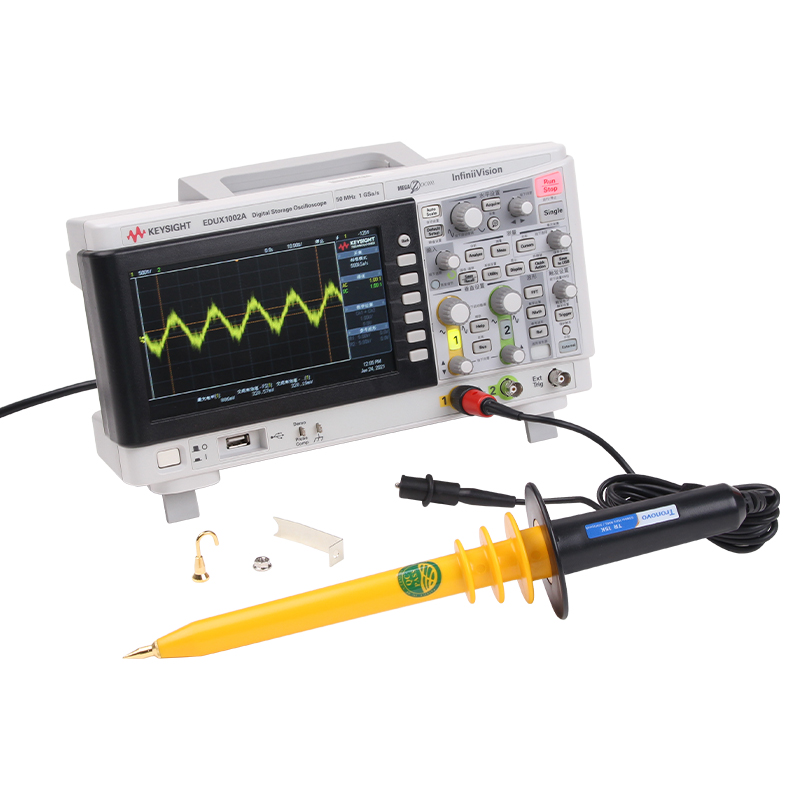

　　1.探头类型选择

　　对于整流桥电路的测量，一般可以使用普通的无源探头。如果需要测量较高频率的信号或者对测量精度要求较高时，可能需要使用有源探头。

　　探头的带宽要满足被测信号的频率要求。例如，如果整流桥电路的输入交流信号频率较高，就需要选择带宽足够的探头，以确保能够准确地捕捉到信号的波形特征。

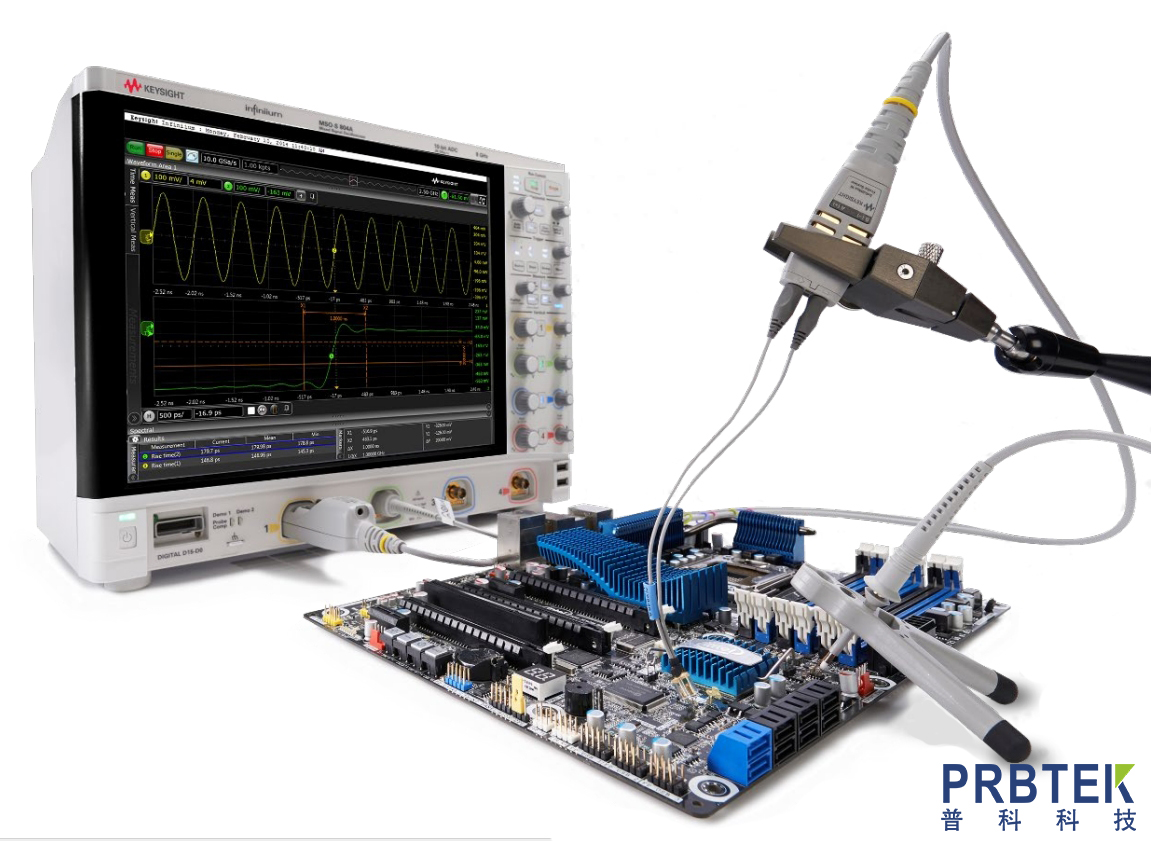

　　2.探头连接

　　在连接示波器探头到整流桥电路时，要注意探头的接地端。接地端必须连接到电路中的合适接地参考点，以避免引入噪声和干扰，同时也为了保证测量的准确性和安全性。

　　探头的信号端要连接到需要测量的电路节点上，例如整流桥的输入或输出端。在连接过程中要确保连接牢固，避免接触不良导致的信号失真。

　　3.探头补偿

　　在使用示波器探头之前，需要进行探头补偿。这是因为探头本身存在一定的电容和电感，可能会影响测量信号的波形。通过探头补偿，可以调整探头的频率响应，使其能够准确地测量信号。

　　大多数示波器都有探头补偿的功能，一般通过连接示波器提供的标准方波信号源，调整探头补偿电容，直到在示波器上显示的方波波形达到最佳状态(上升沿和下降沿陡峭，顶部和底部平坦)。

　　四、测量整流桥电路的输入与输出

　　1.输入交流电压测量

　　将示波器探头的信号端连接到整流桥电路的交流输入端，接地端连接到电路的接地。

　　在示波器上设置合适的垂直刻度(V/div)和水平刻度(t/div)，以清晰地显示输入交流电压的波形。

　　观察到的输入交流电压波形应该是正弦波(假设为理想的交流电源)，其频率和幅度可以从示波器的显示中直接读取。例如，如果示波器显示正弦波的峰 - 峰值为311V，根据正弦波的有效值与峰 - 峰值的关系(有效值 = 峰 - 峰值/2√2)，可以计算出其有效值约为220V(对于市电)。

　　2.输出直流电压测量

　　把示波器探头的信号端移到整流桥电路的输出端，接地端保持不变。

　　由于整流后的输出是直流电压，在示波器上可能需要调整垂直刻度和触发设置。一般情况下，会看到一个带有一定纹波的直流电压波形。

　　直流电压的平均值可以通过示波器的测量功能得到。纹波电压则是直流电压上叠加的小幅度交流成分，它反映了整流桥电路滤波效果的好坏。纹波电压的峰 - 峰值也可以从示波器上测量得到。

　　五、分析测量结果

　　1.输入输出电压关系

　　根据测量结果，可以验证整流桥电路的基本功能。理想情况下，输出直流电压的平均值应该等于输入交流电压有效值乘以√2(对于无滤波电容的情况)。但在实际测量中，由于二极管的正向压降等因素，输出直流电压会略低于理论值。

　　例如，如果输入交流电压有效值为220V，理论上输出直流电压平均值应为220√2≈311V，但实际测量可能会在300V左右，具体数值取决于二极管的特性和电路中的其他损耗。

　　2.纹波分析

　　纹波电压的大小与整流桥电路后的滤波电路有关。如果没有滤波电路或者滤波电路效果不佳，纹波电压会比较大。

　　通过测量纹波电压的峰 - 峰值，可以评估滤波电容的容量是否合适、负载电流大小对纹波的影响等。一般来说，纹波电压越小，直流输出的稳定性越好，对于需要稳定直流电源的电子设备越有利。

　　六、故障排查与应用

　　1.故障排查

　　如果在测量中发现输入或输出波形异常，例如输入正弦波失真、输出直流电压为零或者纹波过大等情况，可以通过示波器探头逐步检查电路中的各个元件。

　　首先检查二极管是否正常工作，可以测量每个二极管两端的电压波形。在正常情况下，当二极管导通时，其两端电压降应该在其正向导通电压附近(硅二极管约为0.7V);当二极管截止时，其两端电压应该接近输入交流电压的幅值。如果某个二极管两端电压波形不符合上述规律，可能是二极管损坏。

　　对于滤波电容，也可以通过示波器探头测量其两端电压来判断是否存在漏电或者容量不足等问题。如果滤波电容漏电，会导致纹波电压增大，直流输出电压降低等现象。

　　2.在实际应用中的意义

　　在电子设备的设计和维修中，使用示波器探头测量整流桥电路是非常重要的。它可以帮助工程师确定电路是否正常工作，优化电路设计，例如选择合适的二极管和滤波元件，以满足设备对直流电源的要求。

　　在电源电路的故障维修中，示波器探头测量结果能够快速定位故障元件，提高维修效率，减少设备的停机时间。

　　七、结论

　　通过使用示波器探头对整流桥电路进行测量，我们可以深入了解整流桥电路的工作原理、性能指标以及可能存在的问题。示波器探头为我们提供了一种直观、准确的测量手段，无论是在电路的设计、调试还是故障排查方面都具有不可替代的作用。随着电子技术的不断发展，对整流桥电路的性能要求也在不断提高，掌握示波器探头的测量技术将有助于更好地应对各种电子电路相关的挑战。
