高压差分探头下直流母线电压的方波波形测试分析

　　一、引言

　　在电力电子系统中，直流母线电压是一个关键的参数。准确地测量和分析其波形对于理解系统的运行状态、进行故障诊断以及优化系统设计具有重要意义。高压差分探头作为一种专门用于测量具有高电压差信号的工具，在直流母线电压测量中发挥着重要作用。当使用高压差分探头测试直流母线电压时，有时会得到方波波形，这一现象背后涉及到多个方面的原理和因素，本文将对此进行深入探讨。

　　二、高压差分探头的工作原理

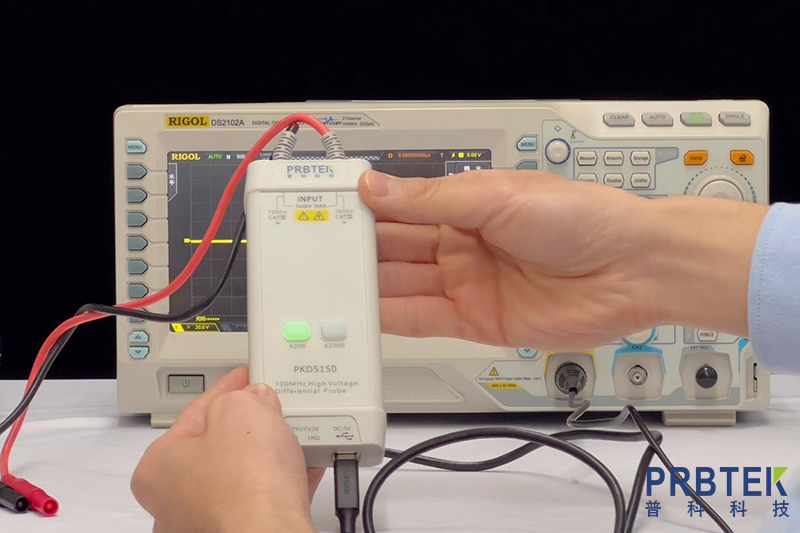

　　1.基本结构

　　高压差分探头主要由两个输入端口、差分放大器等组成。它能够测量两个输入点之间的电压差，而不是相对于地的电压。这种特性使得它非常适合用于测量直流母线电压，因为直流母线往往具有较高的电压，并且相对于地可能存在复杂的电位关系。

　　2.信号处理过程

　　当连接到直流母线的正负极时，探头的两个输入端口获取到电压信号。差分放大器对这两个信号进行差分放大处理，抑制共模信号(如来自外界的电磁干扰等共有的干扰信号)，放大差模信号(即直流母线正负极之间的实际电压差信号)，然后将处理后的信号传输给示波器进行显示。

　　三、直流母线电压的特点与产生方波的可能原因

　　1.直流母线电压的特点

　　直流母线电压通常是由整流电路、滤波电路等组成的前端电源处理部分产生的。在理想情况下，经过滤波后的直流母线电压应该是一个相对稳定的直流电平。然而，在实际的电力电子系统中，由于负载的变化、开关器件的动作等因素，直流母线电压可能会出现波动。

　　2.产生方波的原因分析

　　开关电源的影响

　　在许多包含直流母线的系统中，如变频器、开关电源等，都存在开关电路。当开关管导通和截止时，会对直流母线电压产生周期性的充放电过程。如果在测量点处观察，这种周期性的电压变化可能会呈现出方波的形状。例如，在一个简单的降压型开关电源中，开关管周期性地导通，将直流母线电压连接到电感和负载上，电感储能;当开关管截止时，电感通过二极管向负载释放能量。这个过程中，直流母线电压在负载端可能会表现出类似方波的波动，尤其是在考虑到一些寄生参数和电路的动态响应时。

　　负载特性的影响

　　某些特殊的负载，如脉冲负载，会对直流母线电压产生脉冲式的需求。例如，一些工业设备中的脉冲激光器，它在工作时会在短时间内从直流母线汲取大量能量，导致直流母线电压瞬间下降，而在非工作时段，直流母线电压又会恢复到较高水平。这种周期性的负载需求变化可能会使直流母线电压在测量时呈现出方波的特征。

　　电路中的谐振现象

　　如果直流母线电路中存在电感和电容等储能元件，并且它们组成的电路在特定频率下发生谐振，也可能会导致直流母线电压出现类似方波的周期性波动。例如，当直流母线的滤波电容与线路电感发生谐振时，电压会在谐振频率下出现周期性的能量交换，从而在电压波形上表现出方波的形态。

　　四、测试过程中的注意事项

　　1.探头的正确连接

　　确保高压差分探头的两个输入端口正确连接到直流母线的正负极。连接不当可能会导致测量误差，甚至损坏探头。同时，要注意探头的接地问题，虽然是差分测量，但良好的接地可以减少外界干扰对测量结果的影响。

　　2.测量范围的设置

　　根据直流母线电压的预期范围，在高压差分探头和示波器上设置合适的测量范围。如果测量范围设置过小，可能会导致波形削顶失真;如果设置过大，会降低测量的分辨率。

　　3.共模抑制比的考虑

　　由于直流母线可能存在较大的共模电压，要选择具有较高共模抑制比(CMRR)的高压差分探头。较高的CMRR可以更有效地抑制共模信号，从而准确地测量差模电压(即直流母线电压)。

　　五、波形分析与实际应用

　　1.方波波形参数分析

　　对于测量得到的方波波形，需要分析其幅值、频率、占空比等参数。幅值代表了直流母线电压的波动范围，频率可能与开关频率或负载的脉冲频率相关，占空比则反映了电压处于高电平与低电平的时间比例。通过对这些参数的分析，可以深入了解直流母线的工作状态。例如，在变频器中，如果直流母线电压的方波频率与变频器的开关频率相同，这可能表明开关电路对直流母线电压的影响较大。

　　2.在故障诊断中的应用

　　如果直流母线电压的方波波形出现异常，如幅值不稳定、频率变化等，可以作为故障诊断的重要依据。例如，幅值的突然增大可能表示直流母线电压的过冲，这可能是由于电路中的保护电路失效或者负载突然断开等原因造成的;频率的变化可能暗示着开关电路的故障或者负载特性的改变。

　　3.在系统优化中的应用

　　根据方波波形的分析结果，可以对直流母线电路进行优化。例如，如果发现方波的幅值波动较大，可以调整滤波电路的参数，增加滤波电容的容量或者改变电感的值，以减小电压波动;如果频率与预期不符，可以检查开关电路的控制信号或者调整开关频率，以优化直流母线电压的稳定性。

　　六、结论

　　通过高压差分探头测试直流母线电压得到方波波形是一个在电力电子系统中较为常见的现象。了解高压差分探头的工作原理、直流母线电压产生方波的原因以及在测试过程中的注意事项，对于准确分析波形参数、进行故障诊断和系统优化具有重要意义。在实际的工程应用中，需要综合考虑各种因素，以确保直流母线系统的正常运行和性能优化。
