利用两根差分探头准确测量共模电压的具体方法

发布:西安普科科技
浏览次数:

  一、引言

  在电子电路的测试和分析中,共模电压是一个重要的参数。共模电压的准确测量对于评估电路的性能、诊断故障以及确保电磁兼容性等方面具有关键意义。差分探头是一种常用的测量工具,本文将详细介绍如何使用两根差分探头来测量共模电压。

  二、差分探头的基本原理

  1.差分信号与共模信号的概念

  差分信号是指一对大小相等、极性相反的信号。在理想情况下,差分信号在传输过程中对共模噪声具有很强的抑制能力。

  共模信号是指在两根信号线上同时出现的、幅度和相位相同的信号成分。

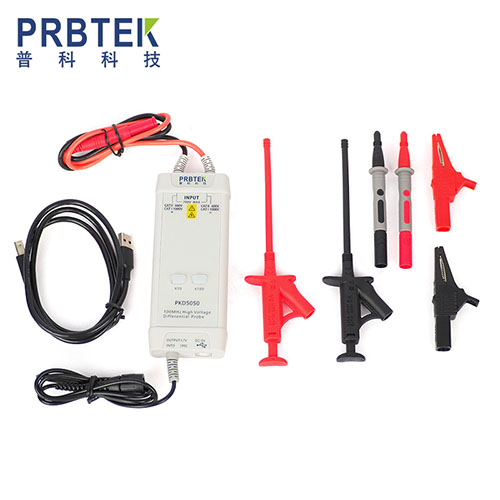

  2.差分探头的工作原理

  差分探头旨在精确测量差分信号。它能够将差分信号输入转换为单端输出,以供示波器等测量设备进行显示和分析。差分探头内部通常包含精密的放大器电路,这些电路可以有效地抑制共模信号,放大差分信号,从而提高测量的准确性。




  三、使用两根差分探头测量共模电压的方法

  1.连接设置

  将两根差分探头的接地夹连接到电路的公共地(参考地)。这一步非常重要,因为正确的接地是准确测量的基础。

  把第一根差分探头的正端连接到电路中的一个信号点A,第二根差分探头的正端连接到另一个信号点B。这两个信号点是需要测量共模电压的点。

  2.示波器设置

  在示波器上,将两个通道分别设置为对应的差分探头输入通道。

  确保示波器的测量模式设置为直流(DC)耦合,以便能够准确测量共模电压中的直流分量。

  3.测量原理推导

  设差分探头1测量到的电压为V1,差分探头2测量到的电压为V2。

  根据基尔霍夫电压定律,共模电压Vc可以通过以下公式计算:Vc=(V1 + V2)/2。

  这是因为V1 = Vcm+ Vdm1(其中Vcm为共模电压,Vdm1为差分探头1测量到的差分分量),V2 = Vcm+ Vdm2(其中Vdm2为差分探头2测量到的差分分量)。当将两式相加时,差分分量Vdm1和Vdm2由于大小相等、极性相反(在理想差分信号情况下)会相互抵消,从而得到2Vc = V1+V2,即Vc=(V1 + V2)/2。

  4.测量实例

  例如,在一个电源电路中,我们怀疑存在共模电压干扰。使用两根差分探头,按照上述连接方法,将探头连接到电源输出的正、负两根线上(假设这两根线是我们要测量共模电压的点)。

  在示波器上得到V1 = 5.1V,V2 = 4.9V,根据公式Vc=(V1 + V2)/2=(5.1V + 4.9V)/2 = 5.0V,即测量得到的共模电压为5.0V。

  四、测量中的注意事项

  1.探头匹配

  两根差分探头应该具有相似的性能参数,如带宽、增益精度等。如果探头性能不匹配,可能会导致测量误差。在使用前,最好对两根差分探头进行校准,以确保它们的测量准确性。

  2.接地环路问题

  尽管差分探头对共模信号有一定的抑制能力,但不当的接地仍然可能引入接地环路。接地环路会导致测量噪声增加,甚至可能损坏测量设备。因此,要确保接地连接的简洁性,避免形成不必要的接地环路。

  3.信号频率范围

  要注意差分探头的带宽是否满足测量信号的频率要求。如果测量的共模电压包含高频成分,而差分探头的带宽不足,将会导致测量结果的失真。

  五、结论

  使用两根差分探头测量共模电压是一种可行且有效的方法。通过正确的连接设置、示波器设置以及对测量原理的深入理解,并注意测量过程中的各种注意事项,如探头匹配、接地环路和信号频率范围等,可以准确地测量共模电压。这种测量方法在电子电路的研发、测试和故障诊断等领域具有广泛的应用前景。

  以上内容由普科科技/PRBTEK整理分享, 西安普科电子科技有限公司致力于打造仪器配附件一站式供应平台。主营范围:示波器测试附件配件的研发、生产、销售。涵盖产品包含电流探头、差分探头、高压探头、无源探头、柔性电流探头、近场探头、电流互感器、射频测试线缆、各类仪器测试附件等。更多信息,欢迎登陆官方网站进行咨询:http://www.prbtek.cn
