近场探头接头类型：连接技术的关键要素

　　一、引言

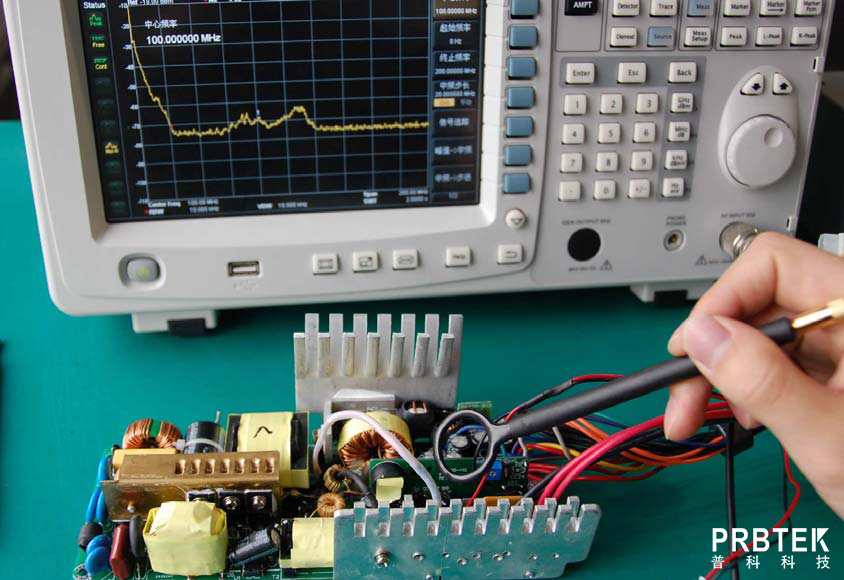

　　近场探头在电磁兼容性(EMC)测试、射频(RF)调试以及故障诊断等领域发挥着至关重要的作用。而近场探头的接头类型是确保其能够正确连接到测试设备、信号源或频谱分析仪等仪器的关键因素。不同的接头类型具有各自的特点，适用于不同的应用场景，对整个测试或调试系统的性能有着重要的影响。

　　二、常见的近场探头接头类型

　　1.SMA接头

　　结构特点

　　SMA(Sub - Miniature - A)接头是一种小型、精密的射频接头。它具有螺纹连接结构，中心导体为针状，外面是一个带有螺纹的外导体。这种结构使得连接牢固且具有较好的屏蔽性能。

　　其尺寸小巧，适合在空间有限的设备中使用，例如在一些便携式的近场探头套件中，SMA接头可以方便地与小型频谱分析仪或矢量网络分析仪连接。

　　电气性能

　　SMA接头在高频范围内(可达到几十GHz)具有较低的损耗。它的特性阻抗通常为50Ω，能够有效地传输射频信号，保证近场探头采集到的微弱电磁信号在传输过程中的完整性。

　　应用场景

　　在毫米波频段的近场测量中，SMA接头经常被使用。例如在5G毫米波频段(24 - 100GHz)的设备近场电磁辐射特性测试中，SMA接头的近场探头可以与相应频段的测试仪器精确连接，为研究设备的电磁辐射模式和强度提供准确的数据传输接口。

　　2.BNC接头

　　结构特点

　　BNC(Bayonet Neill - Concelman)接头采用卡口式连接方式。它由中心针、绝缘层和外导体组成，外导体通过卡口结构快速连接和锁定。这种连接方式方便快捷，不需要使用工具即可完成连接或拆卸。

　　BNC接头的外导体提供了良好的屏蔽效果，能够有效地防止外界电磁干扰对信号传输的影响。

　　电气性能

　　BNC接头的特性阻抗一般为50Ω或75Ω，在较低频率范围内(通常可达到数GHz)具有稳定的电气性能。它的传输损耗相对较低，能够满足大多数中低频近场测量的需求。

　　应用场景

　　在传统的低频射频设备的近场测试中，如电视信号频段(几百MHz)或者一些工业控制射频系统(1 - 2GHz)的近场探测，BNC接头的近场探头是常用的选择。例如在检测电视机周围的电磁辐射泄漏情况时，带有BNC接头的近场探头可以方便地与频谱分析仪连接，进行快速的电磁兼容性评估。

　　3.N型接头

　　结构特点

　　N型接头是一种中型尺寸的射频接头，它采用螺纹连接，具有较大的尺寸和较高的功率处理能力。其中心导体为针状，外导体为带有螺纹的金属结构，连接时通过螺纹紧密旋合。

　　N型接头的结构设计使得它能够承受较大的插拔力，保证连接的稳定性，并且具有良好的机械强度。

　　电气性能

　　N型接头的特性阻抗为50Ω，在高频和高功率应用场景下表现出色。它能够在高达18GHz甚至更高的频率下保持较低的插入损耗和良好的回波损耗特性。

　　应用场景

　　在高功率射频发射设备的近场测量中，如广播电台发射塔周围的近场电磁环境监测，N型接头的近场探头是理想的选择。由于广播发射功率较高，N型接头能够确保在高功率信号下的安全传输，同时准确地采集近场的电磁信号，为评估发射塔对周围环境的电磁影响提供可靠的数据传输接口。

　　三、接头类型选择的考虑因素

　　1.频率范围

　　如果近场探头主要用于毫米波频段(如30 - 100GHz)的测量，SMA接头可能是更好的选择，因为它在高频下具有良好的性能。而对于较低频率(如几百MHz到几GHz)的测量，BNC接头可能就足够满足需求，并且其成本相对较低。

　　2.功率要求

　　在高功率的射频环境下，如千瓦级别的广播发射设备附近的近场测量，N型接头是必需的，因为它能够承受高功率传输而不会出现过热或损坏的情况。而SMA和BNC接头通常适用于低功率的测试场景，如小型电子设备的电磁兼容性测试。

　　3.设备兼容性

　　当选择近场探头的接头类型时，还需要考虑与现有测试设备的兼容性。如果测试设备只配备了BNC接口，那么即使SMA接头在某些性能方面更优，也需要使用BNC接头的近场探头或者通过合适的转接头来实现连接。转接头虽然可以解决接口不兼容的问题，但会引入一定的插入损耗，需要在测试精度允许的范围内谨慎使用。

　　4.使用环境

　　在空间有限的便携式测试场景中，SMA接头的小型化优势就凸显出来。而在需要频繁插拔、快速连接的实验室环境中，BNC接头的卡口式连接方式更为方便。在恶劣的工业环境下，N型接头的机械强度和稳定性则更能保证测试的可靠性。

　　四、结论

　　近场探头的接头类型是近场测量系统中不可忽视的重要组成部分。不同的接头类型，如SMA、BNC和N型接头，在结构特点、电气性能和应用场景上存在差异。在实际的近场测量、调试和故障诊断工作中，需要综合考虑频率范围、功率要求、设备兼容性和使用环境等因素来选择合适的近场探头接头类型，以确保测量的准确性、设备的兼容性以及测试系统的整体可靠性。随着射频技术的不断发展，未来可能会出现更多新型的接头类型或者对现有接头进行改进，以满足日益增长的近场测量需求。
