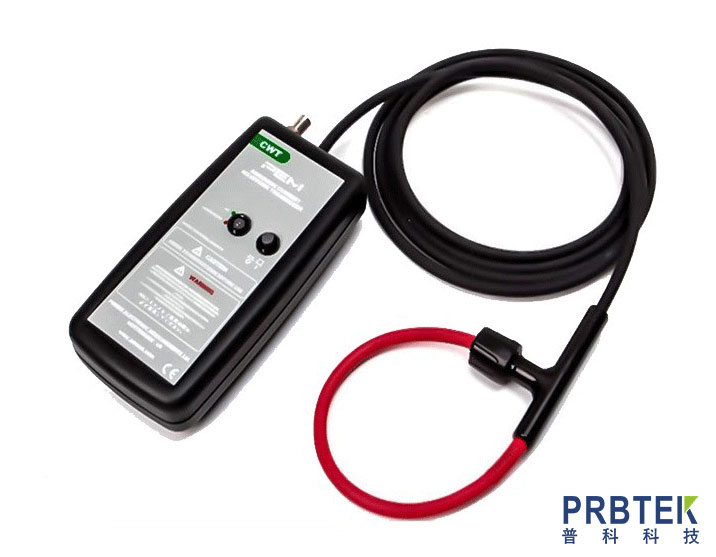

罗氏线圈的主要技术指标有哪些?

发布:西安普科科技
浏览次数:

  1.灵敏度

  定义:罗氏线圈的灵敏度表示单位电流变化所引起的输出电压变化量。它是衡量罗氏线圈对电流检测能力的一个重要指标。

  影响因素:灵敏度与线圈的匝数、截面积以及磁导率等因素有关。匝数越多、截面积越大,在相同的被测电流下,穿过线圈的磁通量变化就越大,根据电磁感应定律,产生的感应电动势(即输出电压)也就越大,从而灵敏度越高。例如,一个匝数为1000匝、截面积为10cm²的罗氏线圈可能比匝数为500匝、截面积为5cm²的罗氏线圈具有更高的灵敏度。

  2.线性度

  定义:线性度描述了罗氏线圈的输出电压与被测电流之间的线性关系程度。理想情况下,输出电压与被测电流应呈严格的线性关系,即输出电压等于灵敏度与被测电流的乘积。

  重要性:在实际测量中,良好的线性度对于准确测量电流至关重要。如果线性度不好,在测量不同大小的电流时会引入较大的误差。例如,在电力系统中测量不同负载下的电流,如果罗氏线圈线性度较差,可能导致对电流大小的误判,进而影响对电力系统运行状态的分析和控制。

  影响因素:罗氏线圈的线性度受线圈的绕制工艺、材料特性以及外部磁场干扰等因素影响。绕制不均匀、材料磁导率不稳定或者存在外部磁场干扰都可能破坏线性关系。




  3.带宽

  定义:带宽是指罗氏线圈能够准确测量电流的频率范围。它从下限频率到上限频率之间的范围来定义。

  应用场景相关:在不同的应用场景中,对带宽的要求不同。例如,在电力系统的工频(50Hz或60Hz)电流测量中,要求罗氏线圈的下限频率足够低以覆盖工频;而在一些电力电子设备的测量中,由于存在高频开关信号,需要罗氏线圈的上限频率较高,能够测量到高频谐波电流。一般来说,罗氏线圈的带宽可以从几Hz到数MHz不等,具体取决于其设计和制造工艺。

  影响因素:线圈的电感、电容以及分布参数等会影响带宽。例如,线圈的电感较大时,可能会限制其对高频电流的响应能力,从而降低上限频率;而分布电容较大则可能影响低频响应,提高下限频率。

  4.精度

  定义:精度表示罗氏线圈测量结果与真实电流值之间的接近程度。通常以测量误差的百分比来表示,例如,精度为±1%表示测量结果与真实值之间的误差在±1%以内。

  影响因素:精度受多种因素影响,包括灵敏度的准确性、线性度、温度稳定性等。如果灵敏度不准确,会直接导致测量结果偏离真实值;线性度不好会在不同电流值下引入不同程度的误差;温度变化可能引起线圈材料的磁导率、电阻等参数变化,从而影响测量精度。例如,当温度升高时,线圈的电阻增大,可能会影响线圈的分压关系,进而影响输出电压与被测电流之间的关系,降低测量精度。

  5.相位误差

  定义:罗氏线圈在测量交流电流时,输出电压与被测电流之间存在相位关系。相位误差就是指测量得到的相位关系与理想相位关系之间的偏差。

  影响:在一些需要精确测量功率因数、无功功率等的应用中,相位误差会对测量结果产生严重影响。例如,在电力系统的功率测量中,如果罗氏线圈存在较大的相位误差,会导致计算得到的功率因数不准确,从而影响对电力系统无功补偿等操作的决策。

  影响因素:线圈的电感、电容以及负载特性等因素会导致相位误差。例如,负载的等效电容或电感与罗氏线圈自身的电感或电容相互作用,可能会改变输出电压与被测电流之间的相位关系。

  6.温度特性

  定义:温度特性描述了罗氏线圈的性能参数(如灵敏度、精度等)随温度变化的情况。

  影响:在不同的工作环境温度下,罗氏线圈的性能可能会发生变化。例如,在高温环境下,线圈的材料可能会膨胀,磁导率可能会降低,这会影响线圈的灵敏度和精度。如果在设计和使用过程中不考虑温度特性,在温度变化较大的环境中,罗氏线圈的测量结果可能会出现较大偏差。

  改善措施:为了减小温度对罗氏线圈性能的影响,可以采用温度补偿技术,如选择具有低温度系数的材料、添加温度补偿电路等。

  以上内容由普科科技/PRBTEK整理分享, 西安普科电子科技有限公司致力于打造仪器配附件一站式供应平台。主营范围:示波器测试附件配件的研发、生产、销售。涵盖产品包含电流探头、差分探头、高压探头、无源探头、柔性电流探头、近场探头、电流互感器、射频测试线缆、各类仪器测试附件等。更多信息,欢迎登陆官方网站进行咨询:http://www.prbtek.cn


2024-11-06
