采集时差分信号比单端信号的优势

　　一、引言

　　在信号采集领域，差分信号和单端信号是两种常见的信号传输和采集方式。差分信号在许多高精度、高可靠性的应用场景中表现出了比单端信号更为优越的性能。理解两者的特性以及差分信号相对单端信号的优势，对于设计高效、准确的信号采集系统至关重要。

　　二、单端信号的特点

　　1.定义与原理

　　单端信号是指信号在单根导线上传输，以一个公共参考点(通常为地)为基准。例如，在一个简单的传感器 - 采集电路中，传感器输出的电压信号相对于系统地进行传输。

　　2.易受干扰

　　由于单端信号的传输依赖于与地之间的电压差，它很容易受到外界电磁干扰(EMI)的影响。外部的电磁场可能会在信号线上感应出额外的电压，从而改变信号的真实值。例如，在工业环境中，电机、变压器等设备产生的电磁场可能会干扰单端信号传输线，导致采集到的信号出现波动和误差。

　　3.共模噪声问题

　　共模噪声是指同时出现在信号线路和地之间的噪声。对于单端信号，由于它以地为参考，共模噪声会直接叠加到信号上。例如，当存在接地环路时，地电位的波动会作为共模噪声影响单端信号，这种噪声很难通过简单的滤波方法完全去除。

　　4.信号动态范围受限

　　单端信号的动态范围取决于电源电压和信号相对于地的摆幅。在低电压供电系统中，单端信号的可用动态范围相对较小，这可能限制了对微弱信号的采集能力或者导致信号在传输过程中容易饱和失真。

　　三、差分信号的特点

　　1.定义与原理

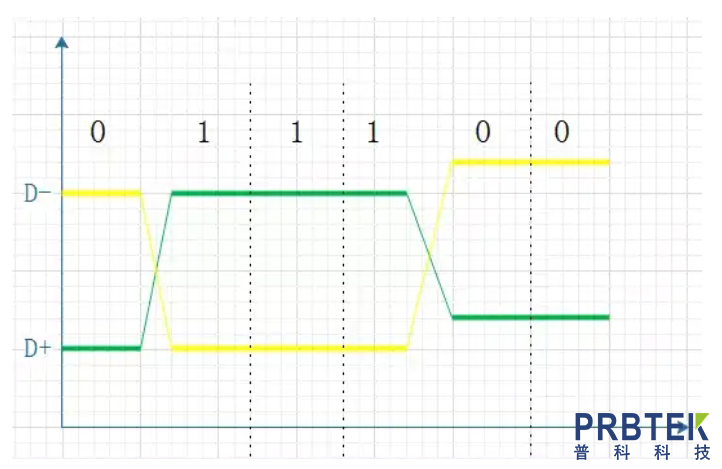

　　差分信号是在两根导线上传输一对大小相等、极性相反的信号。在接收端，通过对这两个信号进行差值运算来获取实际的信号值。例如，在一个差分放大器的输入中，一个输入端为正相输入(Vp)，另一个为反相输入(Vn)，输出为Vout = Vp - Vn。

　　2.抗干扰能力强

　　差分信号对电磁干扰具有很强的抑制能力。由于差分信号是通过两根信号线之间的差值来表示有效信息，外界的电磁干扰往往会同时影响这两根信号线，产生相同的干扰电压。在接收端进行差值运算时，这种共模干扰会被相互抵消。例如，在高速数据传输线路中，差分信号能够有效抵抗来自周围环境的电磁辐射干扰。

　　3.共模噪声抑制

　　差分信号的共模抑制比(CMRR)很高。共模噪声会同时出现在差分信号的两根线上，但由于差分信号的采集方式是取两者的差值，共模噪声在差值运算中被大大削弱。即使存在较大的共模噪声，只要差分信号对的对称性较好，就能够准确地采集到原始信号。这在一些复杂的电气系统中，尤其是存在多个接地电位的情况下，非常有利于保证信号的准确性。

　　4.更大的动态范围

　　差分信号的动态范围可以比单端信号更大。因为差分信号的摆幅可以在两根信号线之间进行分配，而不依赖于与地的相对电压。例如，在一些高精度的模拟 - 数字转换(ADC)应用中，差分输入可以提供更宽的输入电压范围，从而能够更好地采集微弱信号或者处理较大幅度的信号而不易饱和。

　　四、差分信号在采集时相对于单端信号的优势

　　1.提高信号完整性

　　在长距离信号传输的采集场景中，差分信号能够保持信号的完整性。由于其抗干扰和共模噪声抑制能力，差分信号在传输过程中信号的衰减和失真相对较小。相比之下，单端信号在长距离传输时，受到的干扰和噪声积累会导致信号质量严重下降，可能会使采集到的信号无法准确反映原始信号的特征。

　　2.提高采集精度

　　差分信号的抗干扰特性使得采集到的信号更接近原始信号的真实值。在对微弱信号进行采集时，单端信号容易受到噪声的淹没，而差分信号能够有效地去除共模噪声，从而提高了采集的精度。例如，在生物电信号(如心电信号)的采集过程中，差分信号采集方式可以更好地提取微弱的心电信号，减少外界干扰对信号的影响，提高诊断的准确性。

　　3.适用于复杂电磁环境

　　在工业自动化、汽车电子等复杂电磁环境的应用中，差分信号的优势更加明显。这些环境中存在大量的电气设备，会产生各种各样的电磁干扰。差分信号能够在这样的环境中稳定地传输信号，保证采集系统的可靠性。而单端信号在这种情况下，可能需要更复杂的屏蔽和滤波措施才能保证采集信号的质量，但即使如此，也很难达到差分信号的抗干扰效果。

　　4.更好的电源抑制比(PSRR)

　　差分信号在采集电路中通常具有更好的电源抑制比。电源的波动会在电路中引入噪声，对于单端信号，电源噪声会直接影响信号的采集精度。而差分信号由于其差值运算的特性，对电源噪声也有一定的抑制能力。例如，在一些对电源稳定性要求较高的传感器采集系统中，差分信号采集可以减少电源波动对采集结果的影响。

　　五、结论

　　综上所述，差分信号在信号采集方面相比单端信号具有诸多优势，包括更强的抗干扰能力、更好的共模噪声抑制、更大的动态范围、更高的采集精度以及更适合复杂电磁环境等。在现代电子系统中，随着对信号质量和采集精度要求的不断提高，差分信号的应用越来越广泛，它为实现高效、准确的信号采集提供了可靠的解决方案。
