差分信号真的没有参考地吗？一篇讲清原理、误区与实测要点

在高速电路、工业通讯、高压测量中，差分信号已经是标配方案。很多工程师都会听到一句说法：“差分信号不需要地”。这句话对吗？严格来说：对一半，错一半。

本文用清晰、直白的逻辑，帮你彻底理解：差分信号有没有参考地？什么时候需要地？实际电路与测量又该注意什么？

一、先搞懂：差分信号到底靠什么传输？

单端信号（如 GPIO、UART、I2C）的工作方式是：一根信号线 + 一根地线电压以 GND 为 0V 参考，高于阈值为 1，低于为 0。

而差分信号的定义是：两根线互为参考，只看电压差，不看绝对电压。

正极线：V+

负极线：V−

有效信号：Vdiff=V+−V−

只要压差稳定，信号就能正常传输。从信号逻辑层面讲：✅ 差分信号不需要 “参考地” 来判断 0 和 1

这就是 “差分信号没有地” 这句话的来源。

二、关键误区：差分信号不需要地 ≠ 电路可以没有地

很多人因此误解：“差分电路不用接地，也能跑。”这是非常危险的错误。

差分信号不需要地作为信号参考，但系统仍然需要地来完成这些工作：

供电回流任何芯片、驱动器、接收器都需要电源与地形成供电回路。

抗干扰与共模抑制地提供屏蔽、外壳参考、电势基准，减少共模电压漂移。

安全与隔离尤其在高压、工业场合，地与隔离结构直接关系到设备安全。

测量基准示波器、差分探头必须有参考，才能准确判断压差与共模范围。

所以真实结论是：✅ 信号逻辑：不需要参考地✅ 物理系统：一定离不开地

三、为什么差分信号抗干扰能力强？

因为它只认压差，不认绝对电压。

当干扰来临时：

干扰会同时耦合到两根差分线上

两根线电压同时上升或下降

但压差几乎不变

这就是共模抑制的核心。而单端信号一旦被干扰，直接失真。

这也是差分信号常用于：

高速信号（USB、HDMI、以太网）

工业总线（485、CAN）

高压、强干扰环境的根本原因。

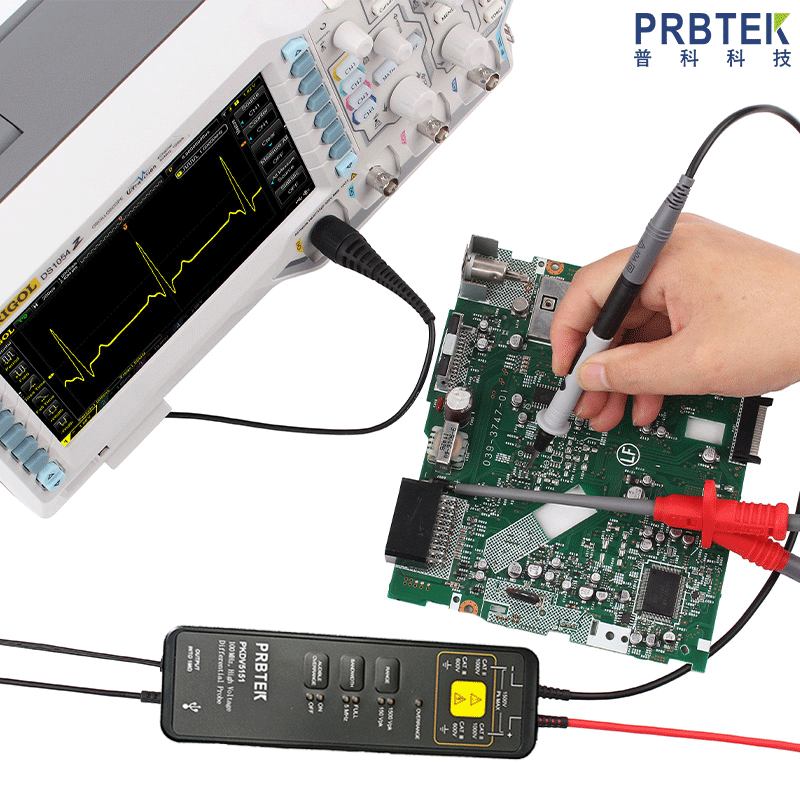

四、实测必看：用差分探头时，地该怎么接？

如果你经常使用高压差分探头测差分信号，一定要记住：

差分探头测的是两根线之间的压差

探头的地夹子，接的是系统参考地 / 外壳地

地夹子不参与信号测量，只提供安全与参考

正确做法：

正端接差分正

负端接差分负

地夹子接系统地或机壳

这样既能看到真实差分波形，又能保证安全、耐压、共模范围不超标。

五、总结

从信号原理看：差分信号没有参考地，只看两根线的压差。

从实际电路看：系统必须有地，用于供电、屏蔽、安全、测量。

从工程应用看：差分 = 抗干扰 + 高压兼容 + 更稳定的传输。

下次再有人问：“差分信号是不是没有地？”你可以非常专业地回答：“差分信号不靠地做参考，但系统一定需要地。”
