用示波器测隔离电压信号用什么探头最好？

　　在使用示波器测量隔离电压信号时，探头的选择至关重要。合适的探头不仅能确保测量的准确性，还能保障测量过程的安全性。以下是几种适合测量隔离电压信号的探头及其特点。

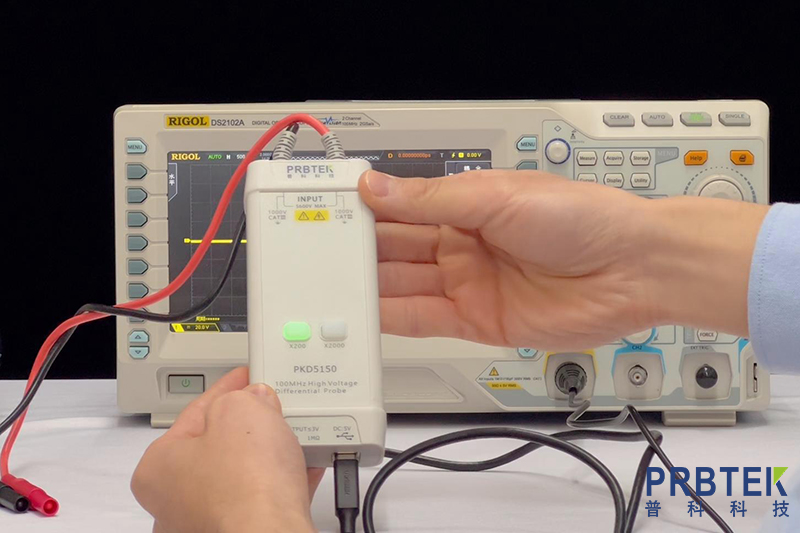

　　一、差分探头

　　1.原理与特性

　　差分探头是测量隔离电压信号的常用选择。它测量的是两个输入信号之间的差值，而不是单个信号相对于地的电压。差分探头具有高共模抑制比(CMRR)，这意味着它能够有效地抑制两个输入信号共有的噪声和干扰信号，例如来自电源或其他外部源的干扰。

　　例如，在测量一个带有较大共模噪声的隔离电源输出电压时，差分探头可以准确地测量出真实的电压差，而不会受到共模噪声的影响。如果共模噪声为10V，而真实的电压差为5V，高CMRR的差分探头可以将共模噪声抑制到很低的水平，从而准确显示5V的电压差。

　　2.隔离性能

　　许多差分探头还具有一定的隔离性能。这有助于在测量隔离电压信号时，防止示波器与被测电路之间的电气连接造成的潜在问题，如接地环路等。隔离差分探头可以在不破坏被测电路隔离性的前提下进行测量。

　　例如，在测量一个医疗设备中的隔离电路电压时，隔离差分探头可以避免示波器与医疗设备之间形成接地环路，从而保证医疗设备的正常运行和测量的准确性。

　　二、高压探头

　　1.适应高电压隔离信号

　　当隔离电压信号为高电压时，高压探头是一个不错的选择。高压探头专门设计用于测量高电压，可以将高电压信号衰减到示波器能够安全测量的范围。

　　例如，在测量电力系统中的隔离变压器输出电压时，如果输出电压为数千伏，高压探头可以按照一定的衰减比例(如1000:1)将高电压衰减，使得示波器能够显示和测量这个高电压信号。

　　2.安全保障

　　高压探头在设计上考虑了安全性。它具有良好的绝缘性能，防止操作人员触电，同时也保护示波器免受过高电压的损坏。在测量隔离的高电压信号时，这种安全性尤为重要。

　　例如，在高压实验室中，使用高压探头测量隔离的高压脉冲信号时，探头的绝缘外壳和内部的安全设计可以确保即使在意外情况下，操作人员和示波器也不会受到高电压的危害。

　　三、有源探头

　　1.高带宽和低噪声

　　有源探头内部包含有源放大电路，具有高带宽和低噪声的特点。对于一些高频隔离电压信号的测量，有源探头能够提供更准确的波形显示。

　　例如，在测量高速通信电路中的隔离电压信号时，有源探头可以捕捉到信号中的高频成分，准确显示信号的上升沿、下降沿等细节，而不会因为带宽不足而造成信号失真。

　　2.输入阻抗特性

　　有源探头通常具有高输入阻抗，这对测量隔离电压信号有一定的优势。高输入阻抗意味着探头对被测电路的负载效应较小，不会显著改变被测电路的电压信号。

　　例如，在测量一个高阻抗的隔离传感器输出电压时，有源探头的高输入阻抗不会对传感器的输出电压产生明显的分压作用，从而能够准确测量到传感器的真实输出电压。

　　综上所述，在选择用于测量隔离电压信号的示波器探头时，需要根据隔离电压信号的具体特点，如电压大小、频率、是否存在共模干扰等因素综合考虑。差分探头适合于存在共模干扰的情况，高压探头适用于高电压隔离信号，有源探头则在高频、高阻抗的隔离电压信号测量中有较好的表现。
