近场探头测试时的注意事项

　　近场探头测试在电磁兼容性(EMC)测试、射频(RF)电路调试等众多领域有着重要的应用。为了确保测试结果的准确性和可靠性，在进行近场探头测试时需要注意以下多个方面：

　　一、探头的选择与校准

　　1.类型匹配

　　根据测试频率范围选择合适的近场探头。例如，对于低频磁场测试，可能需要使用环形近场探头;而对于高频电场测试，则可能要选用小尺寸的电场探头。不同类型的探头具有不同的灵敏度和频率响应特性。

　　如果要测试一个包含多种频率成分的复杂电磁场，可能需要准备多种类型的探头来全面准确地获取电磁场信息。

　　2.校准

　　在测试之前，必须对近场探头进行校准。校准的频率点应覆盖测试所涉及的频率范围。例如，如果测试的频率范围是100 kHz - 1 GHz，那么校准点可以选择100 kHz、1 MHz、10 MHz、100 MHz和1 GHz等关键频率点。

　　校准环境要保持稳定，避免外界电磁场干扰。可以使用屏蔽室或者电磁屏蔽箱来创建一个相对纯净的校准环境。

　　二、测试环境的设置

　　1.电磁屏蔽

　　测试环境应尽可能进行电磁屏蔽。使用金属屏蔽室可以有效地阻挡外界的电磁干扰，减少测试误差。例如，在测试一些微弱电磁场信号时，如果没有良好的屏蔽，周围的广播信号、手机信号等可能会混入测试结果中。

　　对于无法使用屏蔽室的情况，如现场测试，可以采用局部屏蔽的方法。例如，使用金属箔或者电磁屏蔽罩对测试区域进行局部屏蔽。

　　2.避免反射物

　　测试区域内应尽量减少大型金属反射物的存在。金属反射物会改变电磁场的分布，导致测试结果失真。例如，在一个有很多金属机柜的机房内进行近场探头测试时，如果不考虑机柜对电磁场的反射影响，测试得到的电磁场强度和分布可能与实际情况相差很大。

　　如果无法避免反射物，可以通过调整探头的位置和测试方向，尽量减小反射物对测试结果的影响。

　　三、测试设备的连接与操作

　　1.连接稳定性

　　近场探头与测试仪器(如频谱分析仪等)之间的连接要牢固可靠。松动的连接可能会引入额外的噪声或者导致信号传输中断。例如，使用高质量的同轴电缆进行连接，并确保电缆的接头拧紧。

　　检查连接电缆的屏蔽层是否接地良好。良好的接地可以减少外界电磁干扰对测试信号的影响。

　　2.仪器设置

　　根据测试要求正确设置测试仪器的参数。例如，设置频谱分析仪的频率范围、分辨率带宽、视频带宽等参数。如果频率范围设置过窄，可能会遗漏一些重要的频率成分;如果分辨率带宽设置过大，可能会无法准确分辨出相邻频率的信号。

　　在操作仪器时，要按照操作规范进行，避免误操作。例如，在进行多次测量时，要确保每次测量前仪器处于稳定状态。

　　四、探头的操作

　　1.探头定位

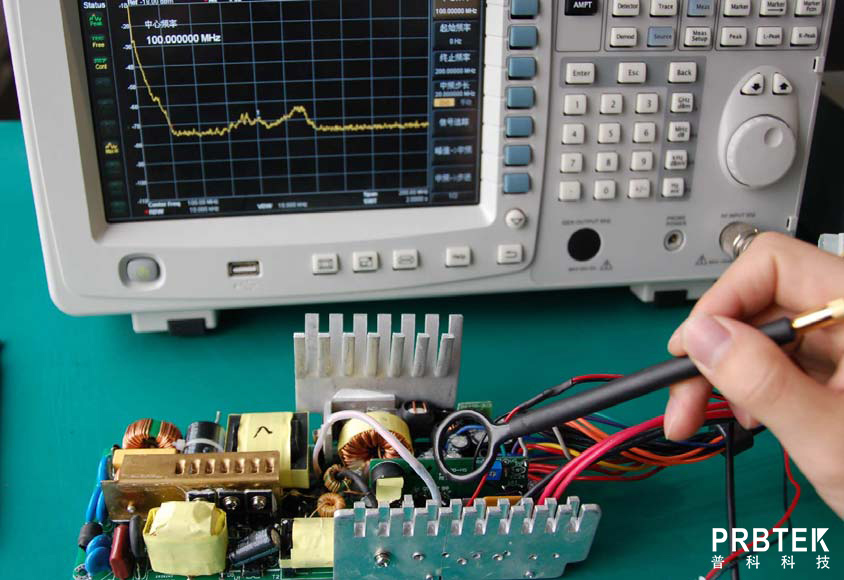

　　近场探头的定位要准确。在测试电磁场源附近时，探头应尽可能靠近被测源，但又不能影响被测源的电磁场分布。例如，在测试一个小型电路板上的射频芯片时，探头要放置在芯片上方合适的高度，通常是距离芯片表面几毫米到几厘米的范围内，具体距离取决于测试频率和芯片的功率等因素。

　　对于三维电磁场的测试，需要在不同的平面和方向上移动探头，以全面获取电磁场的信息。可以使用三维定位装置来精确控制探头的位置和方向。

　　2.避免探头干扰

　　操作探头时要避免探头本身对被测电磁场产生干扰。例如，探头的金属部分不能接触到被测电路中的导体，否则会改变被测电路的电磁场分布，导致测试结果不准确。

　　当使用多个探头进行测试时，要注意探头之间的相互干扰。探头之间应保持足够的距离，以确保每个探头所测量的电磁场是独立的。

　　五、数据记录与分析

　　1.数据记录

　　在测试过程中，要准确记录测试数据，包括测试频率、电磁场强度、探头位置等信息。可以使用专门的测试数据记录软件或者电子表格来记录数据。

　　对于多次测量的数据，要记录每次测量的时间和环境条件等相关信息，以便在分析数据时能够考虑到这些因素的影响。

　　2.数据分析

　　对记录的数据要进行正确的分析。例如，根据电磁场强度随频率的变化曲线，可以分析出被测源的电磁辐射特性。如果发现数据存在异常波动，要仔细检查测试过程是否存在问题，如是否有外界干扰、探头是否正常工作等。

　　在进行数据分析时，可以与理论计算结果或者以往的测试结果进行对比，以验证测试结果的合理性。
