泰克CT-1,CT-2电流探头的安装使用方法

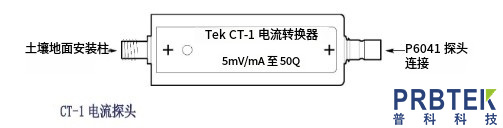

　　CT-1和CT-2是高频双向电流探头。CT-1是1GHz电流探头，CT-2是200MHz电流探头。每个电流探头都配有P6041探头电缆，允许您直接连接到示波器进行测量。

　　安装 CT-1或 CT-2

　　CT-1或CT-2变压器可以连接到机箱或电路板上，以测量晶体管、二极管或其它元件中的电流。可以使用任意数量的变压器。

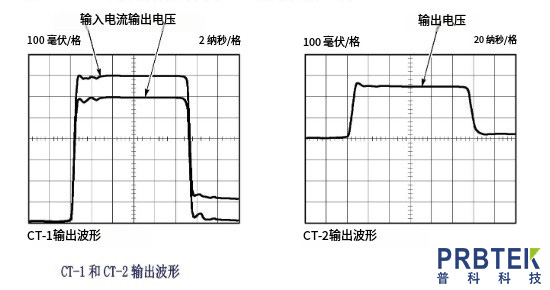

　　观察 CT-1或CT-2变压器的输出时，确保其端接电阻为50ω。如果示波器输入不是50ω，使用合适的匹配终端器(参见可更换零件列表中推荐的附件)。下图显示了CT-1的输出与250ps快速上升脉冲发生器的输入脉冲以及100MHz示波器系统看到的CT-2的输出的比较。

　　如果CT-1或CT-2连接，使正(+)标签侧面对信号源，则输入电流和输出电压同相。这是优选的连接。对于上升时间小于1纳秒的脉冲，CT-1或CT-2可以以任何极性连接。

　　信号线上的电压必须限制在30 VAC或42 Vpk。电压额定值适用于绝缘和非绝缘导体。

　　警告:为了减少电击的风险，在电压高于30VAC或42Vpk的电路中，只使用这些探针与绝缘导体。这些探针不适用于裸露的电线电压高于30VAC或42Vpk。

　　警告:为了减少触电和火灾的风险，不要在电路通电时连接或断开电流探头与 DUT。金属螺钉和输出端子没有绝缘。在连接或断开CT-1或CT-2与DUT之前，请始终断开电源。

　　注意:绝缘导体是指任何由绝缘材料包围的导体，该绝缘材料能够隔离导体上的电压。像变压器绕组上通常发现的漆涂层不能为电流探头提供足够、可靠的绝缘。漆涂层很容易被划伤或损坏，从而影响漆涂层的绝缘能力。

　　注入电流信号

　　将交流电流注入单个导体时，电流探头充当变压器的初级绕组，而导体充当次级绕组。

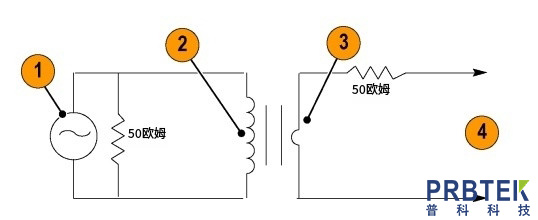

　　1.信号发生器

　　2.电流探头初级

　　3.测试电路(二次)

　　4.对测试电路进行测试

　　一次通过变压器芯会产生一次次级信号，为了产生较大的次级信号应多次通过变压器的芯。

　　要计算向CT-1探头施加多少电压以注入所需的电流，请将所需的注入电流乘以5。对于CT-2，施加的电压等于所需的电流。例如，如果您想使用CT-1注入30 mAp.p的50MHz信号，则施加的电压为30x5=150 mVp.p。如果您想使用CT-2注入相同的30mAp。p信号，则施加的电平为30mVp-p。

　　警告:为降低触电风险，请将金属安装螺柱磨平。

　　警告:为了降低射频烧伤的风险，在施加刺激信号之前，请将探头连接到电路和信号源。

　　注意:为降低火灾风险并防止探头损坏，请勿超过最大喷射电压7 Vp-p。
