电压探头对测试电压值的影响

　　在电学测试领域，电压探头是一种常用的测试工具。它用于连接测试仪器(如示波器、万用表等)和被测电路，以便测量电路中的电压。然而，不同的电压探头可能具有不同的特性，这些特性是否会影响测试得到的电压值是一个值得深入探讨的问题。

　　二、电压探头的基本原理

　　电压探头的主要作用是在不显著影响被测电路的前提下，获取电路中的电压信号并传递给测试仪器。一般来说，电压探头可以看作是一个具有一定输入阻抗的电路元件。理想的电压探头应该具有无穷大的输入阻抗，这样它在接入被测电路时就不会从电路中吸取电流，从而不会改变被测电路的原有状态，也就能够准确地测量到原始的电压值。

　　三、不同类型电压探头及其特性

　　1.无源电压探头

　　无源电压探头通常由一个电阻和电容组成的分压器构成。这种探头结构简单、成本低。但是，它的输入阻抗相对较低。例如，常见的10:1无源探头，其输入电阻可能在10MΩ左右，输入电容可能在几个pF到十几个pF之间。当测量高阻抗电路中的电压时，由于探头会从电路中吸取一定的电流，根据欧姆定律$ V = IR $，电路中的电压就会因为电流的分流而发生变化，从而导致测量得到的电压值比实际值偏低。

　　2.有源电压探头

　　有源电压探头内部包含有源放大电路。它具有高输入阻抗的特点，输入电阻可以达到100MΩ甚至更高，输入电容非常小，通常在1pF以下。这种高输入阻抗使得有源电压探头在接入被测电路时对电路的影响极小。在测量高频率、高阻抗电路中的电压时，有源电压探头能够更准确地测量到实际的电压值，相比于无源电压探头，它能够减少因探头对电路的负载效应而产生的测量误差。

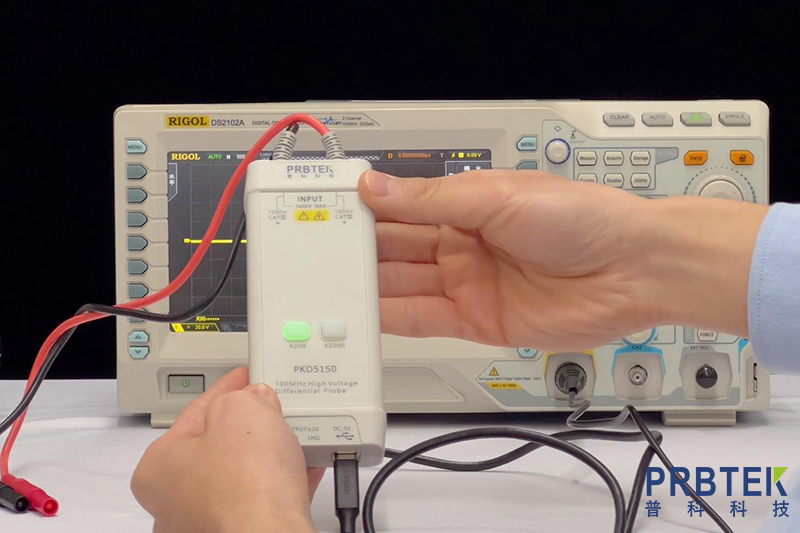

　　3.差分电压探头

　　差分电压探头用于测量电路中两点之间的电压差。它主要用于测量具有共模电压的信号，如在电力电子电路中测量电机驱动器的输出电压等。差分电压探头的共模抑制比(CMRR)是一个重要的指标。如果CMRR不够高，当存在较大的共模电压时，共模电压会干扰差分电压的测量，导致测量得到的电压值出现误差。例如，在测量一个具有100V共模电压和1V差分电压的信号时，如果差分电压探头的CMRR为60dB，共模电压就会对差分电压的测量产生不可忽视的影响，使测量结果偏离真实的1V差分电压值。

　　四、实际应用中的影响案例

　　1.高频电路测量

　　在射频电路中，信号频率可能高达几百MHz甚至数GHz。假设我们要测量一个500MHz、幅度为5V的正弦波信号电压。如果使用无源电压探头，由于其输入电容的存在，在高频下会与被测电路形成一个低通滤波器。根据电容的容抗公式$ X_C=\frac{1}{2\pi fC} $，在500MHz频率下，即使是几个pF的输入电容也会产生不可忽视的容抗，导致信号在探头处发生衰减和失真，测量得到的电压值可能会明显低于5V。而如果使用有源电压探头，由于其极小的输入电容，能够更准确地测量到接近5V的电压值。

　　2.高阻抗电路测量

　　考虑一个高阻抗的传感器电路，其输出阻抗为100MΩ，输出电压为10V。当使用无源电压探头(输入电阻为10MΩ)进行测量时，根据分压原理，测量得到的电压值$ V_{measured}=\frac{10MΩ}{10MΩ + 100MΩ}\times10V\approx0.91V $，与实际的10V电压值相差很大。而使用有源电压探头(输入电阻为1000MΩ)时，$ V_{measured}=\frac{1000MΩ}{1000MΩ + 100MΩ}\times10V\approx9.09V $，测量结果更接近实际值。

　　五、结论

　　综上所述，电压探头的不同确实会影响测试的电压值。在进行电压测量时，尤其是在测量高频、高阻抗电路或者具有共模电压的电路时，需要根据被测电路的特性选择合适的电压探头。如果选择不当，可能会导致测量结果出现较大的误差，从而影响对电路性能的准确判断和分析。
