使用示波器探头的五个有效步骤

　　使用示波器探头进行测量时，遵循正确的步骤非常重要，以确保测量结果的准确性和安全性。以下是使用示波器探头的五个有效步骤：

　　1.选择合适的探头

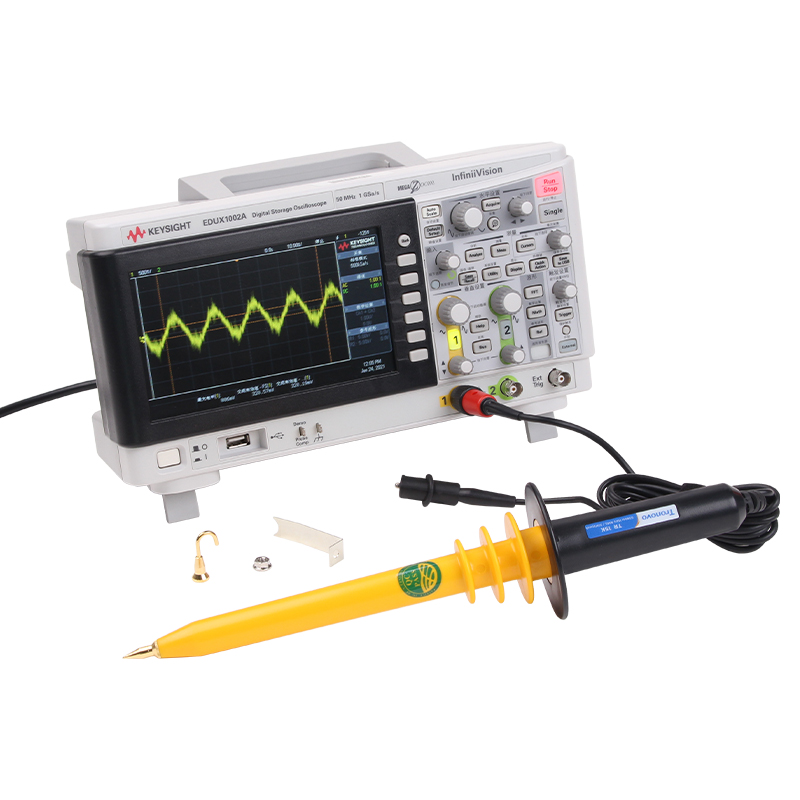

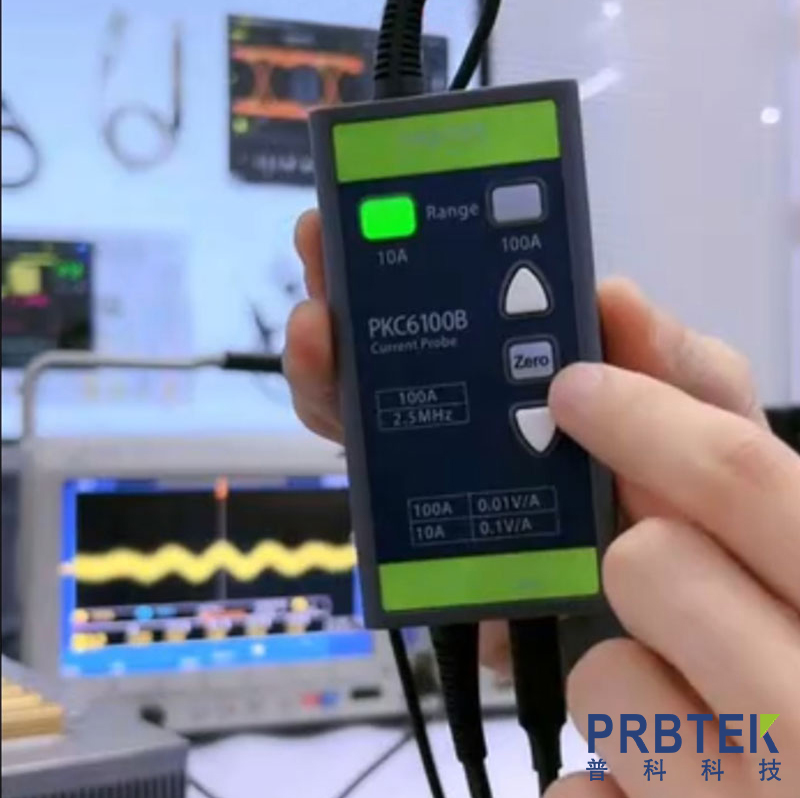

　　类型选择：根据测量需求选择合适的探头类型，如电压探头、电流探头、差分探头等。

　　衰减比选择：根据被测信号的电压范围选择合适的衰减比(如1X、10X、100X等)。10X衰减比是最常用的，可以减少对被测电路的影响。

　　2.连接探头

　　接地连接：将探头的接地夹连接到被测电路的参考地(通常是电路的接地端)。确保接地良好，以避免噪声和干扰。

　　信号连接：将探头的探针连接到被测信号点。如果需要测量高频信号，确保探针与信号点的接触良好，避免虚接。

　　3.校准探头

　　探头校准：大多数示波器都提供探头校准功能。将探头连接到示波器的校准信号输出端(通常是1kHz、1V的方波信号)，调整探头上的校准电容或电位器，使示波器显示的波形正确无失真。

　　检查衰减比：确保探头的衰减比设置与示波器上的设置一致。例如，如果使用10X探头，确保示波器上也设置为10X。

　　4.设置示波器

　　时间基准设置：根据被测信号的频率或周期，设置合适的时间基准(Time/Div)，以便在屏幕上清晰地显示信号波形。

　　电压量程设置：根据被测信号的电压范围，设置合适的垂直量程(Volts/Div)，以确保波形在屏幕上完整显示且不过度放大或缩小。

　　触发设置：选择合适的触发模式(如自动、正常、单次等)和触发源(如CH1、CH2等)，确保波形稳定显示。

　　5.进行测量和分析

　　观察波形：调整示波器的垂直和水平位置，使波形在屏幕上居中显示。观察波形的形状、幅度、频率等参数。

　　测量参数：使用示波器的测量功能(如光标、自动测量等)获取信号的精确参数，如峰峰值、频率、周期、上升时间等。

　　记录和分析：记录测量结果，并根据需要进行进一步的分析。如果发现异常，检查探头连接、接地、校准等步骤是否正确。

　　总结

　　使用示波器探头进行测量的五个有效步骤包括：选择合适的探头、正确连接探头、校准探头、设置示波器参数，以及进行测量和分析。遵循这些步骤可以确保测量结果的准确性和可靠性。
