示波器探头常见问题汇总

　　什么是示波器探头?

　　示波器探头将示波器连接到被测设备(DUT)。然后，探头将信号从DUT传输到示波器进行分析，使您能够测量和测试电信号。

　　示波器探头有哪些不同类型?

　　无源探头：这些探头是最常见的类型，适用于低频测量。它们只包含被动响应输入信号的电阻和电容器等组件。因此，这些探头不需要外部探头电源。

　　有源探头：这些用于高频测量，它们需要为探头中的有源电子元件(如放大器和晶体管)提供外部探头电源，用于提高信号保真度和性能。

　　差分探头：这些由两个传感引线组成，用于测量两个测试点之间的差分电压，其中没有引线接地。

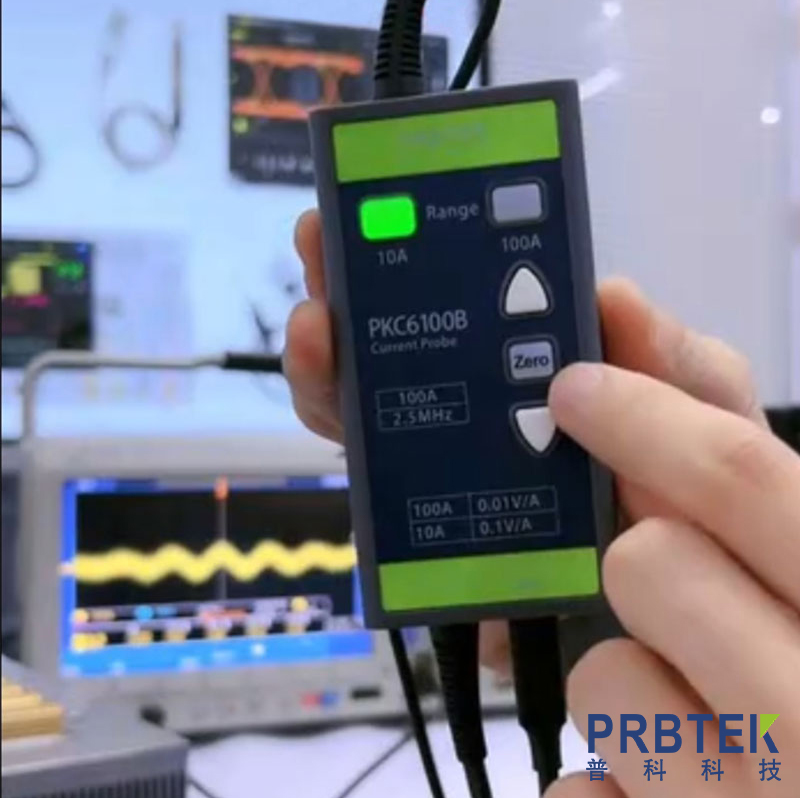

　　电流探头：这些探头测量电流波形。有两种类型——不会破坏电路的钳位型或与电路串联的类型。

　　我可以将任何探头与任何示波器一起使用吗?

　　即使许多探头和示波器使用标准连接器，也不能保证兼容性。验证至关重要：

　　带宽兼容性：探头的带宽应匹配或超过示波器的带宽。

　　•连接器类型：确保探头的连接器与示波器输入匹配。

　　电压和电流额定值：确认探头可以处理示波器的输入范围。

　　您应该参考特定的示波器和探头手册，了解详细的操作和维护指南，这对于有效和准确的测量至关重要。

　　如何使用示波器探头?

　　1.连接探头：您必须将探头的连接器连接到示波器通道输入端，并将探头尖端连接到您要测量的电路中的点。

　　2.补偿探头：许多探头都有补偿调整。您必须将探头连接到示波器的校准信号并调整补偿，直到显示的波形正确。

　　3.设置示波器：您必须调整示波器设置(例如时基、垂直刻度)才能正确显示信号。

　　4.测量：您可以使用示波器的测量功能分析信号。

　　如何维护我的示波器探头?

　　定期校准：定期校准探头以保持准确性。

　　正确操作：不要急剧弯曲电缆;小心处理探头尖端以防止损坏。

　　清洁：您必须保持探头尖端清洁，以便使用探头制造商推荐的适当清洁溶液进行准确测量。

　　储存：当您不使用探头时，请安全储存以避免物理损坏或暴露在极端条件下。
