使用电流探头测量电路板电流的方法

　　在电子工程和电路设计中，准确测量电路板上的电流是确保电路性能和安全的关键步骤。电流探头是一种非侵入式的测量工具，它可以在不中断电路的情况下测量电流。本文将详细介绍如何使用电流探头来测量电路板上的电流。

　　1. 选择合适的电流探头

　　首先，根据被测电路的电流范围和频率选择合适的电流探头。电流探头有不同的规格，包括测量范围、频率响应和精度。确保所选探头能够覆盖被测电流的范围，并且具有足够的频率响应以适应电路的工作频率。

　　2. 准备测量环境

　　在开始测量之前，确保电路板处于稳定的工作状态。关闭电源，检查电路板是否有明显的损坏或短路。确保测量环境干净、无尘，并且有良好的接地。

　　3. 连接电流探头

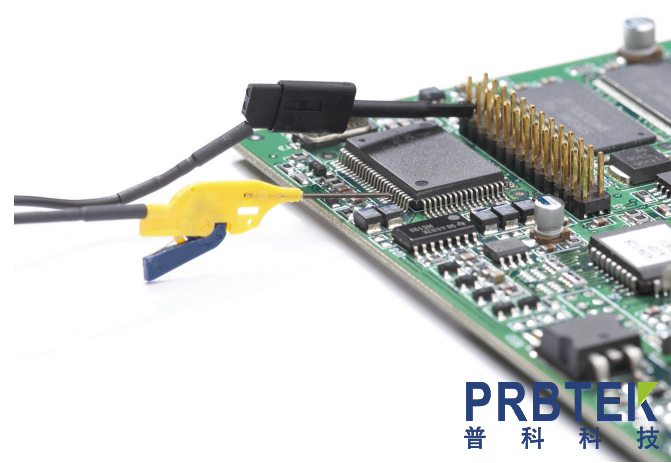

　　将电流探头的夹子打开，轻轻地将探头夹在电路板上的导线上。确保探头完全闭合，夹紧导线，以保证良好的接触。注意不要夹在电路板的元件上，以免损坏元件或探头。

　　4. 设置测量仪器

　　将电流探头的输出连接到示波器、万用表或专用的电流测量仪器上。根据探头的规格设置仪器的量程和频率范围。如果使用的是带有内置放大器的探头，可能还需要调整增益设置。

　　5. 进行测量

　　打开电路板的电源，观察测量仪器上的读数。如果使用的是示波器，可以通过观察波形来分析电流的变化。如果使用的是万用表或专用仪器，可以直接读取电流值。

　　6. 记录和分析数据

　　记录测量结果，并与电路设计规格进行比较。分析电流波形或数值，以确定电路是否工作在正常范围内。如果发现异常，可能需要进一步检查电路板的设计或元件。

　　7. 安全注意事项

　　- 在测量过程中，始终注意安全，避免直接接触带电部分。

　　- 确保所有设备都已正确接地，以防止静电放电损坏电路板或仪器。

　　- 在测量高电压或大电流时，使用适当的个人防护装备。

　　8. 维护和存储

　　测量完成后，关闭所有设备，断开电流探头的连接。清洁探头并妥善存储，以保持其性能和延长使用寿命。

　　通过以上步骤，您可以使用电流探头有效地测量电路板上的电流，从而确保电路的正常运行和性能。正确的测量方法不仅能够提供准确的数据，还能保护设备和操作人员的安全。
