泰克TEKTRONIX低压差分探头P7504的安装使用说明

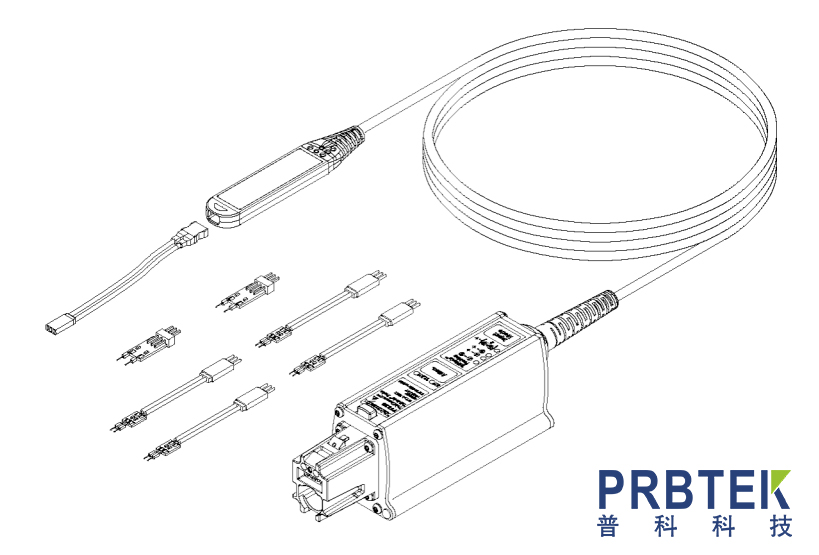

　　泰克TEKTRONIX低压差分探头P7504这种 TriMode 探头可通过一个探头连接完成差分、单端和共模测量。

　　主要功能包括：

　　创新的 TriMode 操作

　　TekConnect 接口

　　带宽(典型)：

　　>4 GHz P7504

　　>6 GHz P7506

　　上升时间 10-90%：

　　<105 ps P7504

　　<75 ps P7506

　　100 kΩ 差分输入阻抗，每侧 50 kΩ

　　安装使用说明

　　说明： 您的 TekConnect 仪器可能需要固件升级方可支持两种 TriMode 探头的全部功能。在连接探头之前，请检查版本要求。

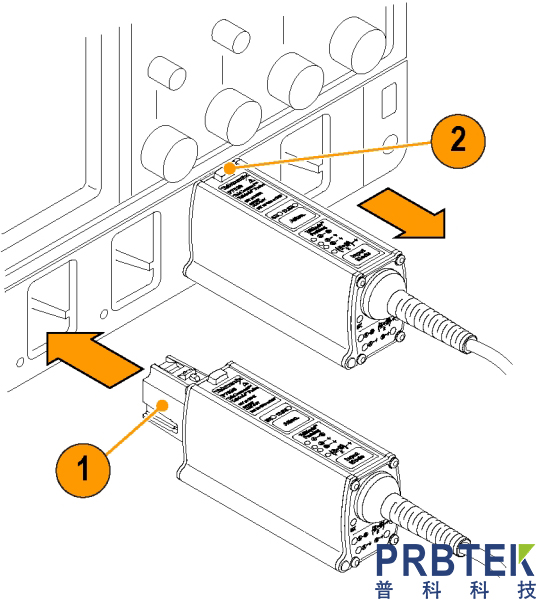

　　1. 将探头推入 TekConnect 插座。完全啮合时，探头会咔嗒一声卡入到位。

　　2. 要断开连接，请先按闭锁释放按钮，然后将探头从仪器中拉出。

　　探头开机

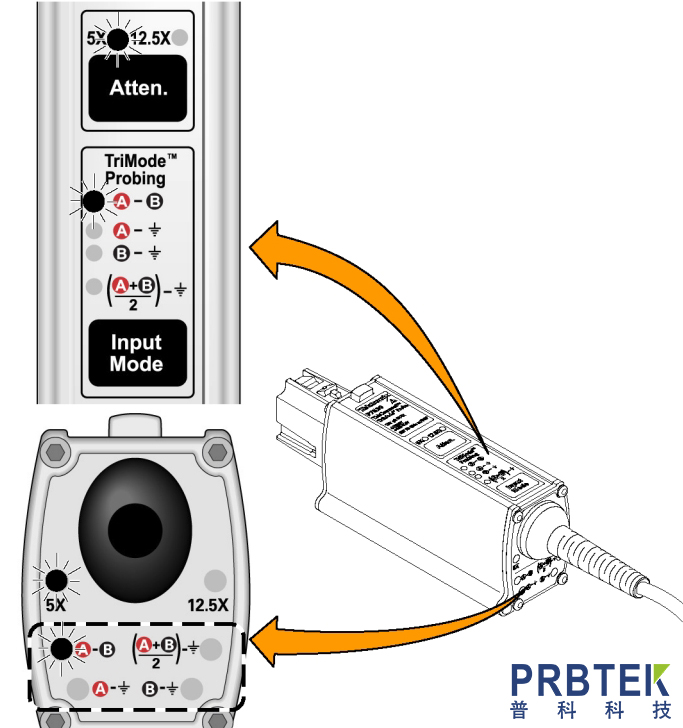

　　探头开机时，在运行自检例行程序所有 LED 将闪亮一次，然后下面的 LED 保持亮起：

　　5X 衰减

　　A – B TriMode(差分)

　　这表示探头处于正常工作模式。

　　说明： 主机仪器将所有探头设置设为探头/通道组合的上次已知状态。

　　如果 LED 都不亮，则仪器可能检测到错误情况。断开连接后重新连接探头以清除错误。

　　将附件连接到探头本体

　　注意： 探头在本体连接器内部带有可更换的触点，在断开连接时可能粘在附件连接器上。为了防止损坏探头，在将附件连接探头本体之前，始终要检查触点仅位于探头本体内部。有关更换方法，请参阅文档光盘内的《P7504 和 P7506 TriMode 探头技术参考》。

　　探头本体和端部的电缆端带有锁定装置，可保证安装正确。请按照以下方法进行连接：

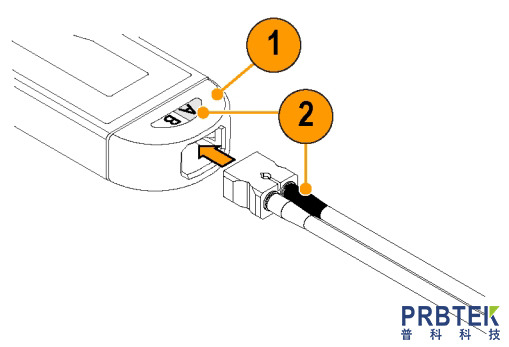

　　1. 调整探头本体使 A 和 B 输入端朝上，如图所示。

　　2. 将带有红条的端部电缆导线对准 A 输入端。

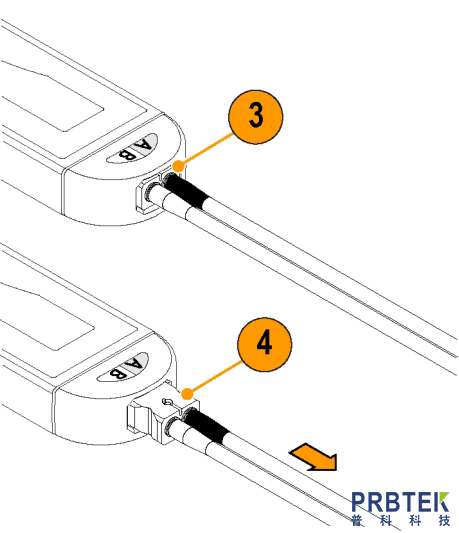

　　3. 用手抓住电缆连接器，将电缆推入探头本体，直至感觉到咔嗒的声音。电缆外壳与探头本体的边沿平齐时，即完全插入。

　　4. 要取下端部，直接从探头本体拔掉电缆即可。

　　测试设置

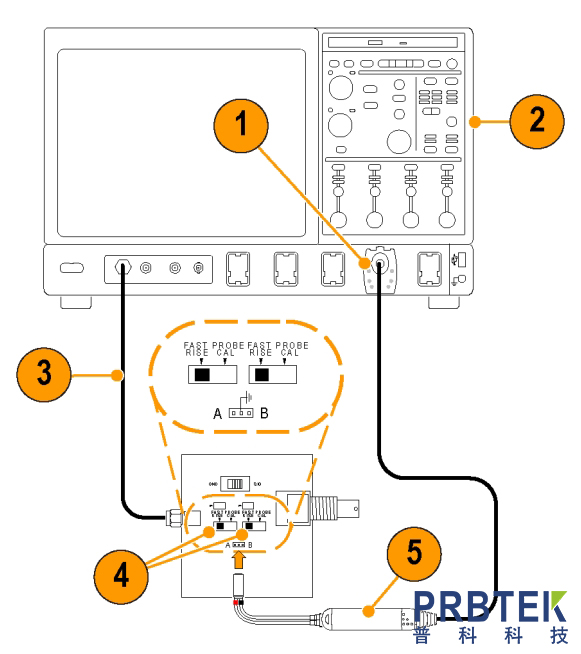

　　1. 将探头连接到示波器的任一通道 (1–4)。

　　2. 设置示波器显示该通道。

　　3. 将 SMA 电缆从示波器上的 Probe Compensation(探头补偿)或 FAST EDGE(快速边沿)输出连接器连接到 TriMode 直流校准板上的 SMA 连接器。

　　4. 将 TriMode 直流校准板上的两个输出开关设为 FAST RISE(快速上升)位置。

　　5. 将探头连接到插换电缆上，然后连接到 TriMode 直流校准板上(注意连接器极性正确)。

　　测试方法

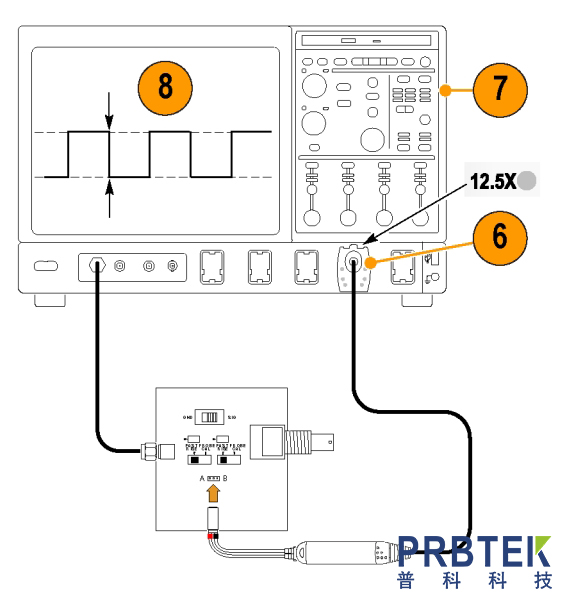

　　6. 将探头衰减设为 12.5X，将输入模式设为 A – B。

　　7. 调节示波器使其显示稳定波形(或按 Autoset(自动设置)按钮)。

　　说明： 如果看不到波形，请检查探头本体处的连接。 ( 见第5页，将附件连接到探头本体)

　　8. 看到稳定方波后，检查其幅度。(使用水平光标。)部分示波器型号的信号输出电平如下所列。

　　TDS6154C：440 mV p-p

　　DPO72004：440 mV p-p

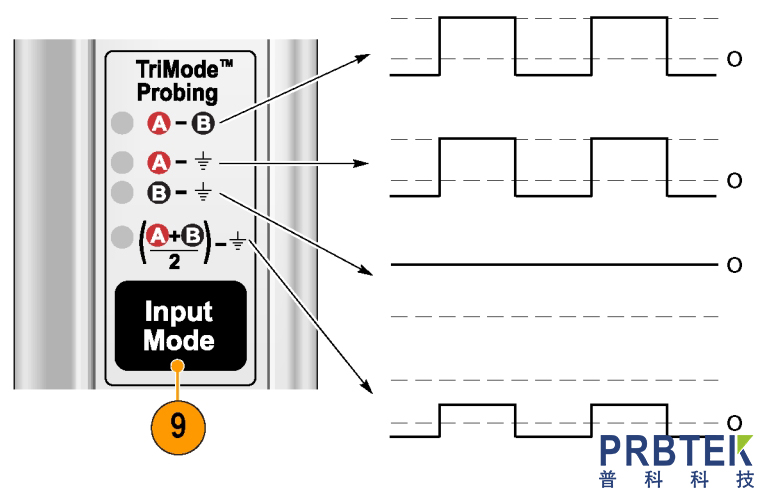

　　9. 循环 Input Mode(输入模式)按钮选择其余选项，将显示的波形与步骤 8 中测得的波形进行对比。

　　A – B(步骤 8 中获得的波形)

　　A – GND(与步骤 8 中的测量具有相同的幅度和极性)

　　B – GND(B 输入端接地;无信号测量)

　　(A+B)/2 – GND(半幅，但与步骤 8 中的测量极性相同)

　　10.将探头衰减设为 5X，将输入模式设为 A – B。

　　11.对于 5X 衰减设置，重复步骤 7 到 9。
