优化探头性能-铁氧体磁芯的应用与位置策略

　　检查探头耦合情况

　　在探头连接到信号的情况下，移动探头电缆并用手抓住它。如果屏幕上的波形显著变化，则表示能量耦合到探头屏蔽层上，导致波形变化。在探头上的电缆上使用铁氧体磁芯可以减少电缆屏蔽层上的共模噪声电流，从而提高探头精度。铁氧体磁芯在探头电缆上产生一个与导体并联的串联阻抗。由于信号通过中心导体上的核心并通过屏蔽层上的核心返回，因此添加到探头电缆上的铁氧体核心不会影响信号。

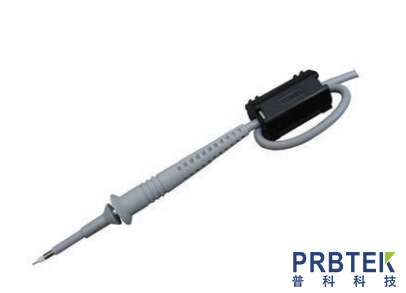

　　图1. 在探针电缆上使用铁氧体磁芯可能有助于提高探针精度。

　　铁氧体磁芯在电缆上的位置很重要。出于方便考虑，您可能想将核心放置在示波器一端。这样可以使探头头更轻，更容易操作。然而，如果将核心放置在电缆的示波器接口一端，其效果将大大降低。

　　对于单端探头，减少接地引线的长度会有所帮助。切换到差分探头将更有效。通常情况下，探头电缆环境对测量结果影响最大。许多用户并不知道，探头电缆环境可能会导致测量结果出现波动，尤其是在高频情况下，这可能会导致用户对测量结果的重复性和质量感到沮丧。
