知用CYBERTEK高频电流探头HCP8150A的操作步骤

　　HCP8000系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括：高带宽，可准确快速捕捉电流波形;高精度，在电流测量量程范围内，精度高达1%，满足大部分测试领域的需要;两个量程可供选择，方便小电流测量;自动消磁调零功能，使用方便;声光过流报警功能，提醒量程切换;电子轻触式按键设计，使用寿命更长;标准的BNC输出接口，可匹配任何厂家示波器。HCP8000系列电流探头常用于开关电源、马达驱动器、电子镇流器、LED照明、新能源等设计和测试应用中。

　　HCP8150(A)钳口可夹住直径达20mm的导线，适用于大电流应用场合;可以测量150A的连续电流和300A的峰值电流，HCP8150提供了12MHz的带宽,HCP8150A提供了22MHz的带宽;探头具有150A (100X)和30A (10X)两个量程可选择，10X量程用于小电流测量，分辨率高达10mA。

　　操作方法：

　　该机器的输出终端设置在内部，使用示波器时，请选择高输入电阻的(1MΩ)。若输入电阻为50Ω，则不能正确测量。

　　确保被测电流不要超过最大电流。超过额定值，磁芯会饱和。磁芯饱和会导致在饱和的过程中发生波形部分被削掉，过大的冲击电流，甚至会导致磁芯无法正确消磁，需重新调零。

　　插入电源后，本机器因自身发热等影响，有可能会有偏差，但大约 30 分钟后会基本稳定。

　　变压器、大电路等强磁场，无线电等强电流靠近时，有可能导致无法正常测定。

　　电压会因为周围温度等产生偏差，所以在连续测定时必须注意。

　　有时被测电流的频率，会导致共振音的产生，这对测定没有影响。

　　会因被测导体在传感器头内的位置不同而产生影响，请把被测导体调至传感器头内中央位置。

　　测定时把开关控制杆推至“unlock”标志消失为止。确认控制杆锁定，整体部分确实关闭。如果整体部分没有确实关闭的话，将不能正常测定。

　　若在高频率领域，插入电路的高电位侧的话，有可能会受到噪音影响，必要时可限定波形观测器的频段，或请插入低电位侧。

　　注意：

　　拔出输出端子时，请在解锁后，拔出连接器，未解锁硬拽或硬拉电缆的话，输出终端会受损。

　　输入 BNC 端子以外的输入端子时，请注意输入端子的极性。

　　持续最大输入范围是由机体自身发热后温度上升形成的固定值，请不要输入超出该固定值的电流，可能会损害机器。

　　持续最大输入范围会因测定电流的频率不同而不同。超过最大电流连续使用会导致探头烧毁。

　　当持续输入超出最大输入范围的电流时，会因传感器的发热，启动内部保护功能，变得不能正常输出。请立即停止输入电流，需要充分冷却后，才能进入下一次的正常运作。

　　如果在高温下，会因为内部过电流保护回路，通过持续最大输入范围以下的测定电流使得保护回路运作。

　　当连接输入超出最大输入范围电流时，让保护功能频繁运作，有可能会损害机器。

　　打开整体部分时，必须通过开关控制器进行操作。

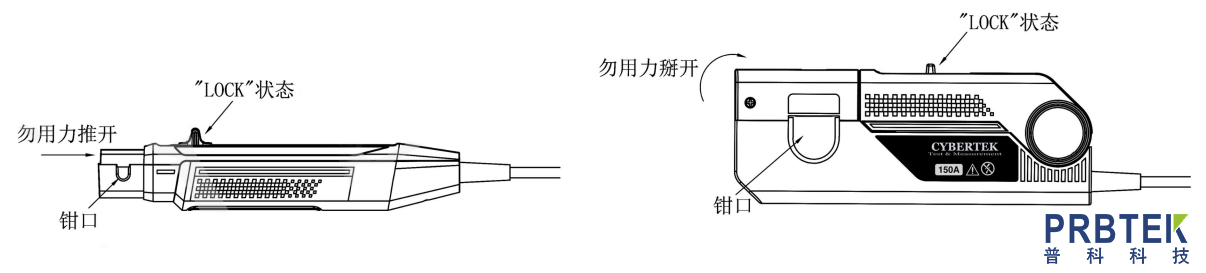

　　在锁住(LOCK)状态下，请不要按下图方向，往整体部分上施加压力。

　　测量前准备：

　　准备好高频电流探头 HCP8000 系列产品、适配器(本公司配套适配器)、示波器。

　　HCP8000 探头接上电源，绿色电源指示灯亮。

　　设置示波器：测量模式接地，示波器调零;示波器测量模式更改为DC 模式。

　　根据被测电流大小，选择合适的量程，探头默认量程为大电流量程。

　　消磁、调零：

　　连接好　HCP8150和示波器(确认示波器的输入阻抗设置为 1MΩ)。

　　锁好探头,“UNLOCK”标志消失代表探头锁好。

　　按一下消磁自动调零按键进行消磁调零，几秒后，会有成功提示音“嘀嘀”两声提示。

　　如果需要手动调整零位偏移，正常上电后，切换到测量的档位，同时按下“Degauss Auto Zero”和“Range”按键，蜂鸣器长鸣一声，“Degauss Auto Zero”灯亮起，表示进入手动调整偏移模式。按“Degauss Auto Zero”零位正向偏移，按“Range”零位反向偏移，调到想要的偏移值后即可进行测试。测试结束后，再同时按下两个按键，蜂鸣器短促响三声，“Degauss Auto Zero”灯灭，退出调整零位偏移模式。

　　测量方法：

　　确认以上步骤无误。

　　拉开传感器的开关控制杆，打开传感器头，使得传感器前端标识的电流方向标记和被测电流流动方向一致，而且把被测导体夹在传感器头中部。

　　把传感器的开关控制杆推至“Unlock”标志消失为止，锁住探头，确认整体部分确实关闭了。观察测试波形，例如 HCP8030 的电流传输比选择的是 0.1V/A(30A 量程)，通过该公式，可以把波形观测器的电压灵敏度换算成电流灵敏度。例如，波形观测器的电压灵敏度是10mV/div 时，那么电流灵敏度是 100mA/div。
