使用探头测量电路板上的电流的方法

　　在电子电路设计和故障排除中，测量电路板上的电流是一项常见的任务。通过正确使用探头，可以安全、准确地测量电路中的电流，帮助工程师诊断问题并验证设计性能。本文将介绍使用探头测量电路板上电流的方法。

　　1. 选择合适的电流探头：

　　要测量电路板上的电流，首先需要选择适当的电流探头。电流探头通常具有不同的额定电流范围和输出类型。根据被测电路的电流范围，选择合适的电流探头是非常重要的。确保所选探头的额定电流范围能够覆盖被测电路的电流范围，并且符合所用示波器或万用表的输入要求。

　　2. 连接电流探头：

　　将所选的电流探头正确连接到示波器或万用表上。通常，电流探头会有一个连接到测量仪器的插口，另一个连接到被测电路中的电流路径。确保连接正确并牢固，以避免产生不准确的测量结果或损坏测量设备。

　　3. 校准电流探头：

　　在进行实际测量之前，通常需要对电流探头进行校准，以确保其输出与实际电流值相匹配。一些电流探头可能需要定期校准，而其他一些则可能具有较长的校准稳定性。遵循制造商的指南进行校准，以确保测量的准确性。

　　4. 测量电路板上的电流：

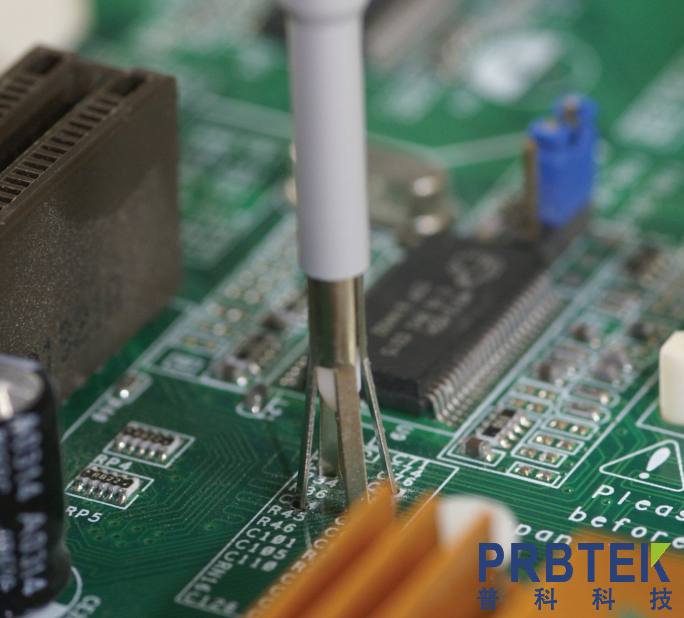

　　一旦电流探头连接并校准好，就可以开始测量电路板上的电流。将电流探头放置在电路中的电流路径上，并确保测量设备已经正确设置以读取电流值。在进行测量时，注意避免对电路造成影响，并确保测量设备和电路板处于安全状态。

　　5. 分析测量结果：

　　一旦完成测量，分析并记录测得的电流值。如果需要，在不同条件下进行多次测量以验证结果的一致性。根据测量结果，评估电路的性能或者用于故障排除。

　　6. 安全注意事项：

　　在测量电路板上的电流时，务必遵循安全操作规程。确保测量设备和电路板处于合适的工作状态，并注意避免触及高压部分。在测量高电流时，特别要注意探头和连接线的额定电流范围，以避免损坏设备或引发安全风险。

　　总之，使用探头测量电路板上的电流需要选择合适的电流探头、正确连接和校准探头、进行准确的测量并注意安全事项。通过正确的操作，可以获得准确的电流测量结果，并为电路设计和故障排除提供有力支持。
