泰克TEKTRONIX无源电压探头P5050B的使用说明

　　泰克P5050B探头是高阻抗无源探头，专为与Tektronix地基示波器(包括DPO/MSO/TDS3000/4000/5000/7000系列示波器)一起使用而设计。探头的带宽500MHz，衰减为10倍。P5050B探头的赔偿范围为15至22pF。

　　将探头连接到示波器

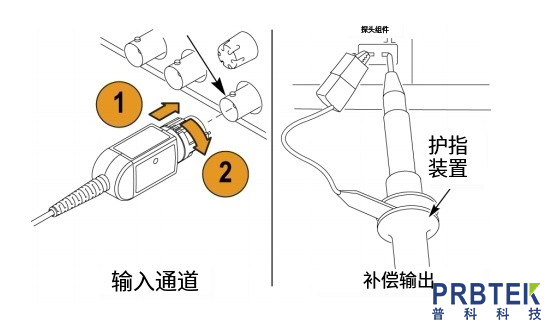

　　如下图所示，将探头连接到示波器上。

　　补偿探头

　　由于示波器输入特性的变化，在将探头从一个示波器通道移动到另一个通道后，探头的低频补偿可能需要调整。如果以1ms/division显示的1 kHz校准方波在前缘和后缘之间显示显著差异，请执行以下步骤以优化低频补偿:

　　1.将探头连接到您计划用于测量的示波器通道。

　　2.将探头连接到示波器前面板上的探头补偿输出端子。

　　警告为了避免触电，只连接到示波器上的探头补偿信号进行调整。

　　为避免触电，补偿调整时只能使用绝缘调整工具。

　　3.按AUTOSET或调整示波器以显示稳定的波形。

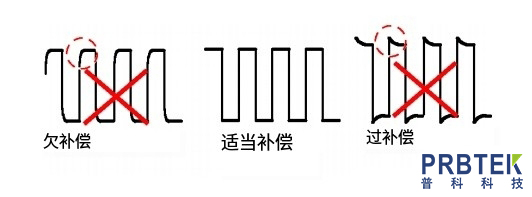

　　4.调整探针中的微调器，直到您在显示屏上看到一个完美的平顶方波。(见插图)
