Micsig麦科信高压差分探头MDP1500的使用操作步骤

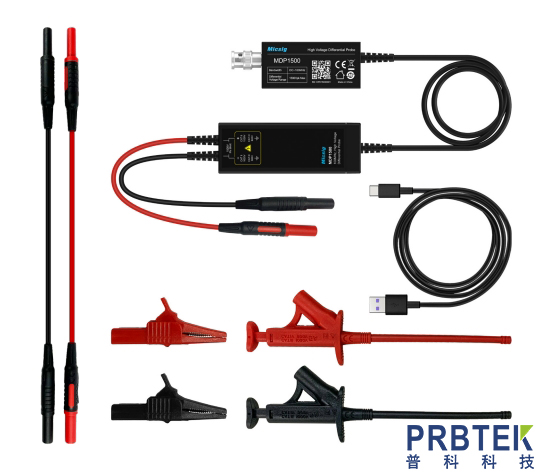

　　基于光隔离探头技术重新定义的 MDP 系列高压差分探头，具有超低底噪，优秀的幅频特性和业界更高的共模抑制比，助力您轻松应对各种高频高压信号测试。

　　MDP 系列高压差分探头具有以下特点：5MHz 带宽限制功能(DP7000 不支持此功能)，一键调零功能，过压报警功能，7000V 最大差分输入电压，通用 BNC 接口，支持 USB 供电，超小的体积及精致的外观。

　　注意事项

　　1) 开始测量前，需要对探头的零点进行校准：

　　先将两输入端短路，上电，轻按 “Zero” 按键，档位指示灯交替闪烁，5 M H z 指示灯闪烁后，探头发出“滴”一声，说明校准成功;当探头发出三声短促的“滴”声，说明校准失败，需重新校准。

　　2) 差分探头连接示波器时，示波器的带宽应不低于探头的带宽，通道输入阻抗为 1MΩ。

　　3) 建议开机预热 10 分钟后使用，以得到更精确的数据。

　　4) 当探头的档位指示灯一直闪烁且发出急促的蜂鸣声时，是过压警告的现象，应该切换高档位。

　　操作步骤

　　1) 探头供电：使用标配 USB Type-C 线将差分探头连接至示波器 USB 接口进行供电;

　　2) 连接示波器：将探头 BNC 接口与示波器通道输入相连(注意请确认示波器接地正常);

　　3) 选择档位：根据被测电压范围选择合适的电压档位;

　　4) 连接被测对象：将信号输入线连接(使用测试夹或者测试钩)至被测对象开始测量;如果产生过压报警，请立即断开电源和输入;

　　5) 设置示波器。

　　* 注意：在测量时应尽量不要使用输入延长线，否则会引入更多的噪声。如果必须要额外加长输入线，则应保证延长线的长度相同且进行双绞操作，而且输入频率不超过 5MHz，如果超过 5MHz 输出会有一定的误差。
