泰克TEKTRONIX低压差分探头P6247的安装使用说明

　　P6246和P6247是带TekProbeII接口的高带宽差分探头。P6246探头的带宽为400MHz,P6247探头的带宽为1 GHz。两种探头都具有低电路负载、高共模抑制，并配有附件，可适应各种各样的应用。

　　TekProbeII接口是泰克TDS系列示波器的标准配置。泰克1103TekProbe电源可用于没有TekProbe接口的仪器。

　　安装

　　在连接P6246或P6247差动探头的输出端之前，请确定您的示波器是否具有TekProbeII接口。见图1。

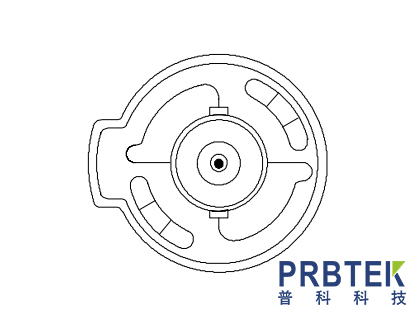

　　图1:TekProbell接口的输入连接器

　　带有TekProbell接口的仪器(泰克TDS400、500、600和700系列示波器)

　　在具有TekProbeII接口的仪器上，只需将探头连接到输入端。TekProbeII接口提供电源，选择正确的显示缩放比例，并在示波器输入端自动设置50终止。

　　注意:TDS 400和TDS400A系列示波器不解释P6246和P6247差分探头的比例因子编码。此问题仅在探头位于÷1位置时才明显。为了纠正这个问题，当你在÷1位置使用探针时，将测量值(或比例因子)除以10。

　　不带TekProbeIl接口的仪器

　　对于没有TekProbe接口的仪器，您必须订购可选的1103电源。每个1103可以为两个探头供电。示波器的输入端也必须终止为50Ω。

　　当您设置探头的衰减时，您必须在测量中考虑该衰减。例如，如果探头设置在÷10，仪器显示0.2Vp-p信号，则信号的实际振幅为2Vp-p。

　　输入电压极限

　　该P6246和P6247差分探头是专为探测低电压电路。在探测电压之前，请考虑最大输入电压的限制、共模信号范围和差模信号范围。

　　最大输入电压

　　最大输入电压是每一个输入都能承受而不损坏探头的输入电路的最大对地电压。

　　注意：为了避免损坏P6246和P6247差分探头的输入，每个输入和地之间的电压不要超过+25V(DC+峰值AC)。

　　共模信号范围

　　共模信号范围是在不使探头的输入电路饱和的情况下，相对于地，可以施加到每个输入端的最大电压。超过共模信号范围的共模电压可能产生错误的输出波形，即使在满足差模规范时也是如此。

　　要验证共模信号是否符合规格，请将探头设置为÷10，临时将一个探头输入端接地，并将另一个探头输入端连接到差分信号。重复该过程以测试差分信号的另一个输出。

　　差分模式信号范围

　　差模信号范围是(+)和(-)输入之间的最大电压差，探头在不使信号失真的情况下可以接受。电压过大的失真会导致无效的测量。

　　衰减设置

　　差分探头有两个衰减设置:÷1和÷10。÷1设置为低幅度信号提供最佳的信噪比性能。÷10设置将差模信号范围增加10倍。

　　直流拒绝

　　直流抑制模式消除了探头输出的直流分量。当将探头与不允许直流输入的仪器(如频谱分析仪)一起使用时，或当测量叠加在大差分偏移分量上的小振幅信号时，直流抑制非常有用。

　　直流抑制产生一个内部偏移，该偏移抵消了信号的直流分量。这种调零方法消除了对输入耦合电容的需要，这将大大降低CMRR性能，并要求探针尖端的插件附件。

　　由于输入总是直接耦合，直流抑制模式不会增加直流分量的共模和差模动态范围。直流抑制模式也禁止任何外部偏移调整的能力。

　　探头接地

　　差分测量不等于“浮动”测量。除了探头上的(+)和(-)输入外，还有一个接地(公共)输入。(见图2和图3)

　　注意：为避免损坏被测电路，仅将探头接地(普通)连接到接地参考点。

　　无论是否连接了接地(公共)，都可以使用探头进行差分测量。

　　有一些应用可能需要一个接地参考连接来保持测量精度。一般来说，当探测与地面完全隔离的电路，如电池供电的设备时，这是必要的。然而，在大多数应用中，对地共模阻抗大于差分阻抗。因此，添加探针接地引线不会改善测量的高频性能。

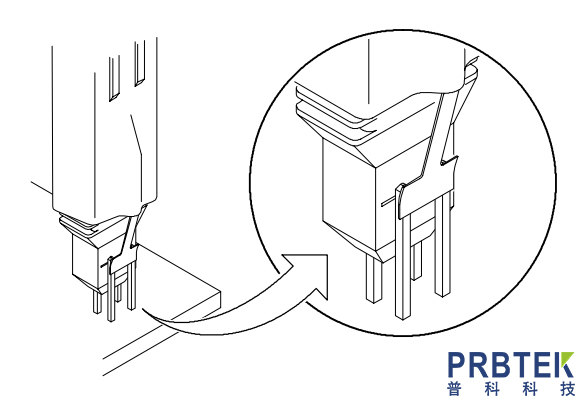

　　图2:使用短接地触点

　　输入阻抗和探头负载

　　当你把探头的输入端连接到电路上时，你在电路中引入了一个新的电阻、电容和电感。P6246和P6247差分探针的每个输入都有一个特性Of100 k Q t ó grund in pi，than1较少第四节，见图3。

　　对于频率较低的信号，每个输入端的100kΩ输入阻抗足够大，以防止输入端负载信号源。源阻抗越大，信号频率越高，就越应该考虑这些因素。

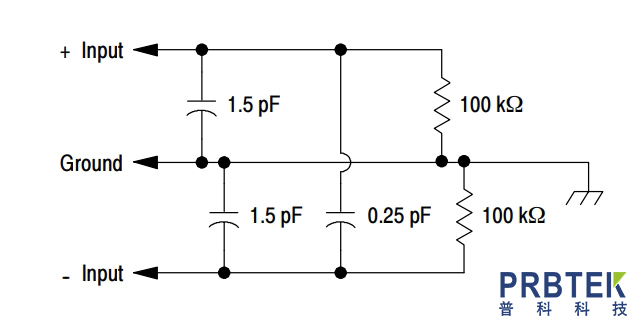

　　图3:典型的探针输入模型

　　随着信号源在输入端上的阻抗增加，探头对信号源的负载越大，信号幅度就越小。

　　信号的频率也会影响信号的测量。随着信号频率的增加，探头的输入阻抗减小。探头的阻抗相对于源的阻抗越低，探头对被测电路的负载就越大，信号幅度也就越小。
