PKC6100系列电流探头在工业变频器研发测试中的应用方案

一、客户背景

客户名称：某工业自动化设备有限公司

行业：工业自动化行业，专注于中高压工业变频器的研发、生产与销售，产品广泛应用于机床、水泵、风机等工业设备的节能调速领域。

测试需求：对公司研发的某款高压工业变频器进行输出电流参数测试。

二、应用所需整套仪器

三、系统搭建

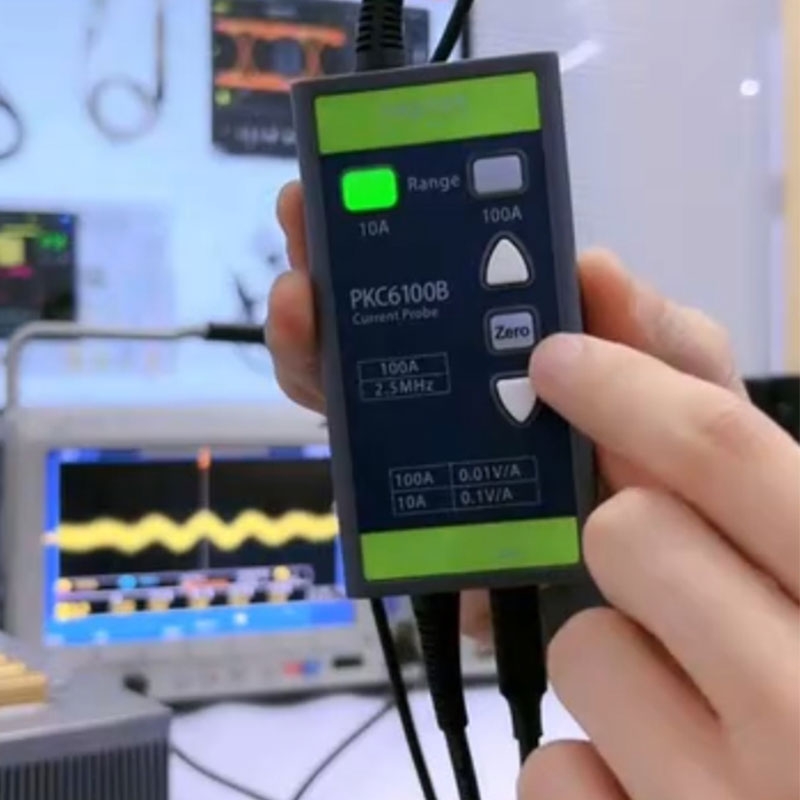

1. 将USB电源适配器接入220V交流电源，通过USB线缆连接至PKC6100B电流探头的USB供电接口，确保探头供电稳定，供电电压为DC 5V。

2. 使用BNC连接线一端接入电流探头的BNC信号输出接口，另一端对应接入示波器的2个信号通道（通道1、通道2），确保连接牢固。

3. 根据被测工业变频器输出导体直径（≤13mm，符合PKC6100B探头最大导体直径要求），打开电流探头钳口，分别夹住变频器输出端的A相、B相导体，确保钳口闭合紧密，且电流流向与探头钳头指示方向一致。

4. 将示波器输入阻抗设置为1MΩ，探针类型选择电流模式，根据电流探头量程设置对应通道的衰减倍数——若选用100A量程，示波器通道衰减倍数设为100X；若选用10A量程，衰减倍数设为10X。

5. 按下电流探头上的自动调零按键，待蜂鸣器发出“滴”1声后，说明调零成功；若发出3声“滴滴滴”，则检查探头安装环境后重新调零，调零完成后避免大范围挪动探头。

四、测试方法

1. 通过变频器测试台架，依次设置“空载启动工况”（变频器输出频率50Hz，无负载接入）、“额定负载工况”（输出频率50Hz，接入50kW标准负载）、“变频调速工况”（负载50kW，输出频率从50Hz线性提升至100Hz，调速时间8s）三种核心测试工况。

2. 根据被测工业变频器额定输出电流（50Apk左右），将两台PKC6100B电流探头均设置为100A量程，确保覆盖变频调速及负载切换时的电流峰值（不超过100Apk探头最大测量电流），保障测试安全性与数据完整性。

3. 启动测试台架，同步开启示波器波形采集功能，分别记录三种工况下U相、V相电流的实时波形数据，每个工况重复测试3次，确保数据的重复性与可靠性。

4. 测试过程中密切关注电流探头状态，若出现蜂鸣器长响、按键灯闪烁，说明电流超出量程，立即停止测试，检查测试台架参数设置是否合理。

五、总结

本次应用方案采用普科科技PKC6100B电流探头搭配客户现有示波器，构建了一套高效、精准的工业变频器电流测试系统。方案所选PKC6100B电流探头具备宽带宽（DC~2.5MHz）、高精度、USB便捷供电等核心优势，可精准捕捉变频器不同工况下的交流电流、谐波电流及动态电流突变信号，且完美兼容现有测试设备，有效降低了客户研发测试成本。
