PKDV5151差分探头在变频器IGBT驱动测试中的应用方案

一、客户背景与测试需求

客户行业：工业变频器制造商测试需求：随着变频器开关频率提升至20kHz以上，需要精确测量IGBT模块的驱动波形质量。

具体需求包括：

安全要求：驱动信号共模电压高达1500V，需安全隔离测量

精度要求：需准确捕获≤100ns的脉冲宽度失真，测量误差≤3%

兼容性：需兼容客户现有示波器（带宽200MHz，输入阻抗1MΩ）

二、测试系统配置方案

基于PKDV5151的优异参数，配置如下测试系统：

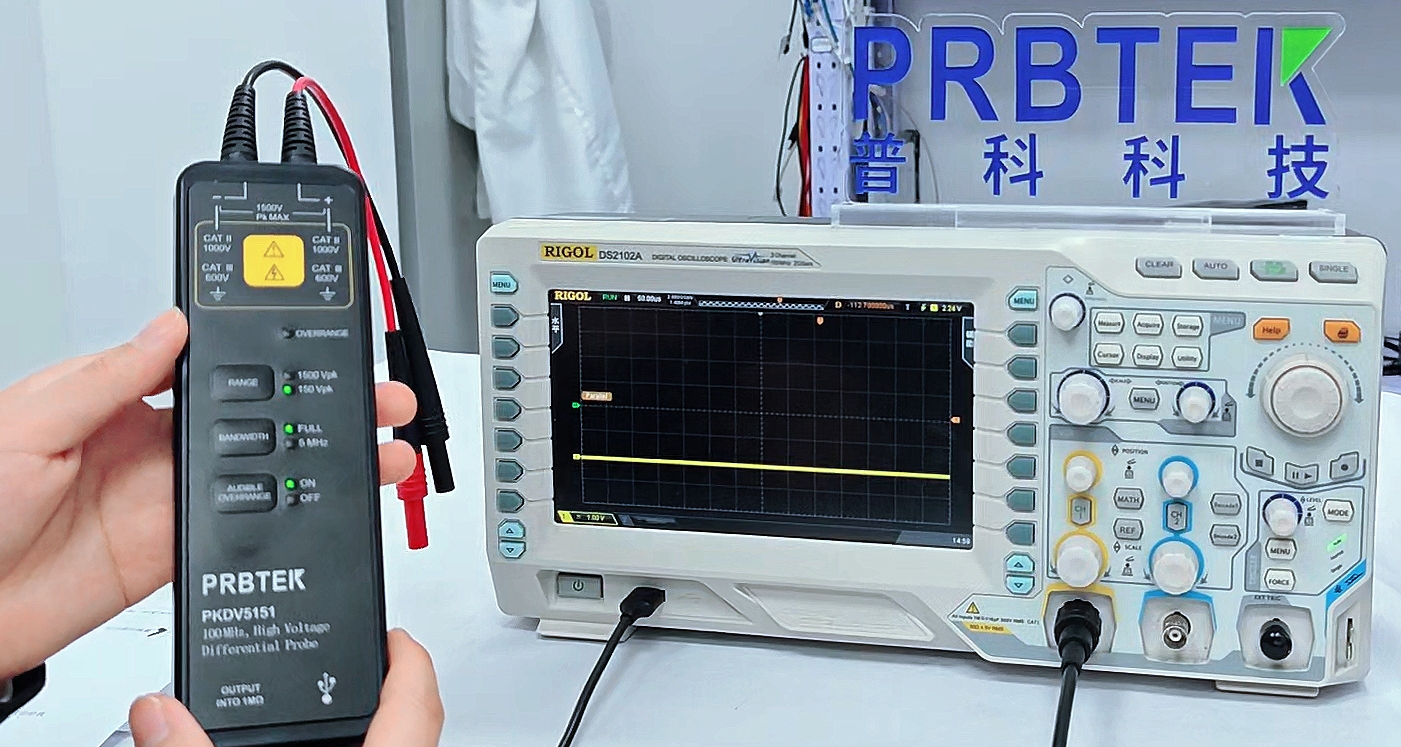

核心测量设备：差分探头：PRBTEK PKDV5151（1套）

关键参数：带宽100MHz，上升时间≤3.5ns ;双量程：50X（±150V）、500X（±1500V） ;共模抑制比：DC>80dB，100kHz>60dB

示波器：Keysight DSOX4024A（1台） 带宽200MHz，采样率2GSa/s

配备功率分析选件

辅助设备：

高压电源：ITECH IT6523C（0-1kV）

温度记录仪：Fluke 2680A

安全装备：CAT III 1000V绝缘手套、绝缘垫

三、系统搭建与连接方案

物理连接：将PKDV5151设置为500X量程，BNC输出连接示波器CH1 ;探头差分输入正极接IGBT门极，负极接发射极 ;确保所有设备共地，接地电阻<0.1Ω

电气参数设置：示波器输入阻抗：1MΩ ；探头衰减比设置：500X ；采样率：1GSa/s ；存储深度：10M点。

四、测试方法与流程

驱动信号质量测试：上升/下降时间测量：在空载条件下，捕获IGBT开关波形 ,使用示波器上升时间测量功能，验证≤3.5ns的指标。

共模抑制测试：在母线电压800V条件下运行，验证CMRR>60dB@100kHz的实际表现

脉冲保真度测试:测量最小脉冲宽度100ns的波形失真,分析振铃幅度和频率特性。

开关损耗分析：同步连接电流探头（PKC7030H）至CH2 ,使用示波器数学运算功能，计算瞬时功率,积分计算开关能量损耗。

五、测试结果分析

经过系统测试，PKDV5151表现出色。

精度验证：实际测量误差≤1.8%，优于标称±2% ；100ns脉冲宽度测量误差<2ns ；共模抑制实测>65dB@100kHz

安全性验证：在1500V共模电压下稳定工作 ；连续工作2小时温升<15℃ ；完全满足CAT III 600V安全标准

关键数据对比：

六、应用总结

PKDV5151差分探头在该应用场景中展现出三大核心优势：

1. 精准的测量能力：

100MHz带宽和≤3.5ns上升时间确保准确捕获IGBT驱动细节，±2%的精度为驱动电路优化提供可靠数据支撑。

2. 卓越的共模抑制：

在1500V高压环境下仍保持>60dB的共模抑制比，有效消除功率回路干扰，提供干净的驱动波形。

3. 完善的安全设计：

CAT III 600V认证确保测量安全，双量程设计兼顾小信号精度和大电压测量需求。

本方案验证了PKDV5151在工业变频器测试中的实用价值，其优异的性能指标和可靠的安全设计，使其成为功率电子驱动测试的理想选择。
