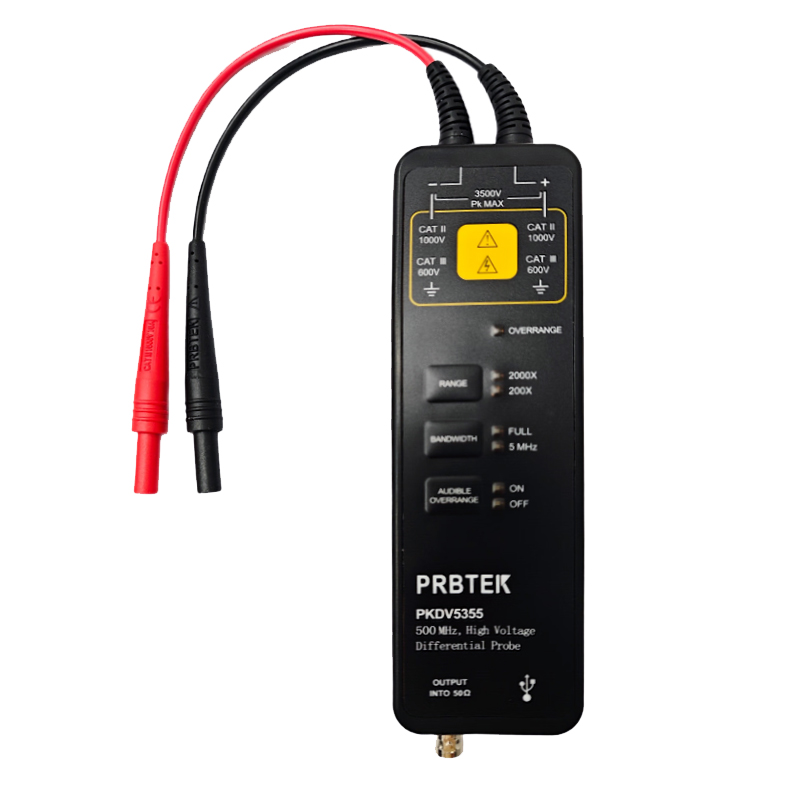

PRBTEK高压差分探头PKDV5355在新能源汽车电控系统测试中的应用案例

　　一. 客户背景

　　客户名称：某新能源汽车科技有限公司

　　行业：新能源汽车电驱动系统研发

　　测试需求：

　　需要精确测量电控系统中IGBT模块的开关波形(Vce、Vge)

　　测量环境存在共模噪声干扰

　　待测信号电压范围±1500V，上升时间<50ns

　　需兼容现有示波器(Keysight DSOX3054T，500MHz带宽)

　　二. 方案配置

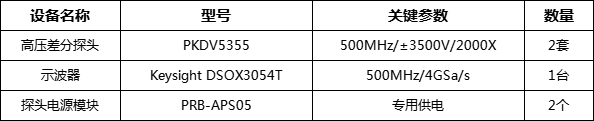

　　2.1 硬件配置

　　2.2 连接拓扑

　　IGBT测试点 → PKDV5355(2000X衰减) → 示波器CH1

　　↓

　　PKDV5355(200X衰减) → 示波器CH2(参考信号)

　　三. 实施细节

　　3.1 具体测试步骤

　　(1).探头校准

　　使用示波器自带的1kHz/5V方波信号源进行零偏校准

　　在200X模式下验证衰减比精度(实测误差<±1.5%)

　　(2).IGBT开关波形测试

　　将探头正负极分别连接至：

　　正极：IGBT集电极(C极)

　　负极：IGBT发射极(E极)

　　设置2000X衰减模式(对应7V/div示波器量程)

　　(3).抗干扰处理

　　采用星型接地策略：所有探头地线接至同一接地点

　　在示波器端启用带宽限制(200MHz)抑制高频噪声

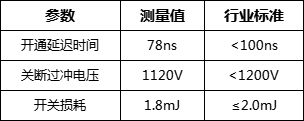

　　3.2 实测数据

　　四. 客户收益

　　(1).精度提升

　　相较原用100MHz探头，开关时间测量误差从±5ns降低至±1ns

　　(2).成本优化

　　单次测试节省2小时人工调试时间

　　避免采购进口探头(节省约$8,000/套)

　　(3).故障诊断

　　成功捕捉到原方案未发现的栅极振荡现象(频率12MHz)

　　5. 服务支持

　　提供3年质保(含2次免费校准服务)

　　7×24小时技术响应(实测平均响应时间<30分钟)

　　定制化探头附件(可选配高温绝缘套件，支持125℃环境)
