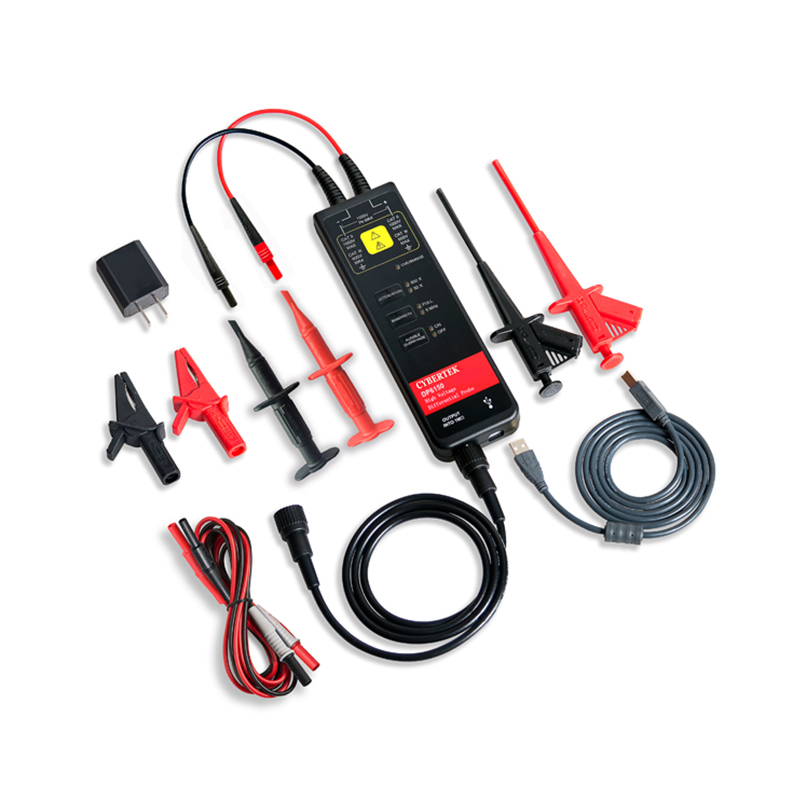

概 述
DP6000系列高压差分探头是具有浮地测量功能的高压差分探头。其带宽最高达到70MHz，满足了大部分测试系统的需要;丰富的量程可供选择，其差动测量电压范围满足大部分测试电路的要求;用户可进入测试模式，调整偏置电压，探头长期使用后若出现失调现象，用户可进入该模式，调整偏置，实现归零;电子轻触式按键，使得使用寿命更长;具有5MHz带宽限制功能选择，5MHz频率带宽满足大部分开关电源中FETs的开关频率的测量，并可以滤除更高频率的噪声和干扰;带有声光报警功能，且可手动关闭声音报警功能，更具有人性化设计;USB供电接口，使用更加方便灵活;探头配备标准的BNC输出接口，可与任何厂家的示波器配合使用(要求示波器的输入阻抗设置为1MΩ;当选择50Ω时，衰减倍数会多衰减一倍)测量被测电路波形;自动保存功能，防止掉电后用户重复操作。探头具备良好的共模噪声抑制能力，输入端具有较高的输入阻抗和较低电容，可以准确高速地测量差分电压信号。可广泛用于开关电源﹑变频器﹑电子镇流器﹑变频家电和其它电气功率装置等的研发﹑调试或检修工作中。
电气规格
型 号 | DP6350 | ||
带宽(-3dB) | 70MHz | ||
上升时间 | ≤5ns | ||
精度 | ±2% | ||
量程选择(衰减比) | 100X/1000X | ||
最大差分测量电压 (DC + Peak AC) | 100X | ±350V | |
1000X | ±3500V | ||
共模电压(DC + Peak AC) | ±3500V | ||

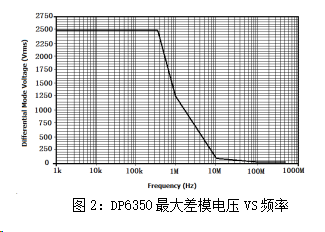

最大差模电压VS频率曲线 | 参考图2 | ||
最大输入对地电压（Vrms） | 600V CATIII 1000V CATII | ||
输入阻抗 | 单端对地 | 5MΩ | |
两输入端 | 10MΩ | ||
输入电容 | 单端对地 | ＜4pF | |
两输入端 | ＜2pF | ||
CMRR | DC | ＞80dB | |
100kHz | ＞60dB | ||
1MHz | ＞50dB | ||
噪声(Vrms) | 100X | ＜100mV | |
1000X | ＜600mV | ||
过载指示电压阀值 | 100X | ≥350V | |
1000X | ≥3500V | ||
延时时间 | 探头主机 | 9ns | |
BNC线(1m) | 5ns | ||
带宽限制(5MHz) | ≥-3dB@5MHz | ||
过载指示灯(红灯) | 有 | ||
过载报警声 | 有(可选择关闭) | ||
自动保存功能 | 有 | ||
偏置可调功能 | 有（进入测试模式下调整） | ||
终端负载要求 | ≥100kΩ | ||
电源 | USB 5V/2A适配器 | ||
安全符合标准 | EN61010-1: 2010 | ||
EMC符合标准 | EN61326-1:2013 EN61000-3-2:2006+A1:2009+A2:2009 EN61000-3-3:2013 | ||
