1.概 述
CPL8100C/D 系列产品是一款能够同时测量直流和交流的电流探头，是业界独创的示波器探头+ 钳形电流表合二为一的仪器。无需连接任何设备直接显示电流有效值，同时也可以连接示波器测量波形。钳形电流表功能的显示精度高达 4 位半。业界独创的电池和 USB 双供电。
CPL8100C/D测量电流最大为100A峰值(70.7A RMS)，CPL8100C带宽为600kHz(-3dB),CPL8100D带宽为2MHz(-3dB)。提供两个量程切换(10A和100A档位)，根据电流大小选择合适量程;具有自动调零功能，使用方便;带有电源和电池低电压报警指示灯，过载报警声;可使用电池供电或者外部电源供电，使得测量更加方便;标准的BNC输出接口,方便和示波器等其它设备的连接，可使用BNC转双香蕉插头连接万用表测量AC和DC电流;带有LCD显示屏，可显示DC~400Hz有效值。通常用于工频测量﹑电机驱动﹑电源等场合。
2.CPL8100C电气特性
测量条件：23℃,60%RH,附近无载流线，被测导线穿过中心测试，负载阻抗1MΩ。
档位 | L | H | ||
电流范围 | 50mA~10A峰值 | 1A~100A峰值 | ||
BNC输出量程灵敏度 | 0.1V/A | 0.01V/A | ||
LCD显示值 | DC~400Hz有效值 | |||
典型DC精度 | 3%±50mA | 500mA~40A峰值：4%±50mA；40A~100A峰值：±15%最大值 | ||
带宽 （-3dB） | DC-600kHz 参考典型幅频特性(图1） | |||

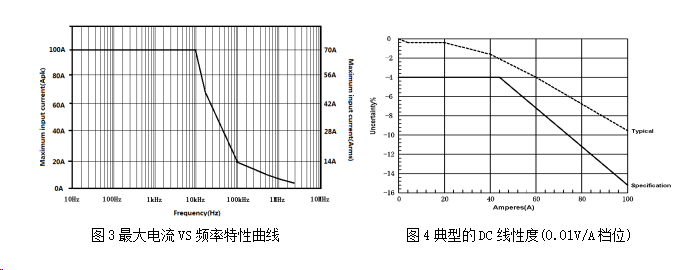

| 最大电流VS频率特性曲线 | 参考图3 | |||
相移 | DC～65Hz：<1.5° | DC～65Hz：<1° | ||
典型的DC线性度 | 在H档位（0.01V/A）时典型的DC线性度 参考图4 | |||
上升时间 | ≤583ns | |||
最大工作电流 | 见电压及电流额定值表 | |||
最大工作电压 | 见电压及电流额定值表 | |||
最大浮动电压 | 见电压及电流额定值表 | |||
工作电压RMS | CATI 600V CATII 600V CATIII 300V | |||
共模电压RMS | CATI 600V CATII 600V CATIII 300V | |||
典型电池类型和寿命 | 4节5号碱性电池/ 72小时 | |||
低电池指示功能 | 当电池电压＜4.3V时, 电池指示灯红色报警 | |||
过载指示功能 | 被测电流超过量程，蜂鸣器响 | |||
3.CPL8100D电气特性
档位 | L | H | ||
电流范围 | 50mA~10A峰值 | 1A~100A峰值 | ||
BNC输出量程灵敏度 | 0.1V/A | 0.01V/A | ||
LCD显示值 | DC~400Hz有效值 | |||
典型DC精度 | 3%±50mA | 500mA~40A峰值：4%±50mA；40A~100A峰值：±15%最大值 | ||
带宽 （-3dB） | DC-2MHz 参考典型幅频特性(图2） | |||
最大电流VS频率特性曲线 | 参考图3 | |||
相移 | DC～65Hz：<1.5° | DC～65Hz：<1° | ||
典型的DC线性度 | 在H档位（0.01V/A）时典型的DC线性度 参考图4 | |||
上升时间 | ≤175ns | |||
最大工作电流 | 见电压及电流额定值表 | |||
最大工作电压 | 见电压及电流额定值表 | |||
最大浮动电压 | 见电压及电流额定值表 | |||
工作电压RMS | CATI 600V CATII 600V CATIII 300V | |||
共模电压RMS | CATI 600V CATII 600V CATIII 300V | |||
典型电池类型和寿命 | 4节5号碱性电池/ 72小时 | |||
低电池指示功能 | 当电池电压＜4.3V时, 电池指示灯红色报警 | |||
过载指示功能 | 被测电流超过量程，蜂鸣器响 | |||
