一、产品概述
随着现代电力电子的高速发展，SiC/GaN功率器件的应用越来越广泛，工程师需要测量频率高达数百kHz，电流高达数十安培的高速脉冲电流。传统的高频电流探头(如我司高频交直流探头HCP8000系列)包含有铁芯和屏蔽层，这些材料在高频电流的作用下会有很大的损耗和发热(参考HCP8000系列说明书的电流频率减额使用曲线)，所以会发生工程师测量这些电路时烧坏电流探头的情况。同轴分流器是一种纯电阻的结构，在高频的电流下的损耗没有增加，使得其非常适合用于高频电流的检测。
本公司的超宽带同轴分流器Ultrafast Current Shunt(UFCS)有两种连接方式:
1、引线型:CSD***B系列同轴分流器，是用两个引脚焊接到电路板上的。
2、螺栓型:CSD***M系列同轴分流器，是采用螺栓螺母方式固定在电路板上的。

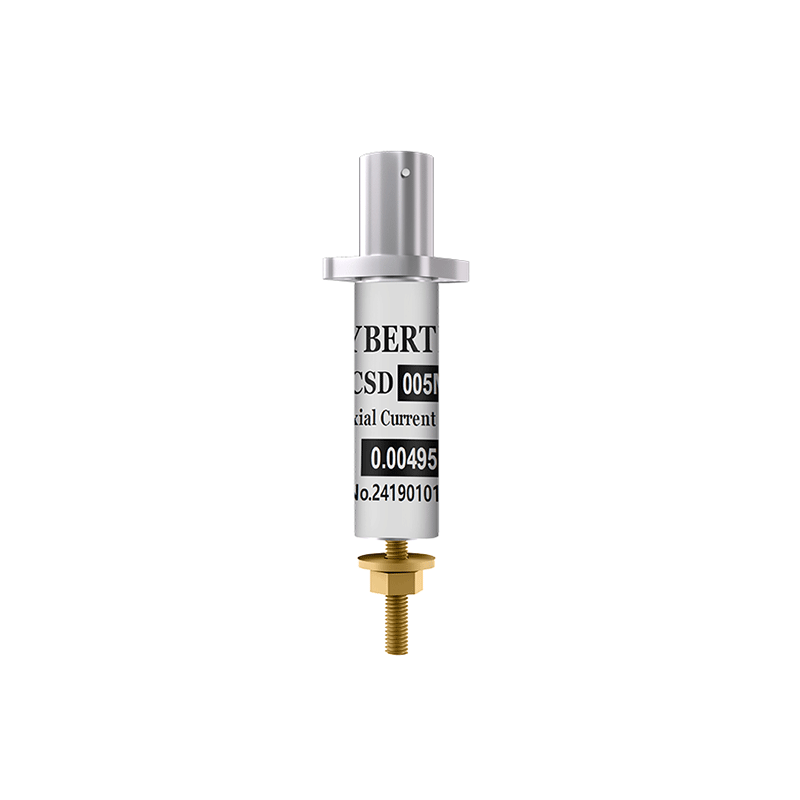

螺栓型CSD***M系列同轴分流器使用时，用户可以把螺栓型CSD***M系列同轴分流器插入在PCB板的孔内上，只需要拧紧一个螺母即可。相比于引线型CSD***B系列同轴分流器，这种螺栓型同轴分流器可以反复安装和拆卸，客户使用非常方便。
螺栓型产品的螺栓固定机械结构采用了全新的高可靠性设计，可以大大降低用户过度拧紧螺母导致同轴分流器的内部结构损坏的可能性。

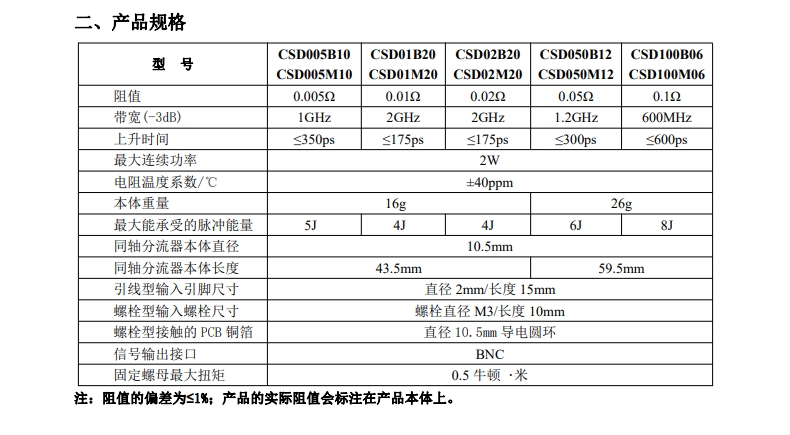

产品特点:
超宽带技术Ultrafast CurrentShunt(UFCS)最大带宽2GHz
无高频插入损耗
0.005Ω-0.1Q多种阻值可以选择
业界首创高可靠单螺母固定螺栓型结构
螺栓型同轴分流器占用PCB板的面积较小
适用于SiC和GaN半导体的电流测量
