知用CYBERTEK交直流高频电流探头HCP8030的使用方法步骤

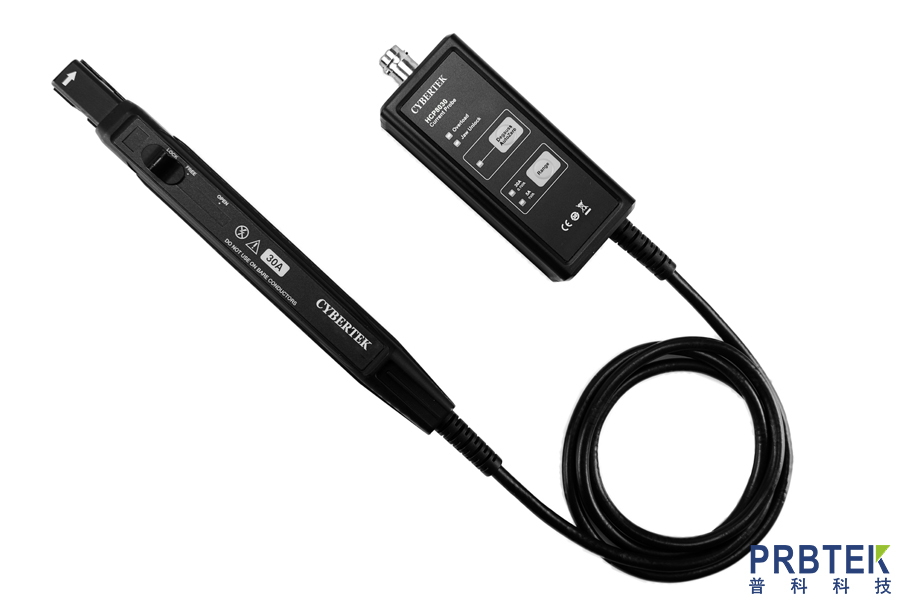

　　知用HCP8030高频电流探头体积轻巧，可在当前拥挤的电路板中使用自如;小型钳夹可以在紧张的空间中探测电流，同时仍能夹住直径达5mm的导线;可以测量30A的连续电流和50A的峰值电流，HCP8030提供50MHz的带宽;探头具有30A (10X)和5A (1X)两个量程可选择，5A (1X)量程特别适用于小电流测量，分辨率高达1mA。

　　操作方法

　　测试前准备：

　　准备好高频电流探头 HCP8000 系列产品、适配器(本公司配套适配器)、示波器。

　　HCP8000 探头接上电源，绿色电源指示灯亮。

　　设置示波器：测量模式接地，示波器调零;示波器测量模式更改为DC 模式。

　　根据被测电流大小，选择合适的量程，探头默认量程为大电流量程。

　　消磁、调零：

　　连接好 HCP8000 和示波器(确认示波器的输入阻抗设置为 1MΩ)。

　　锁好探头,“UNLOCK”标志消失代表探头锁好。

　　按一下消磁自动调零按键进行消磁调零，几秒后，会有成功提示音“嘀嘀”两声提示。

　　测量方法：

　　确认以上步骤无误。

　　拉开传感器的开关控制杆，打开传感器头，使得传感器前端标识的电流方向标记和被测电流流动方向一致，而且把被测导体夹在传感器头中部。

　　把传感器的开关控制杆推至“Unlock”标志消失为止，锁住探头，确认整体部分确实关闭了。观察测试波形，例如 HCP8030 的电流传输比选择的是 0.1V/A(30A 量程)，通过该公式，可以把波形观测器的电压灵敏度换算成电流灵敏度。例如，波形观测器的电压灵敏度是10mV/div 时，那么电流灵敏度是 100mA/div。

　　使用探头时注意事项：

　　测量高频电流时，注意不要超过最大峰值电流 VS 频率曲线所示电流值，超过该曲线所示最大连续电流使用会导致探头烧毁;

　　为了能够准确测量，测量前请消磁调零，消磁调零时确保探头处于LOCK 状态;

　　示波器输入阻抗设置为 1MΩ(默认值);

　　测量时请确定探头处于 LOCK 状态;

　　测量时探头需远离干扰源，比如说变压器等。判断是否受到干扰的方法是：探头靠近被测电路，这时因为探头未夹电路，所以探头应该没有信号输出，如果有输出，环境可能存在干扰源。

　　被测电流不要超过探头的极限值。

　　注意保养探头，不要在过于潮湿的环境使用探头。

　　若探头出现问题，及时按保修卡说明返修，不可自行拆机，否则我司将不再保修。
