泰克TEKTRONIX低压差分探头TDP1500的产品说明及其应用

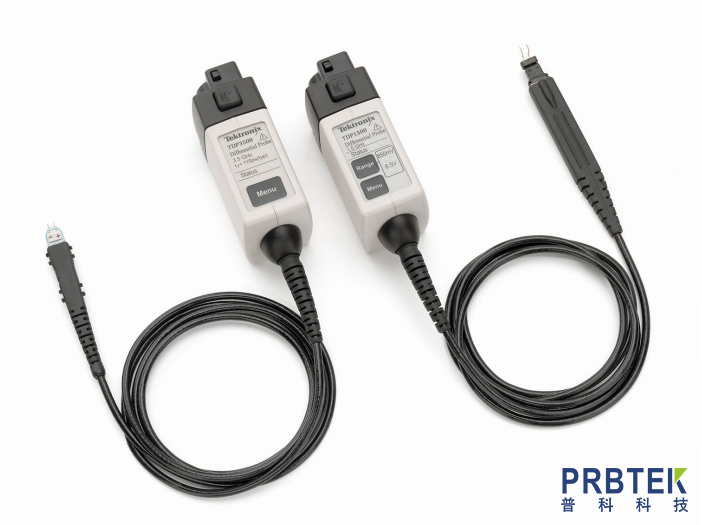

　　差分有源探头为高频测量提供更真实的信号再现和保真度。TDP1500、TDP3500和TDP4000具有超低输入电容和多功能的被测设备连接功能。差分端有源探头提供当今数字系统设计所需的出色的高速电气和机械性能。

　　关键性能指标:

　　4 GHz(TDP4000)、3.5 GHz(TDP3500) 和1.5 GHz(TDP1500)探头带宽

　　≤1pF (TDP1500)和≤0.3 pF(TDP3500/TDP4000)差分输入电容

　　200kΩ(TDP1500)a和100kΩ(TDP3500/TDP4000)不同的aL输入电阻

　　±25V(TDP1500)和±15V(TDP3500/TDP4000)直流+pk交流输入电压(无损)

　　在1MHz时>60 dB，在1 GHz时>25 dB

　　主要特点：

　　出色的电气性能

　　·4GHz、3.5 GHz和1.5 GHz带宽型号-适用于串行和数字应用的精确测量

　　·出色的共模抑制一一减少更高公共环境下的测量误差

　　·低容性和电阻性负载-保持信号保真度并减少直流偏置交互

　　多功能机械性能

　　·用于探测小型几何电路元件的紧凑型探头尺寸

　　·DUT附件可连接到细间距SMD

　　·可靠性的稳健设计

　　易于使用

　　·使用TekVPI直接连接到示波器™探针界面

　　·在示波器显示屏上提供自动单位缩放和读数

　　·轻松访问探头组件盒控件或示波器探头菜单显示，查看探头状态、设置控制和诊断信

　　集成式探头系统

　　·直接连接TekVPI并从TekVPI供电™示波器接口(直接连接到TekVPl示波器，无需外部电源，而许多竞争对手需要外部电源)

　　·单按钮示波器探头菜单访问

　　·通过探头组合箱或示波器用户界面进行设置和控制

　　·AutoZero-输出偏移量为零

　　·通过示波器远程GPIB/USB探头控制

　　应用程序：

　　常见高速串行总线设计的设计、验证、调试和表征:

　　I²C

　　CAN/LIN

　　SPI

　　串行ATA

　　以太网 (GbE)

　　USB2.0

　　闪电线(1394b)

　　信号完整性、抖动和时序分析

　　制造、工程和测试

　　更好的测量工具

　　TDP1500、TDP3500和TDP4000探头接口专为使用和直接连接示波器而设计差分探头通过解决三个传统问题，实现了高速信号采集和测量保真度:

　　DUT负载效应-通过更低的输入电容和更高的输入电阻减少

　　DUT连接-有各种附件可连接到小型SMD，有些A是标准或推荐的

　　最大限度地提高系统(示波器和探头)带宽-适用于高达4 GHz的TekVPI接口示波器型号的所有测量的探测解决方案.
