一不小心就炸机!你不得不知道的,示波器测试的共地问题

　　大家都知道示波器的检测探头测到哪里，哪里就和示波器共地。两个不共地的检测点，一旦被同一个示波器检测时，它们就会自动共地。多通道测试时，一定要注意这个问题。

　　1.测试两组共地信号

　　如下示意图:

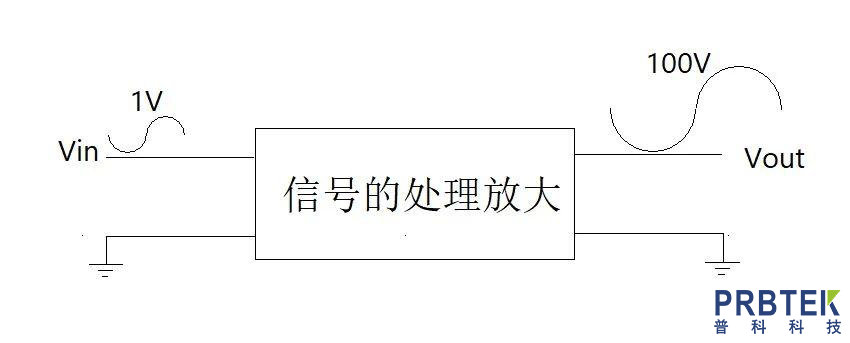

　　输入1V的小信号，经过信号的处理放大，输出100V的大信号。

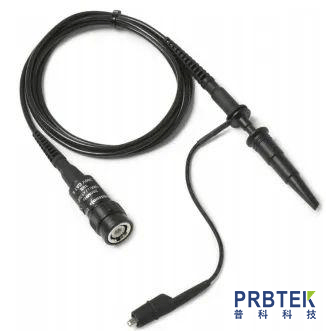

　　想知道输出波形是否失真，有时候肉眼不一定能够看出来。这时候需要测试输入波形，再跟输出波形进行对比。因为输入输出信号都是共地的，所以可以用一般的无源单端探头进行测试，如下图:

　　在测试时，输入的地和输出的地一定要用探头接地夹连接，千万不要接反了。

　　假设不小心把输出的Vout跟探头的地连接，就会把输出的高压引入输入端，这时候就会炸机。所以在通电前一定要仔细检查。

　　2.测试两组不共地信号

　　还有一种情况是输入输出信号是隔离的，不供地的。如下示意图，输入输出通过变压器进行隔离。

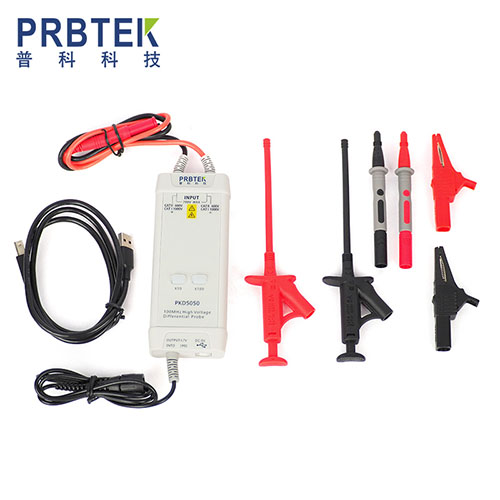

　　这时候我们就不能用普通的无源探头。要用有源差分探头，如下图:

　　差分探头是利用差分放大原理设计出来的示波器探头。主要针对浮地系统的测量。

　　差分探头两个输入端都不存在接地的问题，两路输入信号的差分运算在探头前端放大器已完成，传输到示波器通道的信号已经是差分后的电压。因此不用担心共地问题。不过差分探头价格通常比较贵。

　　3.为了安全性，一般在示波器电源输入端串用隔离变压器

　　只针对大多数普通的示波器，少数示波器本身带隔离除外。

　　为什么要加隔离变压器呢，原因如下:

　　示波器各测试通道探头的接地夹是通的，接地夹与电源插头的接地脚也是通的。如果没有隔离变压器，在测量时，会将被测电路接入真正的大地。比如你测量电源插座的220V交流电，那么接地夹如果夹在零线上，则零线会通过示波器探头、示波器电源线与地线短路，会使漏电断路器跳闸;如果不小心夹在火线上，那就更厉害了，会产生火花、跳闸，甚至烧毁示波器。

　　有了隔离变压器，把示波器与市电隔开，这时可以把地线悬浮，与市电不能形成回路，保证了测试的安全性。
