普科科技PRBTEK交直流电流探头PKC6100B的使用方法分享

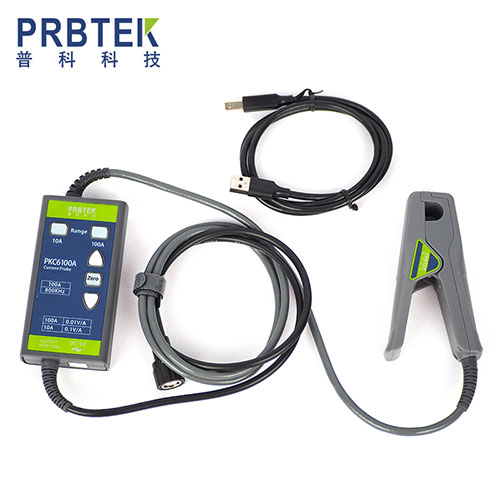

　　普科科技PKC6100B是一款可同时测量直流和交流的电流探头,可测量带宽范围DC~2.5MHz;有2个量程：10A和100A 可供选择。拥有自动和手动两种方式调零，采用 USB 供电，无需额外电源，让测量更加方便。常应用于电机驱动、工频、逆变器、电源、航空电子等领域。

　　操作步骤：

　　1、将电流探头的 BNC 连接在示波器(或其他仪器设备)上，并连接USB 线缆为电流探头供电;

　　2、根据电流大小，在探头上选择合适量程，相应的按键灯变为绿色;

　　3、调整示波器设置：输入阻抗 1MΩ;探针选择电流或者将单位显示为A;设置相应通道的探针衰减倍数，100A(0.01V/A)量程示波器设置 100X，10A(0.1V/A)量程示波器设置10X;

　　4、按下自动调零按键，实现探头自动调零，调零成功后，蜂鸣器会发出“滴”1 声;否则发出“滴滴滴”3 声，表示调零失败;也可进行手动调零;外界的磁场可能对探头的直流零位有轻微的影响，调零完成后请不要再大范围挪动;

　　5、按照钳头的指示方向，打开电流探头的钳口夹住被测导体。注意：如果被测电流流向和钳头指示方向相反时输出为负;

　　6、调节示波器以得到最佳波形;注意：当电流超出量程后，蜂鸣器将长响，按键灯闪烁。

　　注意事项：

　　1.可测量电路应为 CAT II 600V 或以下;

　　2.请勿测量裸导体;

　　3.测量时请勿接触被测导体和传感器头;

　　4.请勿在潮湿的环境中使用;

　　5.请勿使用湿手接触仪器或者被测物体;

　　6.请在终端允许的范围内使用本产品;

　　7.请按规定使用本产品;

　　8.请将本产品经过 USB 电源线接地;
