泰克TEKTRONIX高压差分探头TMDP0200的使用方法详解

　　TMDP0200和P5202A是专为中电压应用而设计的,其差数要求最高不超过。这些探针具有较低的衰减范围,提供更好的信号噪声比。

　　TMDP和TDP系列探测器配备了Tekvpi能够在示波器和探针之间进行智能通信的接口。按下探测器菜单按钮将启动示波器显示器上的探测器控制菜单,提供访问所有相关探测器设置和控制。这些探测器是为了在Tekvpi上工作而设计的无需TPA-Bnc适配器的示波器。

　　使用方法：

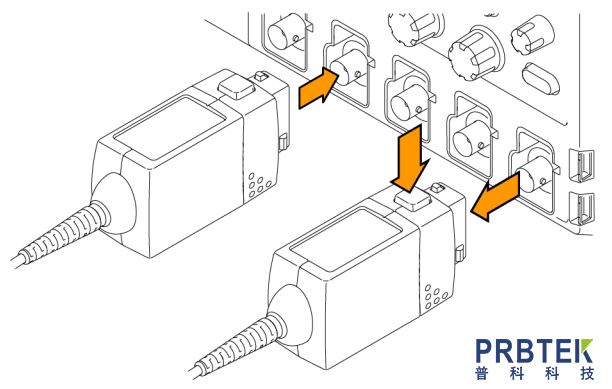

　　1.将探头连接到示波器的输入端。

　　·探头主体上的所有LED都短暂点亮，然后指示上一个会话中的设置。

　　·探头完成自检时，探头控制箱上的状态指示灯呈琥珀色。

　　.状态指示灯短暂熄灭，然后亮起绿色指示探头准备使用。

　　2.调整示波器输入的垂直偏移(或位置)。

　　3.选择适当的范围设置。例如，当使用THDP0200探头时，为了在测量低于150Vp的信号时获得更高的分辨率和更低的噪声，将RANGE切换到150V。如果OVERRANGE指示灯亮或闪烁，则输出信号可能不准确。使用1500V范围设置代替。

　　警告:为避免触电，在60VDC或30VACRys以上的电压下工作时，应遵守适当的安全预防措施。这些电压水平会造成电击危险。仅使用与您所使用的探头一起指定的附件。在连接或断开之前，请确保附件已完全配对。

　　警告:为避免触电或火灾，请确保测试引线处于良好状态。输入引线和扩展引线有一个护套磨损指示器，当钢丝护套过度磨损时，该指示器将变得清晰可见。如果指示器的磨损是可见的，不要使用探头。如需维修或更换，请联系泰克服务部门。

　　警告:为避免触电或火灾，请将探头体和探头的输出电缆远离被测电路。探头主体和输出电缆不应与被测电路接触。

　　4.使用探头附件将探头输入连接到要测量的电路点。

　　调整程序

　　警告:这些程序要求对探针的输入施加高电压。只有合格的人员才能进行电压等级超过30 V.ms的任何测试。应遵守和遵守所有有关升高电压测量的安全规则和指导方针。

　　测试设置：

　　1.打开示波器。

　　2.将探头连接到示波器的任何通道上。

　　3.确认探头上的LED指示灯亮。

　　4.打开剩余的测试设备，让探头和设备预热20分钟。
