PINTECH品致高压探头HVP-15HF的使用方法与注意事项

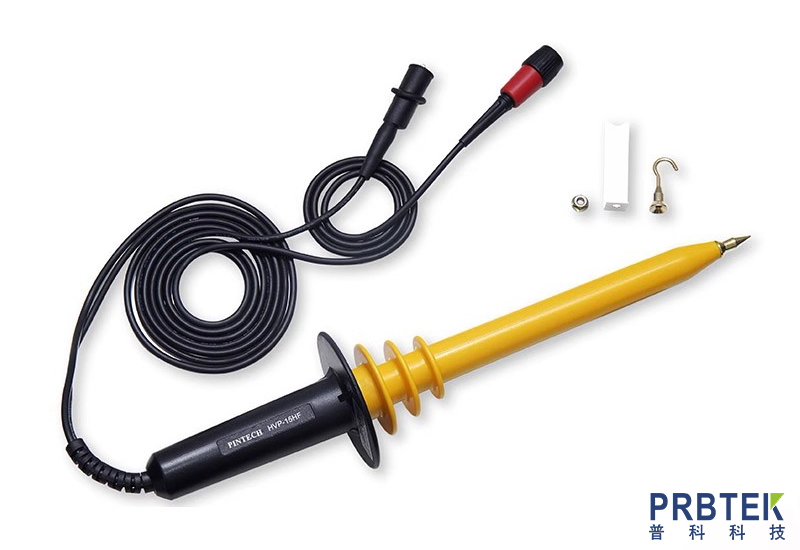

　　品致HVP-15HF高压探头最大量测电压为10kV DC / 7kV AC rms / 20kV p-p。 频宽高达40MHz，超低噪声( S/N比 )60dB at 1kHz。 搭配PL-10N可连接到电表使用。

　　操作方法

　　1. 先将接地线连接在良好的接地点上。

　　2. 将BNC探头连接在示波器的输入端上。

　　3 设定示波器所需要的档位。注意!在上述连接完成前，请勿开启高压电源。

　　4. 开启示波器，待示波器稳定后，连接欲测试的点并开启高压电源。

　　注意事项

　　1. 在接地线尚未正确接好以前切勿进行量测动作。

　　2. 不论在任何情况下，皆不得将地线连接到高压电源，或将高压衰减棒尖端接地。

　　3. 在打开高压电源之前，请先、确认身体的任何部位皆未接触到此高压部位。

　　4. 在量测DC 8kV以上或AC 5kV以上时，请勿连续超过1分钟，以免过热影响量测之准确度，期间需等待散热约5分钟后，再进行量测。

　　5. 在移除接地之前，请确认高压衰减棒之尖端以远离高压电源。
