泰克TEKTRONIX交流微小电流探头CT1的安装使用方法

　　CT-1和CT-2是高频双向电流探头。CT-1是1GHz电流探头，CT-2是200 MHz电流探头。每个电流探头都配有P6041探头电缆，允许您直接连接到示波器进行测量。

　　安装CT-1或CT-2

　　CT-1或CT-2变压器可以安装在机箱或电路板上，以测量晶体管、二极管或其他组件中的电流。可以使用任意数量的变压器。

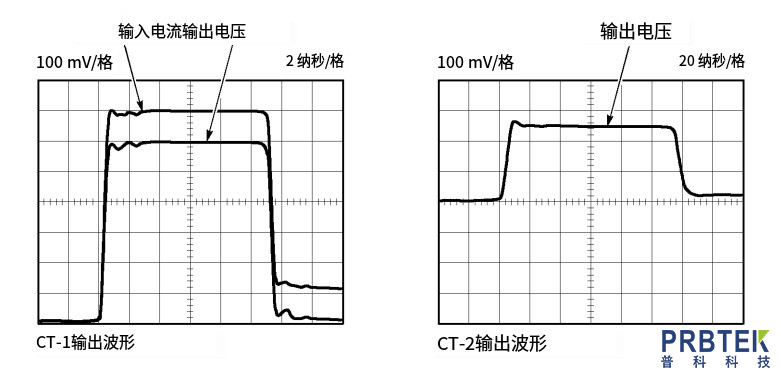

　　观察CT-1或CT-2变压器的输出时，确保其端接在50Ω。如果电流不超过50Ω，则使用合适的端子(请参阅可更换配件列表中的推荐配件)。下图显示了CT-1的输出与250ps快升脉冲发生器的输入脉冲和CT-2的输出的比较。如100MHz示波器系统所见。

　　如果CT-1或CT-2被连接到正(+)标签面朝向信号源，则输入电流和输出电压同相。这是首选连接。对于上升时间慢于1纳秒的脉冲，CT-1或CT-2可以连接在任一极性。

　　信号线上的电压必须限制在30VAC或42Vpk。额定电压适用于绝缘和非绝缘导体。

　　注入电流信号

　　当将交流电流注入单个导体时，电流探头作为变压器的初级绕组，导体作为次级绕组。

　　1.信号发生器

　　2.电流探针初级

　　3.被测电路(次级)

　　4.对被测电路
