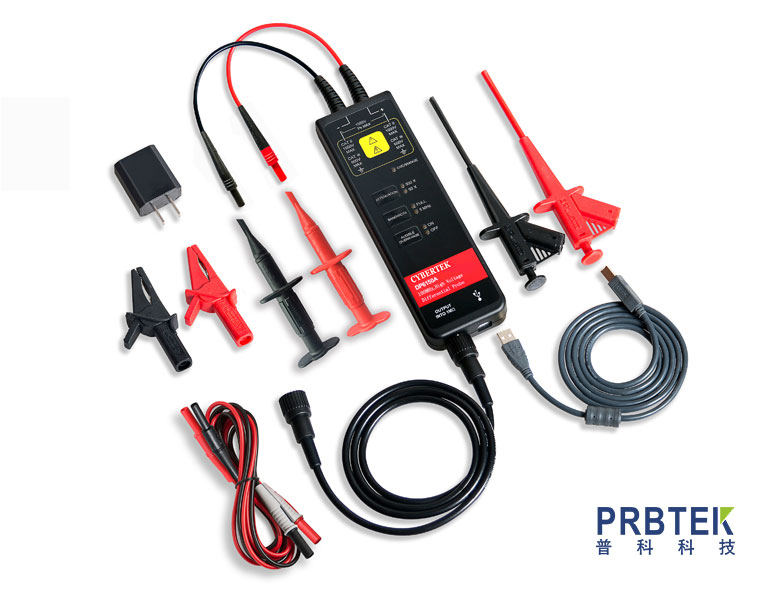

知用CYBERTEK高压差分探头DP6150A的使用操作步骤及其注意事项

　　DP6000系列高压差分探头是具有浮地测量功能的高压差分探头。其带宽最高达到200MHz，满足了大部分测试系统的需要:

　　丰富的量程可供选择，其差动测量电压范围满足大部分测试电路的要求;

　　用户可进入测试模式，调整偏置电压，探头长期使用后若出现失调现象，用户可进入该模式，调整偏置，实现归零;

　　电子轻触式按键，使得使用寿命更长;

　　具有5MHz带宽限制功能选择，5MHz频率带宽满足大部分开关电源中FETs的开关频率的测量，并可以滤除更高频率的噪声和干扰；

       带有声光报警功能，且可手动关闭声音报警功能，更具有人性化设计;

　　USB供电接口，使用更加方便灵活;

　　探头配备标准的BNC输出接口，可与任何厂家的示波器配合使用(要求示波器的输入阻抗设置为1MQ:当选择50Q时，衰减倍数会多衰减一倍)，测量被测电路波形;

　　自动保存功能，防止掉电后用户重复操作。

　　探头具备良好的共模噪声抑制能力，输入端具有较高的输入阻抗和较低电容，可以准确高速地测量差分电压信号。

　　可广泛用于开关电源、变频器、电子镇流器、变频家电和其它电气功率装置等的研发、调试或检修工作中。

　　操作步骤：

　　测试前应估计被测电压幅值，若超过电压量程，可能会损坏探头，造成产品损坏。

　　输入线和输出线连接好探头:探头与示波器或者其它测量仪器连接。

　　电源适配器接入电压探头，绿色电源指示灯亮。根据测量电压，探头选择合适的量程:当测量电压超过量程时，过载指示灯会亮，且有报警声,报警声也可以手动选择关闭。

　　根据探头的量程设置好示波器或者其它测量仪器的衰减比例:根据被测电压的大小，调整好示波器的灵敏度。

　　根据需要连接探头夹具，连接被测对象开始测量。测试时，探头主体应尽量远离高压脉冲电路以减小对探头的干扰。

　　测试完毕后，先关闭被测电路电源，再关闭探头电源，将两个输入端与被测点断开，输出 BNC插头从示波器上拔下。

　　使用注意事项：

　　在测量时应尽量使输入线缠绕，这样可以更好的消除引线电感和外界噪声，提高高频响应和抗干扰的能力。缠绕方式如下图所示:

　　在测量时应尽量不要延长输入线，否则会引入更多的噪声。如果必须要额外加长输入线，则应保证延长线的长度相同，而且输入频率不超过5MHz，如果超过5MHz输出会有一定的误差。如下图所示:
