泰克TEKTRONIX交直流电流探头TCP0020的安装使用及其消磁方法

　　主要功能：

　　使用 TCP0020&TCP2020电流探头精确测量从直流到50MHz的范围。该探头将公认的霍尔效应技术与Tektronix TekVPI示波器接口进行了组合。主要功能包括:

　　TCP0020 电流探头

　　交流耦合(在支持交流耦合的TekVPI 示波器上)

　　10mA灵敏度(在支持1mV/div(毫伏/分度)设置的TekVPI示波器上)

　　100 A峰值脉冲电流(脉冲宽度<10 μs)

　　在主机仪器上的直接刻度和单位读数

　　通过TekVPI示波器菜单进行探头控制或通过该示波器进行远程探头控制

　　150V CAT II(裸线)、300V CAT II(绝缘电线)

　　安装使用：

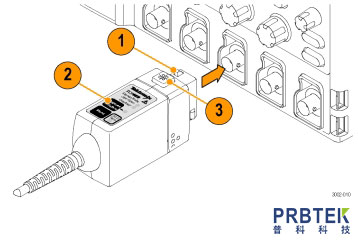

　　1.将 TCP0020 探头滑入到示波器输入端。完全啮合时探头会被卡住。所有探头 LED 灯都是为了方便快速的直观检查，然后Degauss (消磁)LED 呈红色闪烁，指示需要消磁。

　　50 QTerm (50Ω终端)LED 直到探头感应到并根据主机衰减设置进行调整来执行消磁程序时才会呈绿色亮起。

　　2.对探头进行消磁。

　　3.要断开探头的连接，请先按闭锁按钮，然后将探头从仪器中拉出。

　　探头消磁方法：

　　1.TCPO020 探头连接到示波器后，Degauss/AutoZero(消磁/自动调零)状态 LED 呈红色闪烁，指示需要消磁。示波器屏幕显示可能也会提示您对探头进行消磁。

　　TCP2020 探头不指示需要消磁，但您应始终在将电流探头连接到示波器后对其进行消磁。

　　2.要对探头进行消磁，首先请确认JaOpen (卡抓打开)LED 未亮起。如果已亮起，请向前推动探头滑块将卡爪锁闭。

　　3.按探头上或主机仪器上的Degauss(消磁)窗口内的Degauss(消磁)或Degauss/Autozero(消磁/自动

　　调零)按钮。

　　运行消磁时，50QTerm (50Ω终端)LED 会在终端设置好以进行合适的电流测量时亮起或熄灭。

　　说明:当示波器的Degauss/AutoZero(消磁/自动调零)LED呈红色闪烁时，不能保证出现直流增益和偏置错误。

　　4.TCP0020 探头上的多色Degauss/Au-toZero(消磁/自动调零)状态 LED呈绿色亮起时表示消磁程序成功运行，探头处于正常操作模式下。
