探头选型指南

　　首要步骤，考虑计划测量的信号，选择适当探头。您需要测量电压、电流还是同时测量电压和电流?信号频率是多少?信号幅度有多大?被测器件的源阻抗是高还是低?是否需要以差分方式测量信号?通过回答这些问题，可以从普科提供的众多探头类型中选择更好的探测解决方案。

　　带宽

　　选择的探头带宽应与要使用的示波器带宽相匹配。一个很好的经验法则是，示波器和探头带宽应该是关心的最高信号频率的三到五倍。同等重要的，还应考虑信号上升时间的带宽。在 500 MHz 以上的频率时，有源探头提供的小信号性能通常会更好。

　　探头负荷

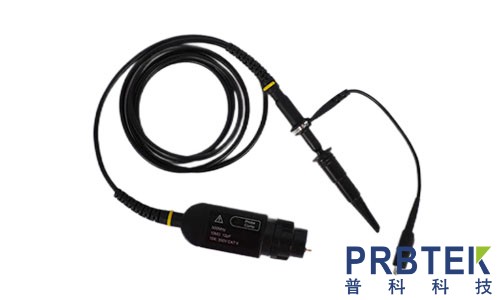

　　在理想条件下，选择的探头对被测信号的影响应尽可能小。被测器件的源阻抗值可能会明显影响任何探头负荷的净效果。例如，在源阻抗低时，普通高阻抗10X 无源探头的负荷影响几乎是注意不到的，这是因为低阻抗并联的高阻抗不会给总阻抗带来任何明显变化。无源探头是一种优秀的低成本通用解决方案。但是，在源阻抗高时，带宽较高的信号情况会明显不同。在源阻抗高时，有源单端探头或差分探头是更好的选择。

　　电压或电流幅度

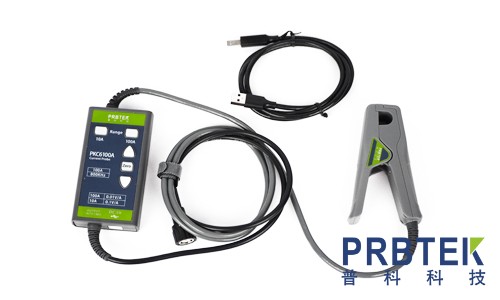

　　探头选择会因信号幅度和类型而明显变化。显然，电流探头用来执行电流测量。但是，必需考虑需要 AC电流探头还是 AC/DC 电流探头。另外，电流探头分成实芯环形设计和分芯设计。分芯设计提供了重要的简便易用优势，它夹在导线周围，而不必拆焊和重焊，而实芯环形电流探头则需要拆焊和重焊。电压探头分成各种不同的配置，包括小信号无源探头、有源探头、差分探头、高压差分探头和高压无源探头。在选择探头时，应考虑幅度及是否需要进行浮动测量。

　　探头尖连接

　　大多数探头带有一系列标准附件。这些附件通常包括连接探头的地线夹、补偿调节工具及协助把探头连接到各种测试点上的一个或多个探头尖附件。为特定应用领域设计的探头，如探测表面贴片器件，可能在标准附件套件之外包括额外的探头尖适配器。此外，可以作为选件为探头提供各种专用附件。
