破解SiC、GaN栅极动态测试难题的魔法棒 — 光隔离探头

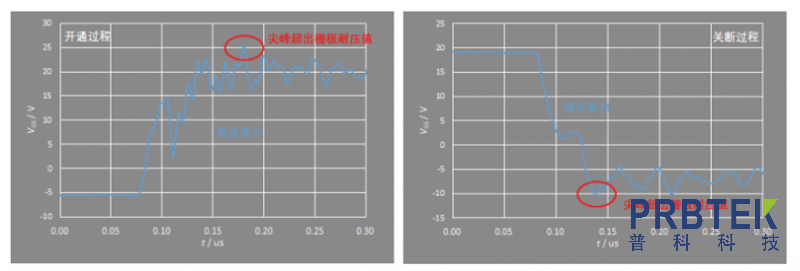

　　使用高压差分探头对上桥臂器件开关过程VGS进行测量，其结果如下：

　　从上边的VGS波形可以发现测量结果存在以下几个问题 :

　　1. VGS波形的震荡比较严重，震荡尖峰超过了器件栅极耐压值，会对器件的栅极寿命和安全造成负面影响。

　　2. VGS波形的噪声很大显得很粗。

　　看到这样波形会产生以下困惑：

　　1.这样的 VGS波形震荡在电路应用中不可接受的，那么测得的震荡是否测量正确?是器件自身的问题还是电路设计的有误?

　　2. VGS波形显得很粗，是驱动供电电源的输出纹波过大导致的么?

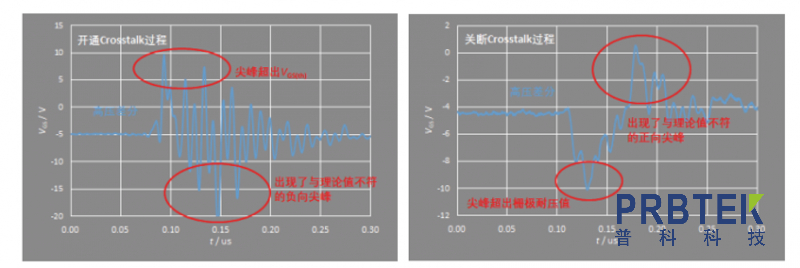

　　使用高压差分探头对上桥臂器件 Crosstalk 过程VGS进行测量，其结果如下：

　　从上边的 VGS 波形可以发现测量结果存在以下几个问题：

　　1.在正向 Crosstalk 过程中，VGS波形的正向尖峰显著超过了器件的 VGS (th)，理应造成器件误导通进而导致桥臂短路，但测试中并未发生。

　　2.在正向 Crosstalk 过程中，VGS波形出现了很大的负向尖峰并且也显著超过了器件栅极耐压值，这与Crosstalk的原理是不相符的。

　　3.在负向Crosstalk过程中，VGS波形的负向尖峰显著超过了器件栅极耐压值，会影响器件栅极寿命或导致其直接击穿。

　　4.在负向Crosstalk过程中，VGS 波形出现了很大的正向尖峰，这与Crosstalk的原理是不相符的。

　　5. VGS波形的噪声很大显得很粗。

　　看到这样波形会产生以下困惑：

　　1.根据测量结果，正向Crosstalk时应该发生桥臂短路，但实际并未发生，这是为什么?这样的结果是应该继续改进电路设计还是能够被变换器接受?

　　2.正向Crosstalk出现了与理论不符的负向尖峰，负向Crosstalk出现了与理论不符的正向尖峰，这是怎么回事?是器件自身的问题还是电路设计的有误?

　　3.VGS 波形显得很粗，是驱动供电电源的输出纹波过大导致的么?

　　测试魔法棒 --- 光隔离探头

　　我们将上边的困惑放在一边，换一根光隔离探头测测看。

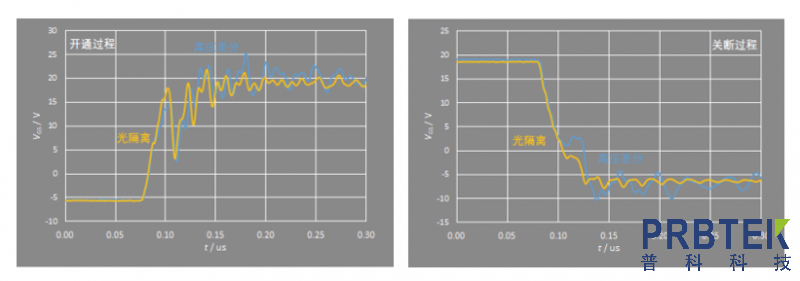

　　从上图就可以看到，采用光隔离探头后的开关过程VGS波形的震荡明显减轻了，都在器件栅极耐压范围之内，同时波形也变细了。

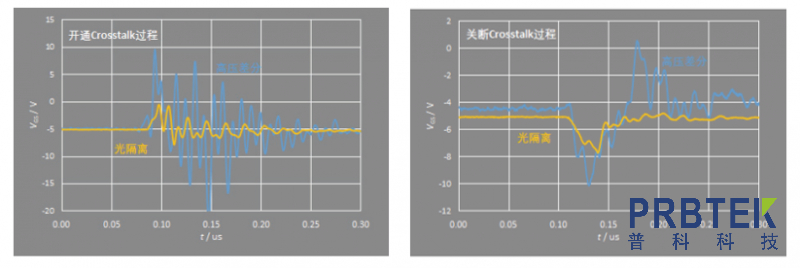

　　从上图就可以看到，采用光隔离探头后的Crosstalk过程VGS波形的震荡明显减轻了，正向和负向减分也都在可接受范围之内，没有出现与理论不相符的情况。

　　可见如果我们继续纠结之前使用高压差分探头的测试结果，就是在用错误的波形自寻烦恼，最终只能是白白浪费了时间和精力，在使用光隔离探头后所有问题就都迎刃而解了。那么光隔离探头究竟是施展了什么魔法呢?

　　1.高共模抑制比

　　共模抑制比 (CMRR) 是表征探头不受共模信号影响的能力，单位为dB，数值越小，共模抑制能力越强。高压差分探头也是具有共模抑制能力的，只是会随着被测信号频率的升高急剧下降。典型的高压差分探头在 1MHz下CMRR有 -50dB， 但到了1GHz下CMRR降低到了-20dB。而 SiC、GaN极快的开关速度就导 致共模电压跳变速度极快，这就需要探头在高频下也具有很高的 CMRR。光隔离探头能够在很宽的频率范围内具有很高的CMRR，1MHz下有-160dB，1GHz下有-90dB。 这就使得光隔离探头不会受到高速跳变的共模电压的影响而产生不存在的波形震荡。

　　2.最小测量环路

　　高压差分探头的前端是两根十几cm的接线，这将导致两个问题：一是长接线在测量回路中可以看作是电感，会引起被测电流中不存在的震荡;二是长接线围成的回路可以看作是一个天线，会接收器件在开关过程中快速变化的电流产生的磁场，导致测量结果错误。光隔离探头端部具有一系列可提供高性能和可及性的连接件和附件，可以尽量使得测量接线距离更短、测量接线围成的面积更小，从而避免上述问题导致的测量结果错误。

　　3.高共模范围低衰减倍数

　　在使用高压差分探头时，为了应对SiC、GaN的高母线电压，就需要设置探头为高衰减比，而高衰减比就会导致测量量化误差增大、测量系统噪声增大，这就导致使用高压差分探头测得的波形显得很粗。而光隔离探头的共模范围与衰减比之间是独立的，即在能够承受高共模电压时，也可以通过选择小衰减比的探头前端来提高测量的精度，测得的波形显得更细。

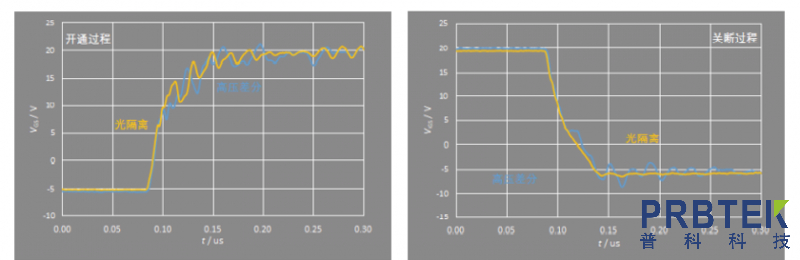

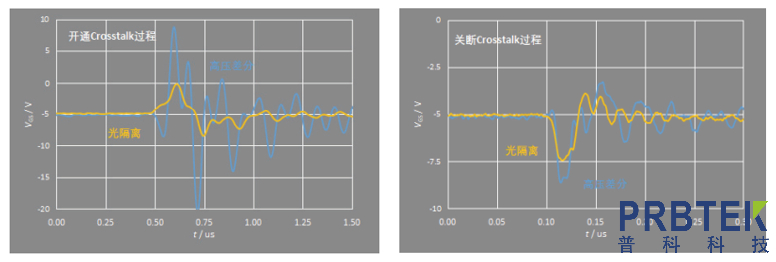

　　通过以上内容可以看到光隔离探头在对半桥电路中上桥臂器件驱动电压 VGS的测量中具有优异的表现，其实，对于下桥臂器件驱动电压VGS的测量也是非常给力的。通过下图可以看出，即使是没有快速跳变的共模电压，光隔离探头测的波形也明显优于高压差分探头，真不愧是SiC、GaN的测试魔法棒。

　　以上就是关于光隔离探头的相关内容，如您使用中还有其他问题，欢迎登陆西安普科电子科技www.prbtek.cn
