关于射频线缆N型接头的认识

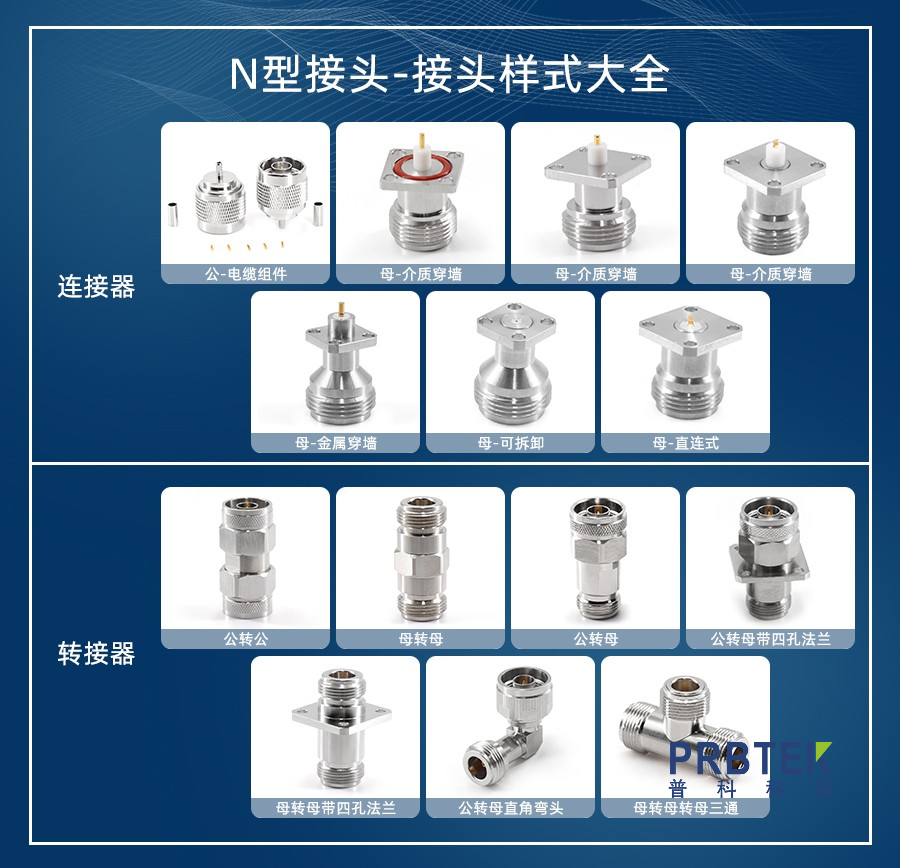

　　首先来了解一下，什么是N型接头?以及它的来源是什么?

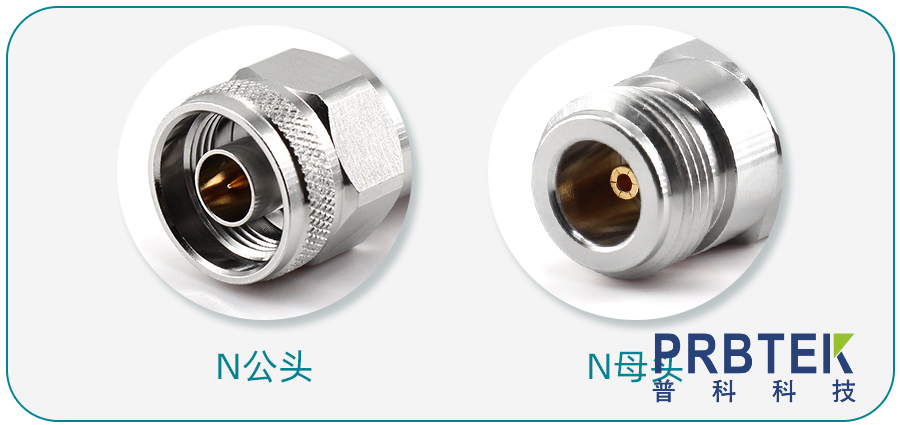

　　N型接头，俗称N头，是一种用于射频领域的连接器和转接器，全称为Type N connector，它是螺纹连接，可旋转锁定。N型接头(Navy)为螺纹连接的中功率连接器，具有可靠性高、抗振性强、机械和电气性能优良等特点。

　　于20世纪40年代由贝尔实验室的Paul Neill发明，并以Neill的首字母命名。

　　N型接头支持的信号频率范围由0~11GHz，增强类可以达到18GHz。

　　特性阻抗有2种，50Ω(广泛应用移动通信、无线数据、寻呼系统等)与75Ω(主要用于有线电视系统)

　　那么N型接头有哪些特点呢?

　　主要技术特性：

　　工作电压 1000V Max

　　耐压 2500V Rms

　　接触电阻内导体之间 ≤1 mΩ

　　外导体之间 ≤1 mΩ

　　绝缘电阻 ≥5000mΩ

　　电压驻波比直角 ≤1.15

　　弯角 ≤1.25

　　耐用性 ≥500次

　　DIN和N有什么区别呢?

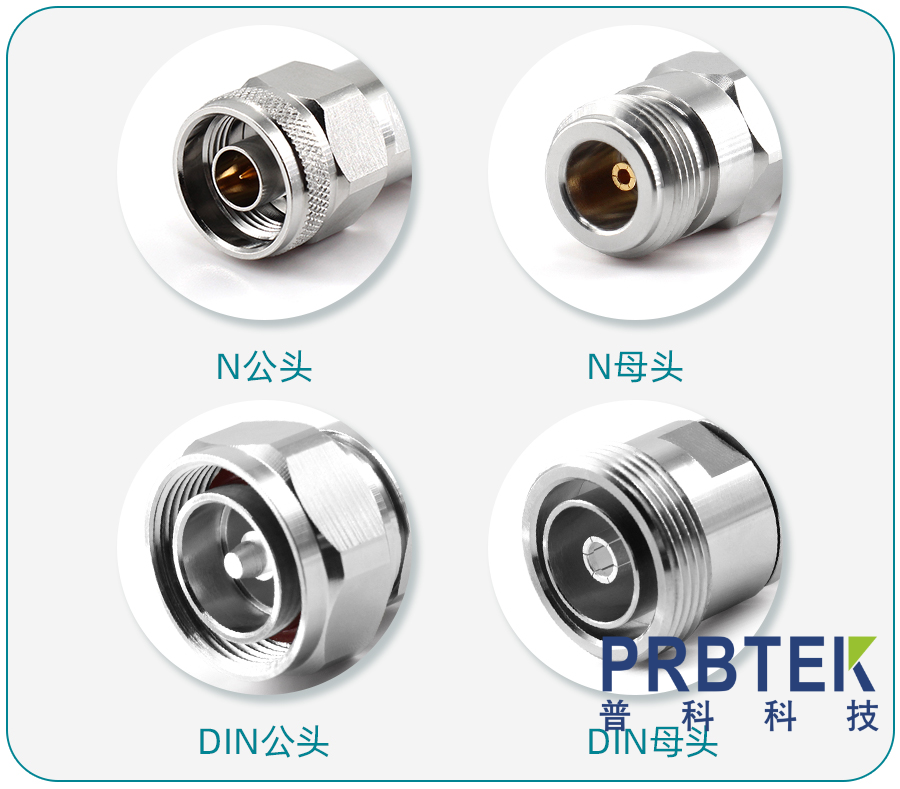

　　↑ 由上图可见 ↑

　　DIN的内导体为铍青铜 镀银材质，而N的内导体为铍青铜 镀金材质;

　　DIN型接头直径大小为30~35mm之间，而N型接头直径大小为20~25mm;

　　DIN型连接器适用的频率范围为0~11GHz，一般用于宏基站射频输出口。

　　N型连接器适用的频率范围为0~11GHz，用于中小概率的具有螺纹连接机构的同轴电缆连接器。

　　以上就是关于N型接头的相关知识，如您使用中还有其他问题，欢迎登陆西安普科电子科技www.prbtek.cn
