近场探头NFP-3在射频配件中的用途有哪些

　　射频产品，像频谱分析仪、射频源等之前都有过详细的介绍，但要真正的使用了，与之搭配的配件确必不可少，那么近场探头NFP-3的实际用途有哪些。

　　1、近场探头:NFP-3

　　NFP-3用于配合RIGOL DSA系列频谱分析仪进行电子产品的EMI测试，可用来检测元器件表面的磁场强度、磁场耦合通道以及电子模块附近的磁场环境，从而快速定位干扰源。NFP-3包含四个型号NPF-3-P1、NPF-3-P2、NPF-3-P3和NPF-3-P4。

　　测试连接

　　NFP-3与频谱分析仪的连接方式如下图所示：

　　与频谱分析仪连接

　　使用BNC-SMB射频线缆分别连接NFP-3的SMB(阳)头和N-BNC转接器的BNC(阴)头，再将N-BNC转接器的N(阳)头连接至频谱分析仪的射频输入端。

　　与被测设备连接

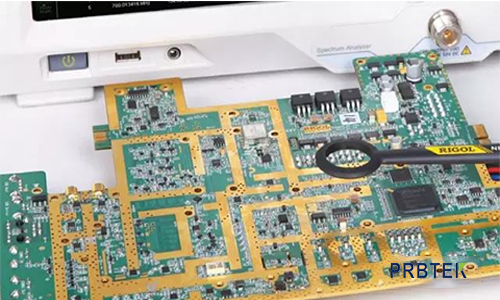

　　NFP-3与被测设备近距离非接触式测量。测量时，请注意近场探头的摆放方向。

　　典型应用

　　EMI辐射干扰源定位。确定干扰源频谱分量的频率及相对强度。

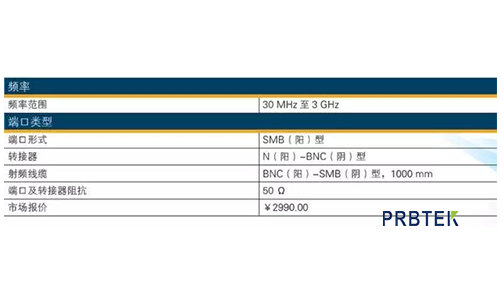

　　性能指标

　　2、电磁辐射预兼容测试软件(S1210)EMI Test System

　　EMI Test System软件是针对带EMI-DSA800选件的DSA800系列，DSA800E系列，DSA700系列频谱分析仪开发的一款PC应用软件。

　　用户可以使用EMI Test System软件(S1210)并结合RIGOL DSA系列频谱分析仪进行传导和辐射的干扰测试。电源线上的干扰电压可以用线性阻抗稳定网络(LISN)进行测量;辐射干扰则可通过自动加载校正因子(天线、电缆、其他或用户)对结果进行幅度校正。该软件提供多种方便测量的功能，您可以通过扫描列表设置频率范围、分辨率带宽以及扫描时间等参数。执行扫描后，其结果可以对数或线性格式显示。搜索信号测量其峰值、准峰值和平均值，并将结果显示在峰值列表中。使用峰值列表功能，您可以标记并删除不需要的信号，也可以轻松识别没有通过标准限制线的信号。

　　提供幅度校正功能

　　分段编辑扫描列表，进行分段扫描，从而加快测量速度。限制线功能可快速判断测量结果

　　提供快速预扫描和最终扫描两种模式

　　峰值搜索功能，定义和存储峰值列表

　　频率轴支持线性或对数刻度显示

　　幅度轴支持多种个单位显示

　　测试报告自动生成

　　EMI系统推荐配置

　　3、其他常用射频附件

　　以上就是近场探头NFP-3在射频配件中的用途，如您使用中还有其他问题，欢迎登陆西安普科电子科技www.prbtek.cn
