电流探头的三种类型及其优缺点?

　　电流探头测量电子在导线内运动时生成的磁场。在电流探头的量程规范内，导线周围的磁通场被转换成线性电压输出，可以在示波器或其它测量仪器上显示和分析线性电压输出。通过把导线完全绕在探头磁芯上(分芯和实芯)上，可以地测量磁通场。分芯探头非常方便，它们可以夹在导线上，而不必断开连接。电流探头一般分为三种：高频电流探头，低频电流探头，互感线圈。

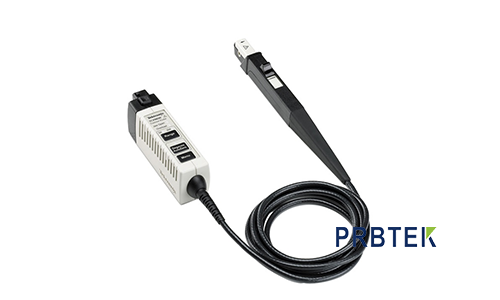

　　高频电流探头采用SMT大规模集成电路，结构坚固可靠，不易损坏。主要用于测量频率为20K以上的信号，具有高带宽低电流的特点，利用电磁感应原理，用磁电传感器来探测，所以高频电流探头相对成本高，工艺较复杂。

　　其特点包括：高带宽，可准确快速捕捉电流波形;高精度，在电流测量量程范围内，精度高达1%，满足大部分测试领域的需要;两个量程可供选择，方便小电流测量;自动消磁调零功能，使用方便;声光过流报警功能，提醒量程切换;电子轻触式按键设计，使用寿命更长;标准的BNC输出接口，可匹配任何厂家示波器。

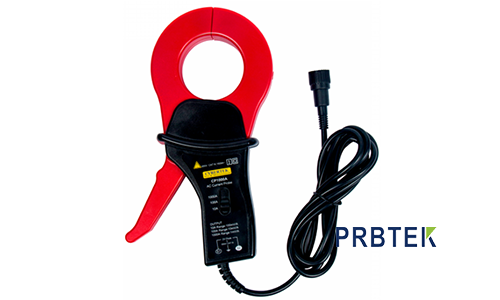

　　低频电流探头是采用霍尔传感器，具有自动调零功能，使用方便;带有电源和电池低电压报警指示灯，过载报警声;可使用电池供电或者外部电源供电，使得测量更加方便;准的BNC输出接口，方便和示波器等其它设备的连接，可使用BNC转双香蕉插头连接万用表测量AC和DC电流。主要用于频率在1K以下信号的测量，低频电流探头具有电流量程大的特点。

　　互感线圈主要用于AC大电流的测量，优点是量程大，缺点是误差大。

　　以上就是电流探头的三种类型和优缺点，如您使用中还有其他问题，欢迎登录西安普科电子www.prbtek.cn
