电流探头如何设置示波器参数

　　知用电流探头能与市面上所有品牌的示波器兼容使用，为了准确方便地对电流进行测量，需要对示波器的参数进行设置，本文以市面上最为常见的三大示波器品牌：Tektronix，KEYSIGHT，LeCroy为例，讲解搭配知用高频电流探头CP8030B/H，CP8150A使用时参数的设置

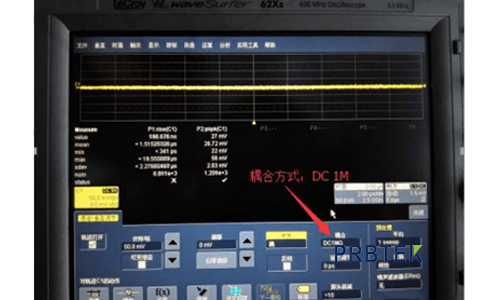

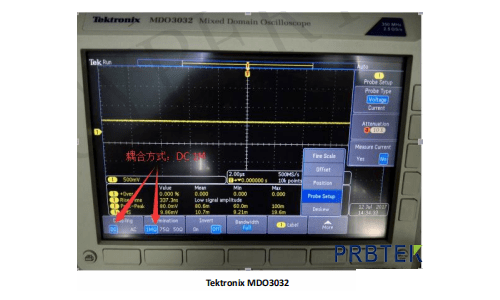

　　示波器耦合方式和阻抗设置为：DC 1MΩ

　　知用电流探头已经把所测得的电流转化为电压形式输出，默认的示波器阻抗是1MΩ。如果阻抗误设为50Ω，信号会小一半

　　示波器的衰减比的设置

　　根据所用的探头及其传输比，正确地设置示波器的衰减比，用户就可以在示波器上直接读出电流的数值而不需要进行手工换算(显示的单位仍然是V)。

　　下面以CP8030B/H、CP8150A探头为例：

　　CP8030B/H分为30A和5A两个量程：

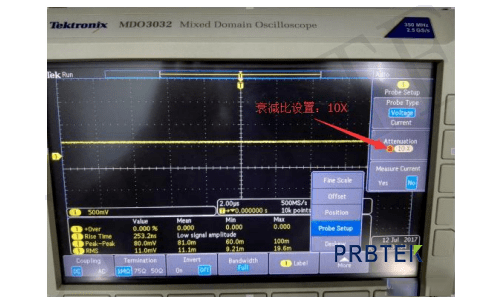

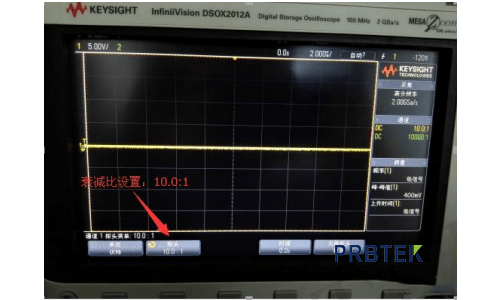

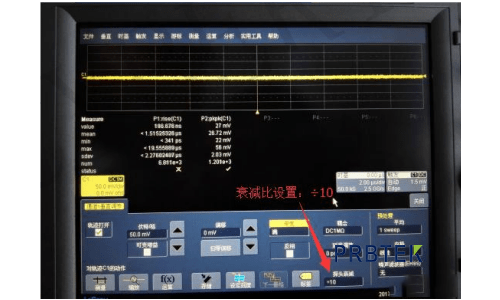

　　Ø30A量程，探头电流传输比为：0.1V/A;使用该档位测量时，示波器衰减比应设

　　置为“÷10”，“10X”或“10：1”如下图：

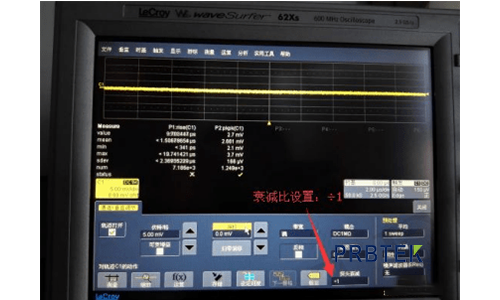

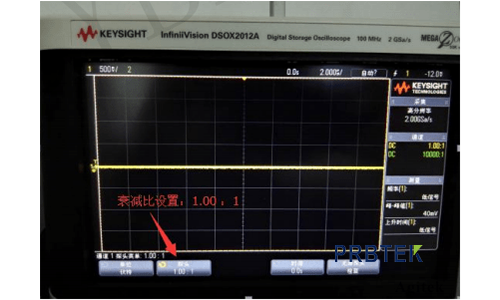

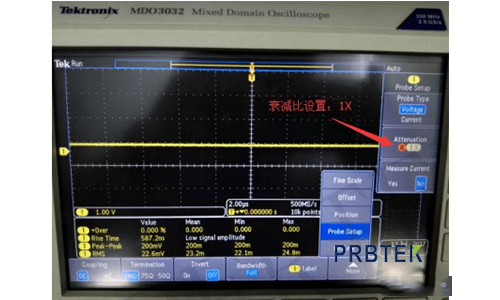

　　Ø5A量程，探头电流传输比为：1V/A，示波器衰减比应设置为“÷1”“1：1”或

　　“1X”如下图：

　　CP8150A分为150A和30A两个量程：

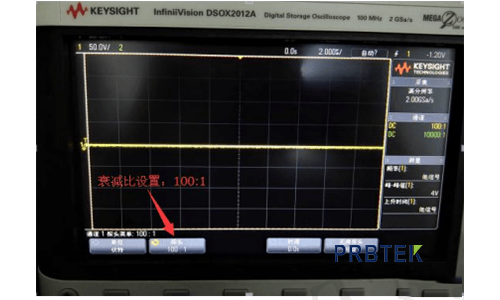

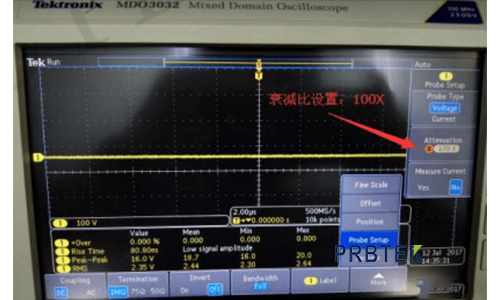

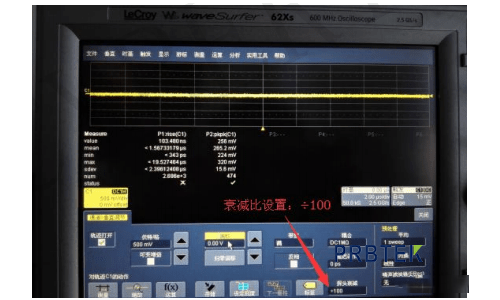

　　Ø150A量程，传输比为：0.01V/A;测量时，示波器衰减设置为“÷100”，“100：

　　1”或“100X”如下图：

　　Ø30A量程，探头电流传输比为：0.1V/A;使用该档位测量时，示波器衰减比应设置为“÷10”，“10X”或“10：1”，设置方法与CP8030B/H 30A量程的档位一样。

　　想了解更多信息可以访问西安普科电子科技www.prbtek.cn
