使用更灵活、更方便的罗氏线圈

　　罗氏线圈也称为电流测量线圈和差分电流传感器。它主要用于测量交流电流。线圈框架围绕被测导体。导体周围的磁场将随着导体中的电流而变化，并且将感应框架上的漆包线。

　　根据数学推导，电动势与导体中电流的导数成比例，并且比例系数与线圈匝数，骨架的横截面，磁导率等以及电动势积分后，可以恢复导体。罗氏线圈是空心的环形线圈，具有挠性和刚性。它可以直接放在被测导体上以测量交流电流。工作原理基于法拉第定律。它描述了在闭合电路和连接电路中感应的总电动势。总磁通量的时间变化率的比例关系。　　

　　罗氏线圈类似于交流电流互感器，其中电压被导向第二个线圈，并且与流经绝缘导体的电流成比例。关键区别在于线圈具有空心，这与电流互感器正好相反，后者依靠高磁导率的钢芯和第二绕组实现磁耦合。中空芯采用较低的插入电阻设计，以实现更快的信号响应和线性信号电压。

　　空心线圈成环放置在载流导体周围，交流电产生的磁场将在线圈中感应出电压。Rokowski线圈在线圈回路中产生与电流变化率(导数)成比例的电压。之后，对线圈电压进行积分，以便探头提供与输入电流信号成比例的输出电压。　

　　罗氏线圈特征：

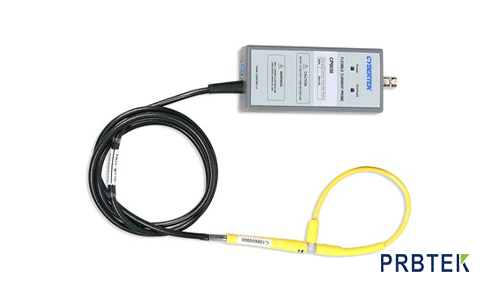

　　1.线圈轻巧柔软，可以自由插拔。它可以检测硬探头无法到达的许多地方，并且易于与被测物体连接;

　　2.插入损耗几乎为零，只有几个皮亨，并且对被测物体的干扰几乎为零;

　　3.标准的BNC输出接口，方便实现与示波器，数据采集器，数字电压表等的连接，观察电流波形;

　　4.USB供电接口设计，使用更加灵活方便;

　　5.声光过流报警功能，设计更人性化;

　　6.探头环和连接线的长度可根据客户要求定制，以满足特殊场合的测试要求。

　　以上就是罗氏线圈的相关介绍，如您使用中还有其他问题，欢迎登陆西安普科电子科技www.prbtek.cn
