示波器无源探头X1和X10档原理

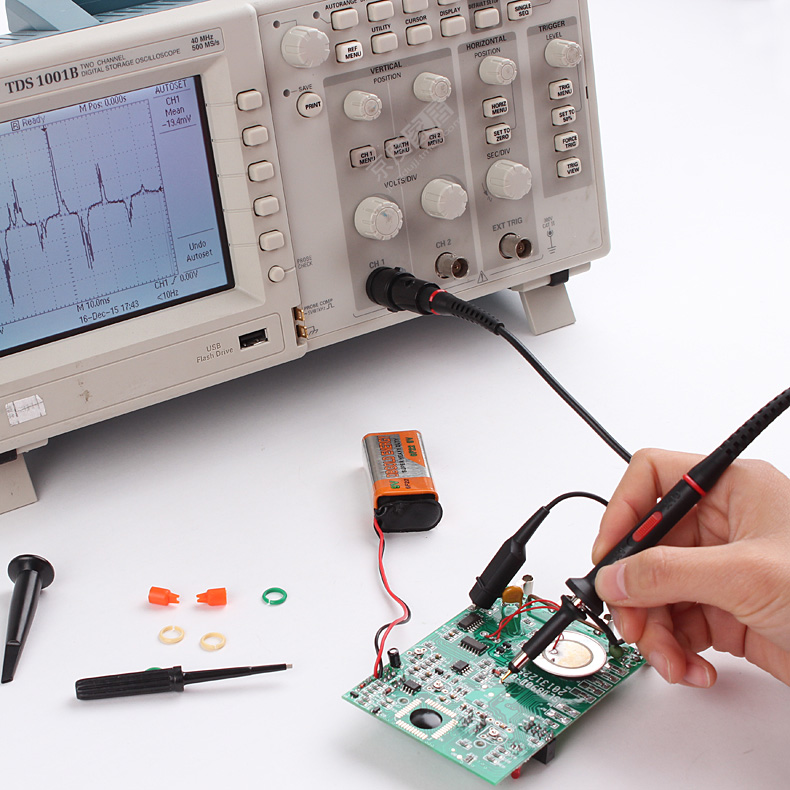

　　每一位接触电子电路工程师不可避免地要使用示波器，在示波器中，使用的最普遍的是示波器的无源探头，例如:P6100示波器探头。

　　普通无源探头结构示意图

　　探头的x1和x10是用来调节输入信号的阻抗从而调节分压比例，以方便在示波器的界面显示。档位的关系就是10倍，因为线路中串联了9MΩ电阻，与示波器内部的1MΩ形成了分压1*Vin/(1+9)。

　　通常在测量信号时参考注意事项：

　　(1)示波器探头在测量时，每次使用前都应当配合该次测量的示波器输出的测试信号，旋转探头的可调节电容，确保示波器检测校准波形是一个完整的方波。示波器一般自带一个输出方波的测试端子，用于校准探头。校准以后才开始测量其它信号。

　　普通无源探头校准

　　(2)如果信号的驱动能力非常弱，信号电压幅值非常低时，用X10档，同时设置示波器显示也为X10档。

　　(3)测量较高电压例如6-30V(不推荐直接测量交流220VC，推荐测量交流电压使用隔离电压探头)，为保护示波器和探头意外损伤，推荐优先用X10档。

　　上述就是关于示波器无源探头X1和X10档原理，如您在是使用中有其他问题，欢迎访问咨询普科科技官网：www.prbtek.cn
